Сиденья автобуса ЗИС-154
Расположение сидений приведено на фиг. 132.
Все пассажирские сиденья мягкие. Подушки пружинные, спинки
прорезиненного волоса подбиты ватником (фиг. 133), сверху обиты плюшем
или текстовенитом.
Сиденье водителя (фиг. 134) расположено с левой стороны, в кабине
водителя.
Подушка сиденья пружинная, спинка волосяная.
Положение сиденья водителя можно регулировать: по высоте — винтом 2, в
продольном направлении — рукояткой 7, угол наклона спинки — рукояткой 3,
угол наклона подушки — рычагом 4.
Каркас, спинка и подушка сиденья могут устанавливаться при регулировании
в трех положениях для каждого из указанных направлений.

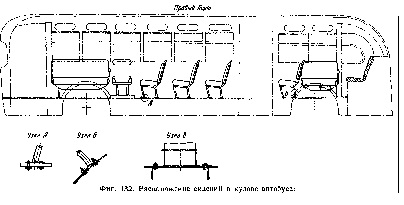

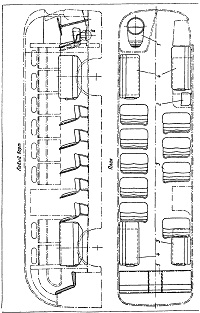

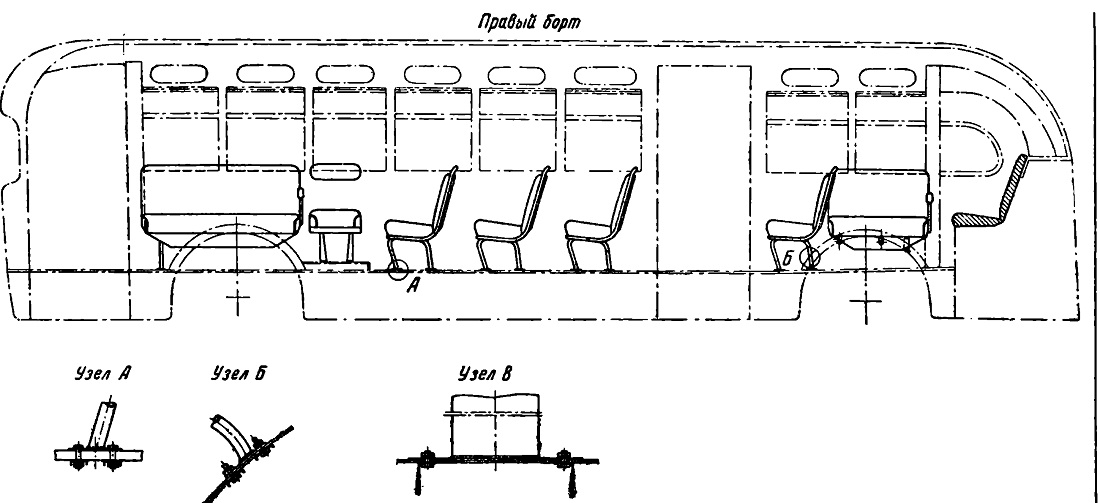

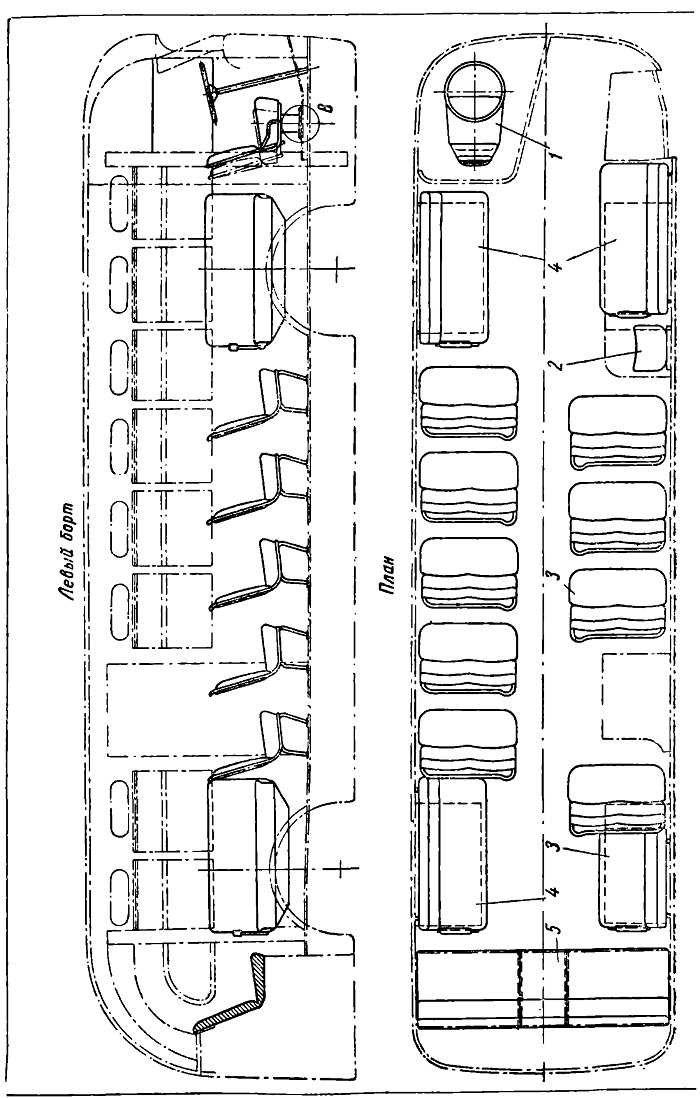

Фиг. 132. Расположение сидений в кузове
автобуса:
1—сиденье водителя; 2— сиденье кондуктора; 3 — двухместное сиденье; 4 —
трехместное сиденье; 5 — пятиместное
сиденье.

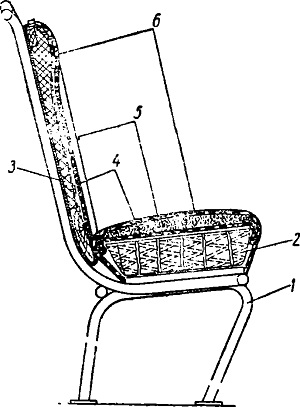

Фиг. 133. Пассажирское сиденье:
1 — каркас сиденья; 2 — каркас подушки; 3 — прорезиненный конский волос;
4 — подкладка (вате-лин); 5 — заматросовка (миткаль); 6 — наружная
обивка.
Сиденье кондуктора находится справа, за передним трехместным
сидением. Укреплено сиденье на специальной подставке, которая поднята
над уровнем пола на 120 мм.
Подушка сиденья пружинная, может откидываться к борту, что дает
возможность кондуктору работать стоя или полусидя. Спинка с мягкой
войлочной прокладкой закреплена непосредственно на кузове.
Сиденья двухместные расположены по правому и левому бортам одно
за другим. Сиденья состоят из каркаса, подушки и спинки.
Каркас сидений стальной трубчатый, имеет вверху поручень по всей длине
спинки, образованный конструкцией каркаса и представляющий с ним одно
целое. Спинки сзади облицованы штампованными панелями, соединенными с
каркасом сиденья. Трубчатый каркас поперечных сидений крепится к полу
болтами. Продольное двухместное сиденье лежит на нише заднего правого
колеса и крепится к ней болтами через кронштейны.
Сиденья трехместные. Расположены вдоль
кузова — два с левого борта и одно — с правого и состоят из подушки и
спинки. По правому борту сиденье стоит непосредственно у входной двери.
По левому борту первое сиденье стоит за перегородкой водителя, второе
между пятым двухместным и задним многоместным сиденьями. Все три сиденья
стоят над нишами колес и крепятся к ним через кронштейны болтами.
Переднее правое сиденье имеет трубчатую подставу с од-
ной стороны, так как оно сдвинуто с ниши вперед.
Сиденья имеют по одному трубчатому локотнику, обитому плюшем. Спинка
крепится к кузову автобуса кронштейнами.
Сиденье пятиместное расположено поперек
кузова сзади. Подушка лежит на горизонтальном участке стенки машинного
отделения над двигателем автобуса, спинка на наклонной панели машинного
отделения.

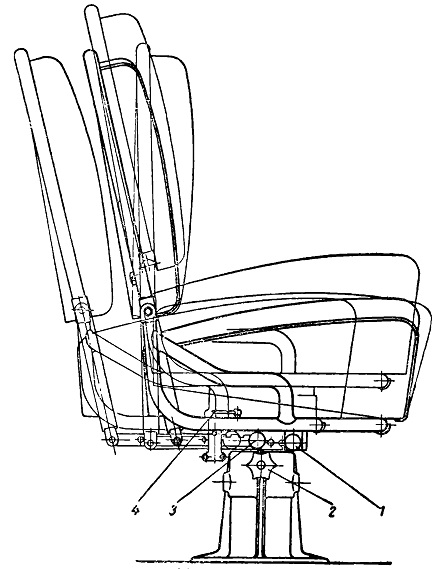

Фиг. 134. Сиденье водителя:
1—рукоятка регулирования продольного положения сиденья; 2—винт
регулирования по высоте; 3— рукоятка регулирования угла наклона спинки;
4— рычаг регулирования угла наклона подушки.
