Наружная облицовка кузова автобуса ЗИС-154

Материалом наружной облицовки служит листовая сталь для передней и задней частей кузова и листовой алюминий для средней части.

Крепление облицовки к каркасу кузова производится алюминиевыми заклепками.

Внутренняя облицовка автобуса ЗИС-154

В качестве материалов для внутренней облицовки служат листовая сталь, листовой алюминий и картон.

Эти материалы применены для облицовки отдельных частей кузова следующим образом:

1. Облицовка передней части кузова составляется панелями: окна, арматурного щита, переднего отопителя с дверками и маршрутного фонаря с дверками и выполнена из листовой стали.

2. Облицовка крыши выполнена из листовой стали для передней и задней частей и комбинированная для средней части крыши. Боковые листы коыши стальные, а середина (потолок') картонный.

3. Облицовка левой и правой боковин выполнена из картона со стальными плинтусами у пола.

Крепление облицовки кузова осуществляется винтами.

Все стыки листов облицовки закрываются декоративными стальными штабиками.

Пол автобуса ЗИС-154

Материалом для пола служит фанера толщиной 15 мм, пропитанная смолистым веществом для обеспечения водоустойчивости.

Пол состоит из отдельных панелей, которые крепятся к основанию кузова болтами (фиг. 122) с потайными головками. Сверх фанеры вся площадь пола оклеивается резиновым ковром.

В панелях пола имеются люки для доступа к коллектору электродвигателя, к фланцу топливного бака и к указателю уровня топлива.

Панель пола водителя изготовляется из тонкой листовой стали. На ее поверхности имеются ребра жесткости. Сверху панель пола водителя также покрыта резиновым ковром.

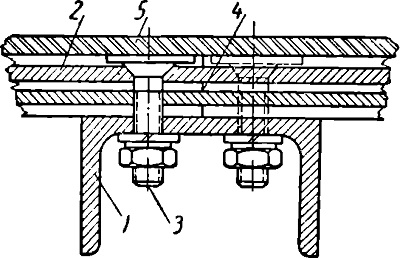

Фиг. 122. Крепление пола:
1—швеллер каркаса основания; 2— пол-фанера; 3— болт крепления пола к основанию; 4 — разъем панелей пола; 5—резиновый ковер пола.
