Кузов автобуса ЗИС-154





Конструкция и внутренняя планировка кузова выполнены с учетом особенностей эксплуатации автобуса ЗИС-154 в условиях больших городов.



Кузов имеет 34 места для сиденья (в это число не входят места кондуктора и водителя), при общей вместимости 60 пассажиров.

Кузов автобуса вагонного типа представляет собой несущую цельнометаллическую конструкцию секционного типа, состоящую из следующих основных узлов: каркаса кузова, наружной и внутренней облицовок, пола, окон, дверей, сидений, кабины водителя и специального оборудования (фиг. 115—116).

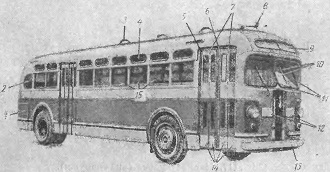

Фиг. 115. Автобус ЗИС-154 (вид справа):
1—люк правой стороны машинного отделения; 2— глухие окна задней части боковин; 3 — вентиляционный люк крыши; 4 — окна крыши; 5— окно створки двери; 6—резиновый уплотнитель двери; 7—петли створок двери;
8-пневматический сигнал; в—окно маршрутного указателя; 10—стеклоочиститель; 11—окно переднего вида; 12 — вентиляционный люк; 13— передний буфер; 14—створка дверки; 15—подъемные окна боковин.









Фиг. 116. Автобус ЗИС-154 (вид слева):
1—вентиляционный люк; 2 — окно водителя; 3 — вентиляционный люк крыши; 4— окно заднего вида; 5 — люк машинного отделения задней стенки; 6— задний буфер; 7, 8— люки левой стороны машинного отделения; 9 — запасная дверь.
