Тяговый электродвигатель автобуса ЗИС-154



(фиг. 52 и 53) — постоянного тока, четырехполюсный, последовательного возбуждения, самовентилируемый. Забор воздуха из-под пола кузова производится через патрубок со стороны коллектора.

Вентилятор расположен со стороны привода, выходит воздух через специальные отверстия в корпусе. Электродвигатель также имеет четыре дополнительных полюса.

Крепится электродвигатель под полом автобуса к фермам основания при помощи четырех кронштейнов через специальные резиновые амортизаторы.

Для доступа к щеткам электродвигателя в полу автобуса сделан люк. На валу электродвигателя монтируются: со сто-

роны коллектора привод спидометра, со стороны, противоположной коллектору, — карданное соединение и ручной тормоз.

Основные параметры генератора и электродвигателя приведены в технической характеристике автобуса.

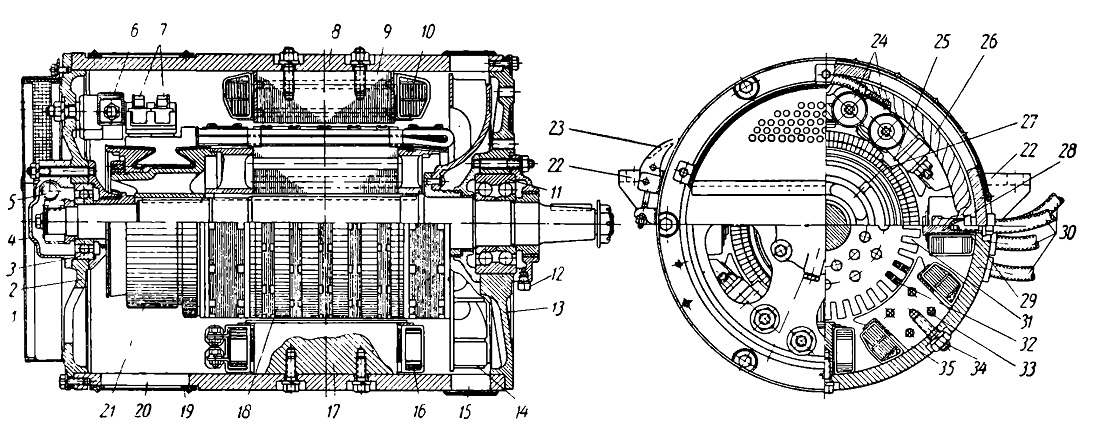

фиг. 52. Разрез тягового электродвигателя:
1—вентиляционный патрубок; 2 — крышка со стороны коллектора; 3 и 11 — подшипник; 4 — корпус привода спидометра; 5 — привод спидометра; 6 — щеткодержатель; 7 — пружина щетки; 8 — корпус; 9—главный полюс; 10—обмотка главного полюса (обмотка возбуждения); 12—масленка, 13— крышка со стороны привода; 14 — вентилятор; 15 — отверстия для выхода воздуха; 16—обмотка дополнительного полюса; 17—дополнительный полюс; 18—якорь; 19— крышка коллекторного люка; 20 — коллекторный люк; 21 —коллектор; 22 — опорная лапа электродвигателя; 23 —затвор коллекторного люка; 24 — фарфоровый изолятор; 25— обойма щеткодержателя; 26 — соединительная шина; 27—щетка; 28 — сердечник дополнительного полюса; 29 — болт крепления сердечника дополнительного полюса; 30 — выводы; 31 — паз якоря; 32 — обмотка якоря; 33 — стяжные шпильки главного полюса (соединяют отдельные пластины, из которых состоит полюс); 34 — болт крепления сердечника главного полюса; 35 — сердечник главного полюса.
