ПОДВЕСКА СИЛОВОГО АГРЕГАТА АВТОБУСА ЗИС-154
Подвеска силового агрегата выполнена в трех точках (фиг. 45—48).
Первой точкой является передняя опора двигателя, которая через кронштейн
и резиновые амортизаторы опирается на поперечную балку. Поперечная балка
одним концом соединена шарнирно с кронштейном, укрепленным на задней
стенке основания кузова, а вторым подвешена тягой к силовому каркасу
крыши кузова.
Второй и третьей точками являются опорные лапы силового генератора. Лапа
7 (фиг. 45), заключенная между четырьмя резиновыми амортизаторами,
опирается на литой кронштейн, укрепленный на задней стенке основания
кузова, а лапа 8, также заключенная между четырьмя амортизаторами,
подвешена тягой к силовому каркасу крыши кузова.
Амортизаторы представляют собой резиновые подушки, собранные в стальных
обоймах.
Величина деформации амортизаторов при затяжке болтов определяется
размером распорных втулок.

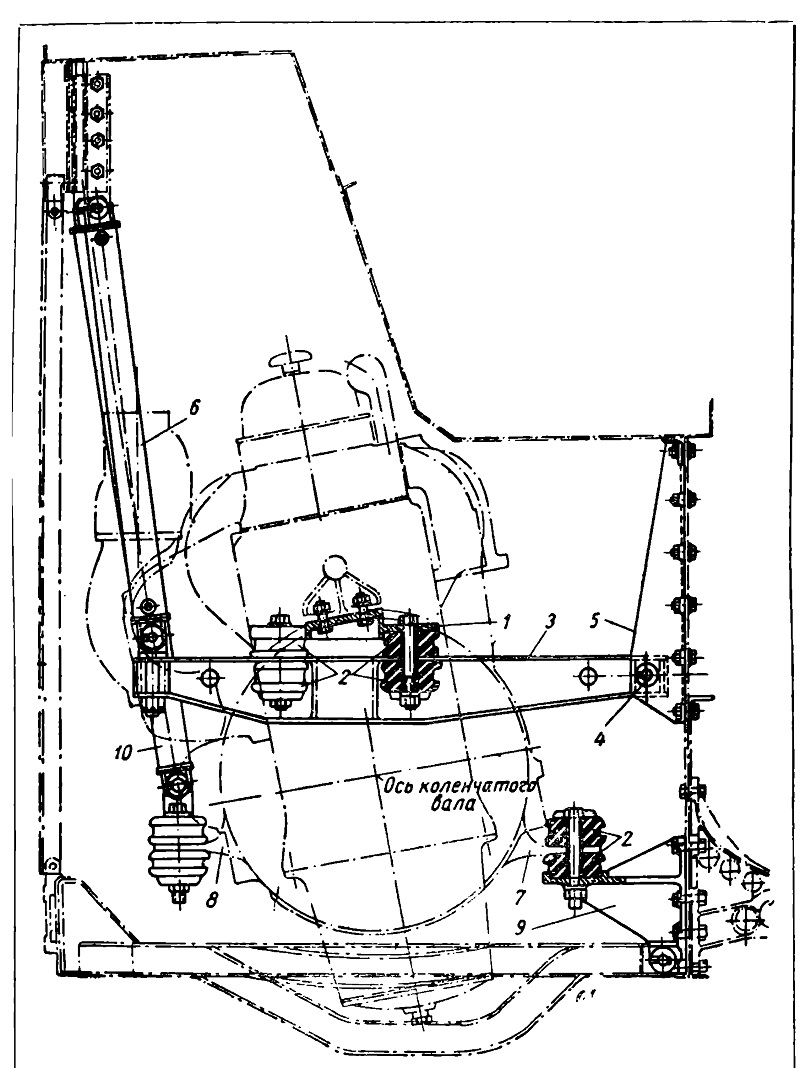

Фиг. 45. Схема подвески дизельного силового
агрегата (вид справа):
1 — кронштейн передней опоры двигателя; 2 — буфер подвески двигателя;
3—балка передней подвески; 4 — палец кронштейна; 5 — кронштейн крепления
балки; б—колонка подвески; 7,8 — опорная лапа генератора; 9 — кронштейн
опоры генератора; 10 — колонка подвески.

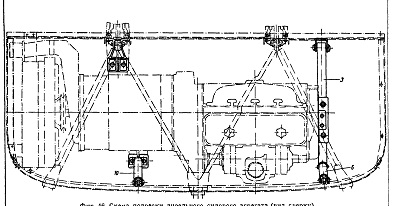

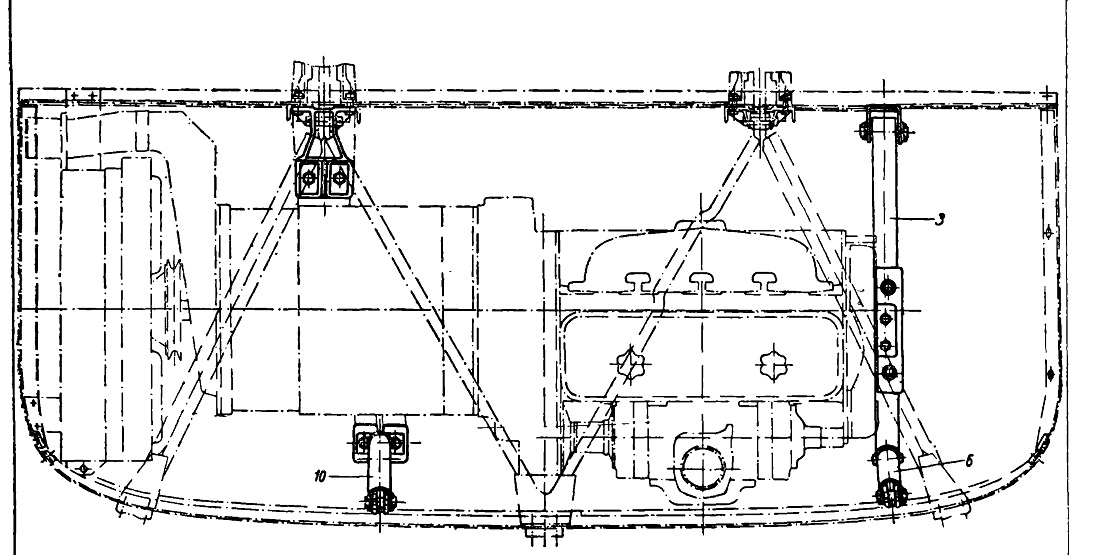

Фиг. 46. Схема подвески дизельного силового агрегата (вид сверху).

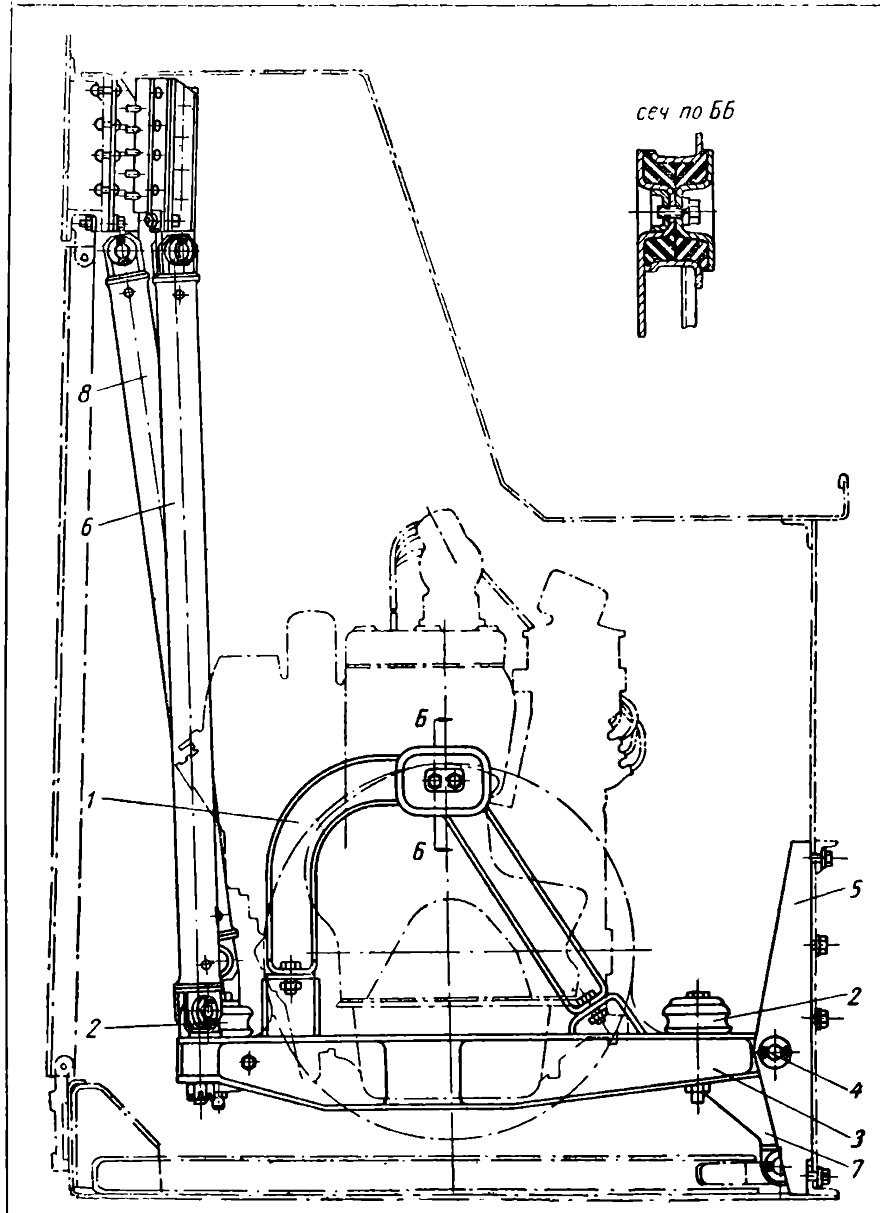

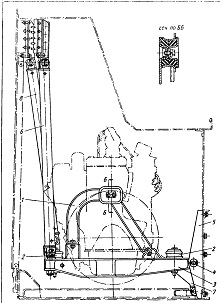

Фиг. 47. Схема подвески карбюраторного силового
агрегата (вид справа): 1—кронштейн передней опоры двигателя; 2 — буфер
подвески; 3 — балка передней подвески; 4 — палец кронштейна; 5 —
кронштейн крепления балки; б — колонка подвески; 7 — кронштейн опоры
генератора;
8 —колонка подвески.

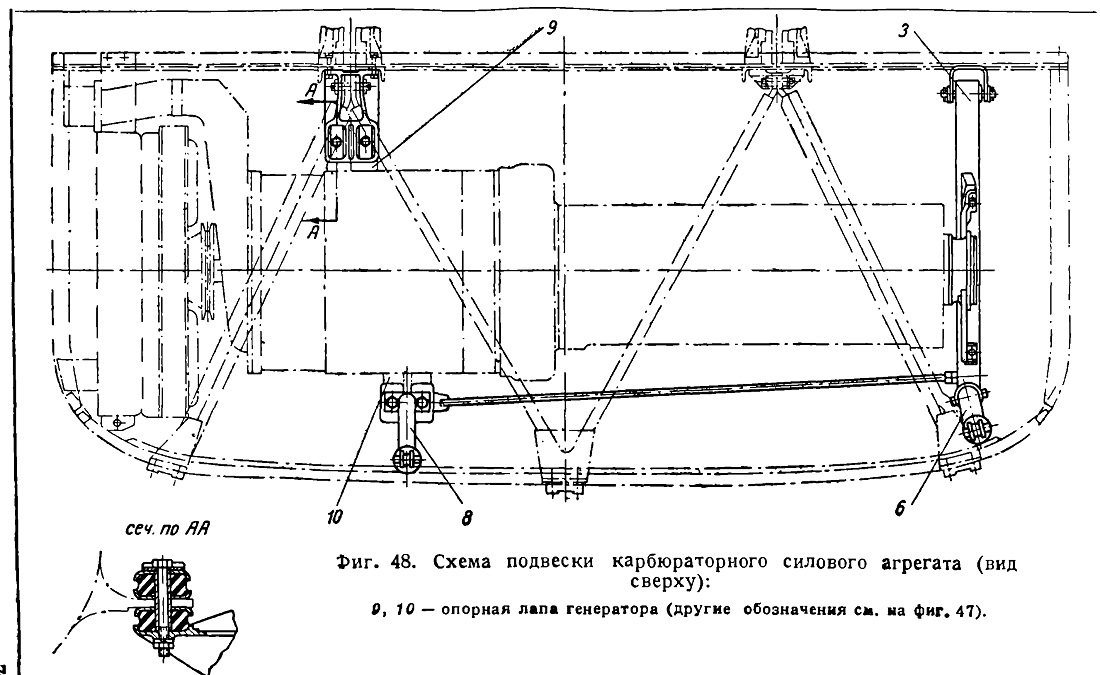

Фиг. 48. Схема подвески карбюраторного силового
агрегата (вид
сверху):
9, 10 — опорная лапа генератора (другие обозначения см. на фиг. 47).
Обслуживание в эксплуатации
При снятии силового агрегата с автобуса осматривать состояние подушек
резиновых амортизаторов.
При уменьшении высоты подушек до 42 мм между опорными поверхностями их
следует заменить новыми.
