Колонка рулевого управления автомобиля ЗИЛ-131Н

 (рис. 65) крепится в нижней части к полу кабины, а в верхней части — к переднему щиту и при помощи растяжек к панели кабины.

Вал колонки рулевого управления вращается в специальных шарикоподшипниках. Осевой зазор в шарикоподшипниках регулируется гайкой. Момент затяжки гайки рулевого колеса должен быть равен 60...80 Н-м (6...8 кгс-м). Самопроизвольное отвертывание гайки предотвращается загибанием усика стопорной шайбы в паз гайки.
Шарикоподшипники смазываются смазочным материалом, заложенным в них при сборке; его следует заменять каждый раз при разборке колонки рулевого управления.

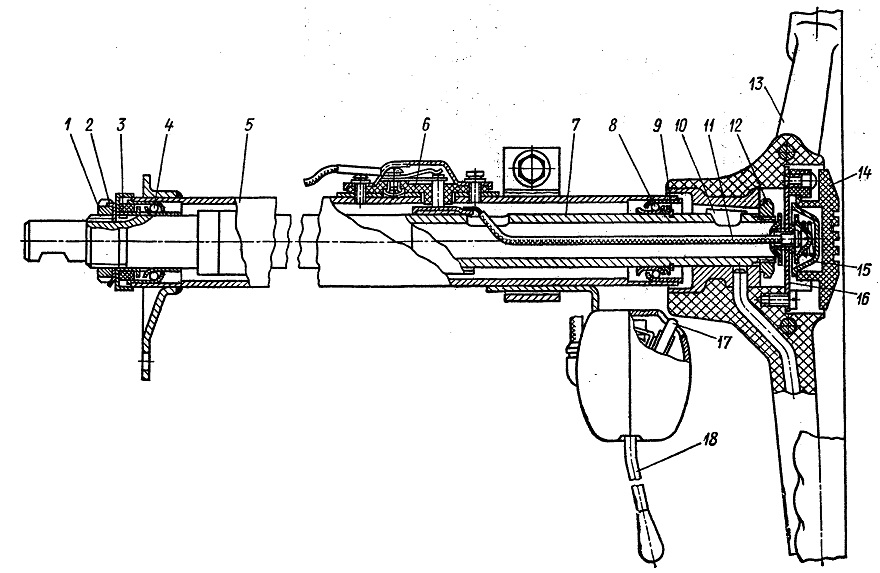

Рис. 65. Колонка рулевого управления:
1 — гайка; 2 — стопорная шайба; 3 — крышка; 4 — нижний шариковый подшипник; 5 — трубка колонки; 6 — токосъемник звукового сигнала; 7 — вал рулевого управления; 8 — верхний шариковый подшипник; 9 — стопорное кольцо; 10 — шпонка; 11 — провод кнопки сигнала к концу контактного устройства; 12 — гайка рулевого колеса; 13 — рулевое колесо; 14 — крышка кнопки сигнала; 15 — колпачок контакта; 16 — пластина контакта; 17 — резиновый ролик;
18 — переключатель указателей поворота
