Задняя подвеска автомобиля ЗИЛ-131Н

 (рис. 52) — балансирного типа, с двумя листовыми рессорами и шестью продольными реактивными штангами (по три у каждого моста).

Рессоры имеют по 12 листов трапециевидного профиля из коренных листа прямоугольного профиля. Толкающие усилия и реактивные моменты передаются на раму реактивными штангами, а боковые усилия — рессорами. 4

Каждая рессора средней частью прикреплена при помощи стремянок 4 к ступице 11 оси балансирного устройства. Концы рессор входят в отверстия опор 2, приваренных к мостам. Для ограничения хода мостов вверх и смягчения их ударов о раму на лонжеронах установлены резиновые буфера 16.

Шарниры реактивных штанг — неразборные, состоят из шаровых пальцев, обоймы и вкладыша, изготовленного из тканой ленты, пропитанной специальным составом.

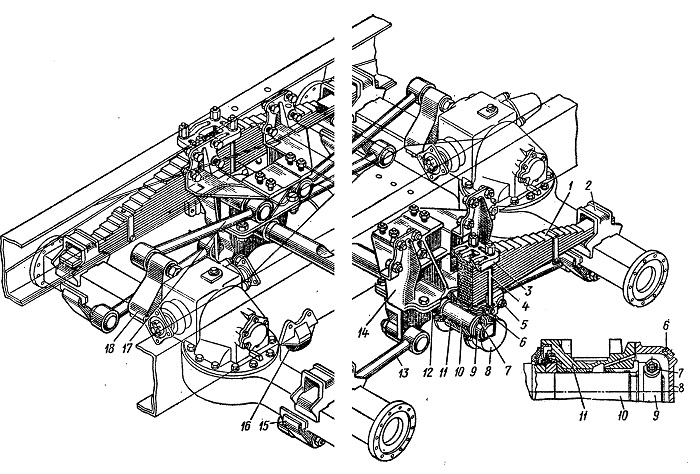

Рис. 52. Задняя подвеска:
1 — рессора; 2 — опора рессоры;
3 — накладка рессоры; 4 — стремянка; 5 — стяжная шпилька; 6 — пробка; 7 —стяжной болт; 8 — крышка ступиц; 9—разрезная гайка; 10 — ось; 11 — ступица; 12 —
кронштейн оси; 13 — реактивная штанга; 14 —кронштейн крепления задней подвески к раме; 15— нижний реактивный рычаг; 16 — резиновый буфер; 17 — верхняя реактивная штанга; 13 — верхний рычаг

Шарниры имеют чехлы, под которые заложен смазочный материал. Обоймы шарниров запрессованы в головки реактивных штанг.

Балансирное устройство состоит из оси 10, запрессованной в кронштейны 12 и ступиц 11. Концы оси закалены, а в ступицы запрессованы втулки из антифрикционного материала.

Для предотвращения вытекания смазочного материала и защиты от грязи в ступицах установлены самоподжимные сальники и уплотнительные кольца.

Ступицы закреплены на оси разрезными гайками 9, стянутыми болтами 7. Гайки стяжных болтов самостопорящиеся. В крышке ступицы имеется отверстие для залива масла, закрытое пробкой.

Задняя подвеска прикреплена к раме кронштейнами 14.

Обслуживание подвески заключается в смазывании рессорных пальцев, проверке наличия смазочного материала в ступицах балансирной подвески и крепления рессор, амортизаторов и реактивных штанг, в проверке и регулировке осевых зазоров ступиц балансирной подвески.

При ремонте рессор необходимо удалить старый смазочный материал, грязь, ржавчину, после чего смазать трущиеся поверхности листов графитной смазкой УСс-А. Одновременно следует промыть и смазать ушки и пальцы передних рессор.

При износе концов коренных рессор задней подвески наполовину толщины рекомендуется первый и третий листы поменять местами.

Пальцы передних рессор смазывают через масленки до появления смазочного материала в зазорах между ушками и кронштейнами. Для слива масла из ступицы балансирной подвески необходимо снять крышку. Заливать масло в ступицы следует до уровня заливных отверстий, закрытых пробками. Периодичность смазывания и сорта смазочных материалов указаны в карте смазывания. Следует проверять затяжку следующих соединений: гаек стремянок рессор передней подвески; стяжных болтов пальцев рессор передней подвески; гаек стремянок и болтов крепления ушков рессор передней подвески; гаек пальцев амортизаторов; стяжных шпилек щек ступиц задних рессор; болтов крепления кронштейнов задней подвески к раме: болтов крепления кронштейнов оси балансирного устройства; гаек пальцев реактивных штанг.

Необходимо периодически осматривать наружные уплотнительные кольца и чашки ступиц балансирного устройства, уплотнительные чехлы и чашки шарниров реактивных штанг. Поврежденные детали уплотнений своевременно заменять, промывая при этом узлы и заправляя в них свежий смазочный материал.

Эксплуатация автомобиля с поврежденными уплотнениями ведет к течи смазочного материала, попаданию грязи внутрь узлов и их преждевременному износу.

При установке ступицы балансирного устройства на ось . нужно завернуть до отказа разрезную гайку, отвернуть на 1/4---1/6 оборота и затянуть стяжной болт. После сборки ступица должна поворачиваться от руки.

При необходимости надо отвернуть разрезную гайку.

Изнашиваемые детали задних кронштейнов рессор передней подвески (вкладыши и сухари) — сменные и при ремонтных работах могут быть заменены новыми.

Изношенные шейки и втулки ступиц оси балансирного устройства следует ремонтировать, шлифуя шейки оси и заменяя втулки на ремонтные. Инструкция по ремонту оси и втулок приложена к комплекту ремонтных втулок.

Чехлы шарниров реактивных штанг при повреждении необходимо заменять. При снятии реактивных штанг рекомендуется тщательно очищать их от грязи и заменять свежим загрязненный смазочный материал под чехлами.

Во время эксплуатации не требуется специальной регулировки амортизаторов. Периодически следует проверять надежность крепления амортизаторов и их герметичность.

При появлении на амортизаторе следов подтекания масла подтянуть гайку резервуара, для чего необходимо снять амортизатор. При появлении течи, которая не устраняется подтягиванием гайки резервуара, надо заменить сальник штока. При замене сальника штока следует иметь в виду, что на сальнике имеется метка «Низ», указывающая правильное положение сальника при его установке. При этом положении обеспечивается правильная работа маслоотражательных канавок сальника. В амортизаторы надо заливать амортизаторную жидкость АЖ-12Т или веретенное масло АУП (АУ).

Перед заливкой следует поставить амортизатор вертикально, закрепить нижнюю проушину, поднять шток в верхнее положение, отвернуть гайку резервуара и вынуть шток с поршнем, подготовить 0,45 л жидкости и заполнить

ею рабочий цилиндр доверху, оставшуюся жидкость слить в резервуар амортизатора; затем следует собрать амортизатор и установить на автомобиле».

При заливке жидкости необходимо следить за тем, чтобы в амортизатор не попали грязь, песок и т. д., так как это приводит к быстрому изнашиванию деталей и выходу из строя амортизаторов.

Разбирать и собирать амортизатор надо в мастерских, полностью обеспечивающих чистоту; без крайней необходимости разбирать амортизатор не следует. Доливать в амортизатор жидкость нельзя.
