Централизованная система регулирования давления воздуха в шинах автомобиля ЗИЛ-131Н



Наличие на автомобиле системы регулирования давления воздуха в шинах позволяет:

повышать проходимость автомобиля на труднопроходимых участках;

продолжать движение автомобиля до АТП без смены колеса при проколе камеры;

осуществлять постоянное наблюдение за давлением в шинах и снижать или повышать его при отклонении от нормы.

Давление воздуха в шинах снижают ниже нормального только в тех случаях, когда необходимо преодолевать труднопроходимые участки пути. Не рекомендуется снижать давление в шинах без особой необходимости.

Система регулирования давления воздуха в шинах (рис. 58) состоит из комбинированного крана 5 управления давлением с клапаном-ограничителем давления; головок 24 подвода воздуха к шинам колес, шинных кранов 26 запора воздуха, манометра 13 и трубопроводов.



Рис. 58. Схема пневматической системы автомобиля:
І — датчик контрольной лампы аварийного падения давления воздуха; 2 и 22 — тормозные камеры; 3 — компрессор; 4 — регулятор давления; 5 — комбинированный кран управления давлением в шинах; 6 — предохранительный клапан; 7 — стеклоочиститель; 8 — выключатель стеклоочистителя; 9—шланг к манометру контроля давления воздуха в тормозных камерах; 10 — шланг к манометру контроля давления воздуха в пневмосистеме; 11 — кран отбора воздуха; 12 — манометр контроля давления в тормозных системах; 13 — манометр контроля давления в шинах; 14 — кран слива конденсата; 15 —электропневмоклапан; 16 — шланг управления включением переднего моста; 17 — воздушный баллон; 18 — раздаточная коробка; 19 — стояночный тормоз; 20 — трубопровод тормозной системы; 21 — трубопровод системы регулирования давления воздуха в шинах; 23 — соединительная головка; 24 — головка подвода воздуха к шине через полуось; 25 — канал подвода воздуха; 26 шинный кран; 27 — кнопка пневматического звукового сигнала; 28— звуковой сигнал; 29 - комбинированный тормозной кран; 30 выключатель сигнала торможения; 31 тормозная педаль

Кран управления давлением с клапаном-ограничителем золотникового типа

 (рис. 59) имеет корпус 6 стремя отверстиями для подвода воздуха от пневматической системы к шинам колес и выпуска воздуха в атмосферу.

Золотник 10 перемещается в корпусе и уплотняется сальниками 9, поджимаемыми при помощи направляющей 11 золотника, распорными кольцами 7, распорными втулками 8.

Замочное кольцо 12 ограничивает ход золотника. Золотник соединен тягой с рычагом крана. Рычаг крана имеет три положения: правое, левое и среднее. Все три положения рычага фиксируются в прорезях кронштейна и соответствуют: правое — накачиванию шин; среднее — нейтральному положению, когда система регулирования давления разъединена с пневматической системой тормозов; левое — выпуску воздуха из шин в атмосферу.

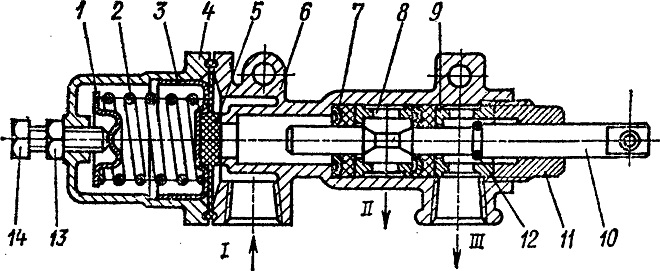

Рис. 59. Кран управления давлением с клапаном-ограничителем:
I — из ресивера; II — в шины; III — в атмосферу; 1 — упорная шайба; 2 — пружина клапана-ограничителя; 3 — направляющий стакан; 4 — крышка клапана; 5 — мембрана; 6 — корпус крана управления; 7 — распорное кольцо сальника; 8 — распорная втулка; 9 — сальник; 10 — золотник; 11 направляющая золотника; 12 — замочное кольцо; 13 — контргайка;14 — болт

При переводе рычага крана управления давлением в правое крайнее положение золотник 10 перемещается вперед, проточка на золотнике при этом устанавливается против левого сальника, и воздух через образовавшийся зазор под сальником поступает в шины (происходит накачивание шин). При переводе рычага крана управления давлением в левое крайнее положение золотник перемещается назад, проточка на золотнике при этом устанавливается напротив правого сальника, и воздух из шин выходит в атмосферу. При переводе рычага крана управления давлением в нейтральное положение проточка на золотнике находится между сальниками, т. е. в положении, исключающем как поступление воздуха из пневматической системы тормозов в шины, так и выпуск воздуха из шин в атмосферу (кран закрыт).

Установленный на кране клапан-ограничитель предназначен для разобщения системы регулирования давления воздуха в шинах и системы пневматического привода тормозов при понижении давления в последней для обеспечения необходимого запаса воздуха для надежного торможения. Если в тормозной системе давление воздуха ниже

0,55 МПа (5,5 кгс/см2), то мембрана 5 перекрывает поступление сжатого воздуха в систему регулирования давления в шинах.

Накачивание шин возможно только при давлении в ресиверах, превышающем 0,55 МПа (5,5 кгс/см2). Клапан позволяет также сохранить необходимое давление в тормозной системе при снижении давления в шинах. Клапан регулируют на указанное давление болтом 14, который закреплен на крышке 4 клапана контргайкой 13.

Перед соединением золотника 10 крана с тягой рычага управления необходимо золотник установить так, чтобы размер от отверстия в золотнике под соединительный палец до ближайшего болта был равен 54 мм.
