Приборы управления пневматическим тормозным приводом прицепа (полуприцепа) на дизельных автомобилях ЗИЛ-133
Соединительная головка типа А однопроводного пневматического привода тормозов прицепа дизельных автомобилей ЗИЛ-133
Предназначена для соединения однопроводного
пневматического привода тормозов прицепа или полуприцепа, а также для
автоматического закрытия соединительной магистрали тягача при
самопроизвольном разъединении головок (например, при отрыве прицепа). Такая
же головка устанавливается на автомобили семейства ЗИЛ-130 (рис. 11.29).
Для сопряжения с головкой типа А на прицепе имеется в аналогичном корпусе
головка типа Б, снабженная штифтом для утапливания клапана 3 головки А при
соединении головок.

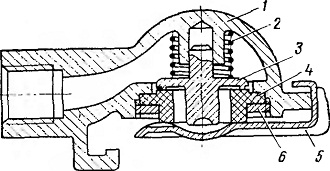

Рис. 11.29. Соединительная головка типа А:
1 — корпус; 2 — пружина; 3 — обратный клапан: 4 — седло клапана; 5 — крышка;
6 — кольцевая гайка
