Приборы тормозного привода дизельных автомобилей ЗИЛ-133






Тормозные Пневматические цилиндры дизельных автомобилей ЗИЛ-133



Предназначены для приведения в действие механизмов вспомогательной тормозной системы. На автомобиле установлены цилиндры диаметром 35 мм с ходом поршня 65 мм — для управления заслонкой моторного тормоза (рис. 11.22, а) и цилиндр диаметром 30 мм с ходом поршня 25 мм — для управления рычагом регулятора топливного насоса высокого давления (рис. 11.22,б).

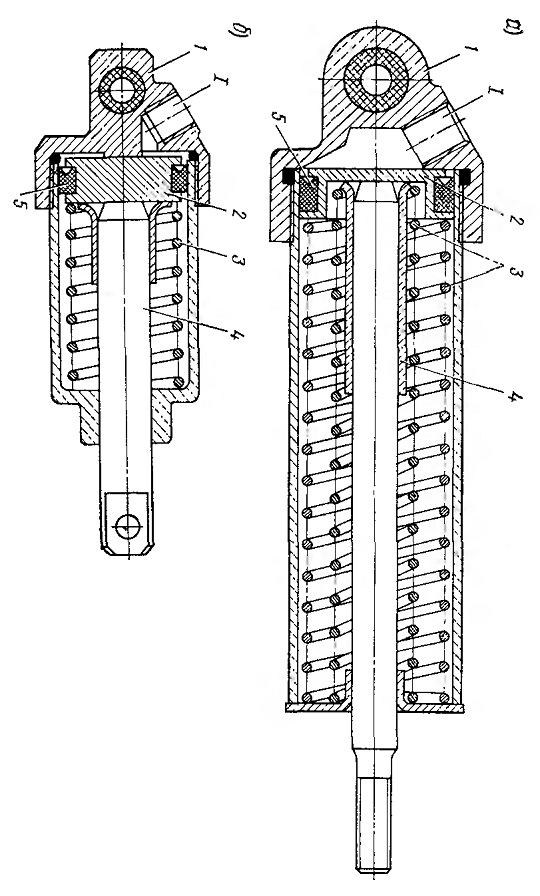

Рис 11.22.Пневматические цилиндры:
1 — подвод сжатого воздуха от пневматического крапа; I - корпус цилиндра; 2 - поршень; 3 «отвратные пружины;
4 шток; 5 манжета
