12.14.21. Блок управления Mono-Jetronic, устройство впрыска

ОБЩИЕ СВЕДЕНИЯ

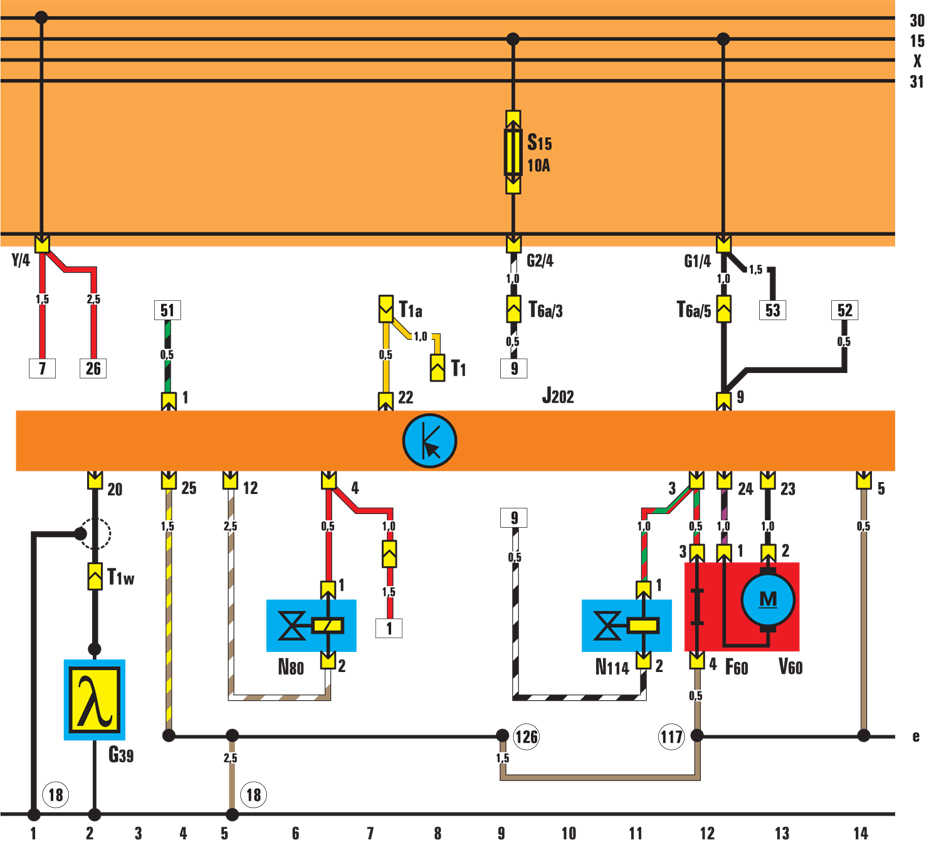

12.14.21 Блок управления Mono-Jetronic, устройство впрыска Volkswagen Golf II
F60 – датчик положения дроссельной заслонки на холостом ходу;
G39 – лямбда-зонд;
J202 – блок управления Mono-Jetronic
за бачком радиатора слева;
N80 – электромагнитный клапан угольного фильтра;
N114 – клапан регулировки момента зажигания;
V60 – привод дроссельной заслонки

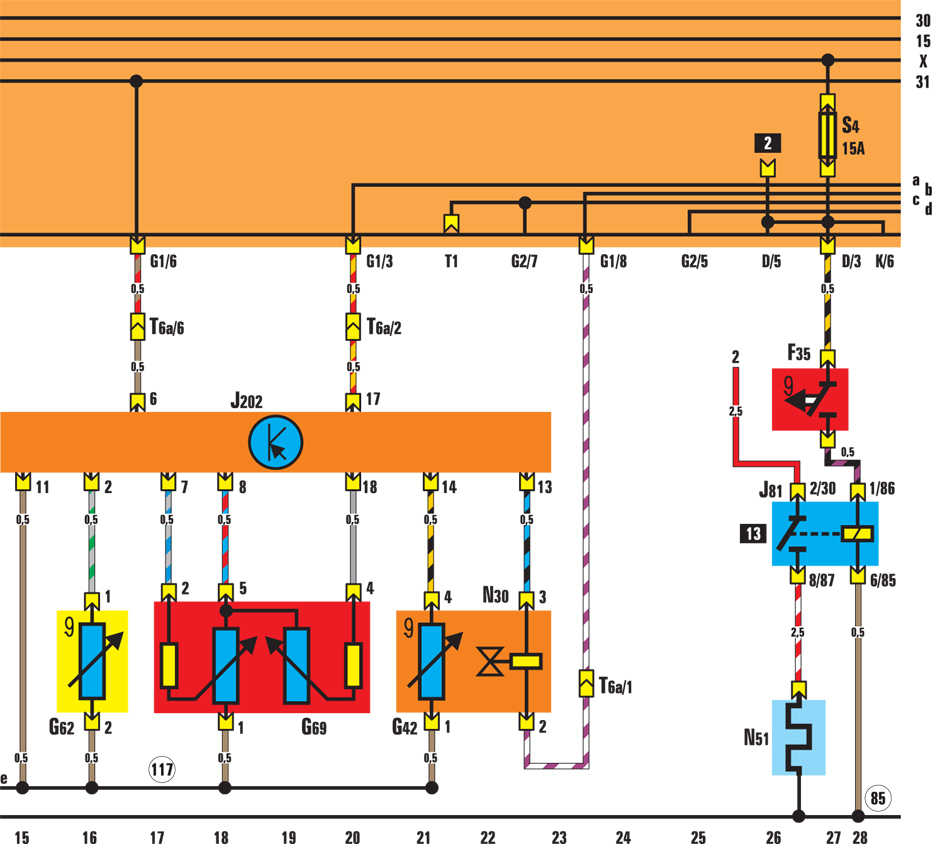

12.14.21 Блок управления Mono-Jetronic, устройство впрыска Volkswagen Golf II

F35 – переключатель предварительного подогрева выпускной трубы;
G42 – датчик температуры всасываемого воздуха;
G62 – датчик температуры охлаждающей жидкости;
G69 – потенциометр дроссельной заслонки;

J81 – реле подогрева всасывающей трубы;
J202 – блок управления Mono-Jetronic за бачком радиатора слева;
N30 – топливная форсунка;
N51 – сопротивление обогревателя впускного трубопровода
