Фольксваген Гольф 2. Система зажигания, блок управления Digifant



Фольксваген Гольф 2. Система зажигания, блок управления Digifant

12.14.22. Система зажигания, блок управления Digifant

ОБЩИЕ СВЕДЕНИЯ

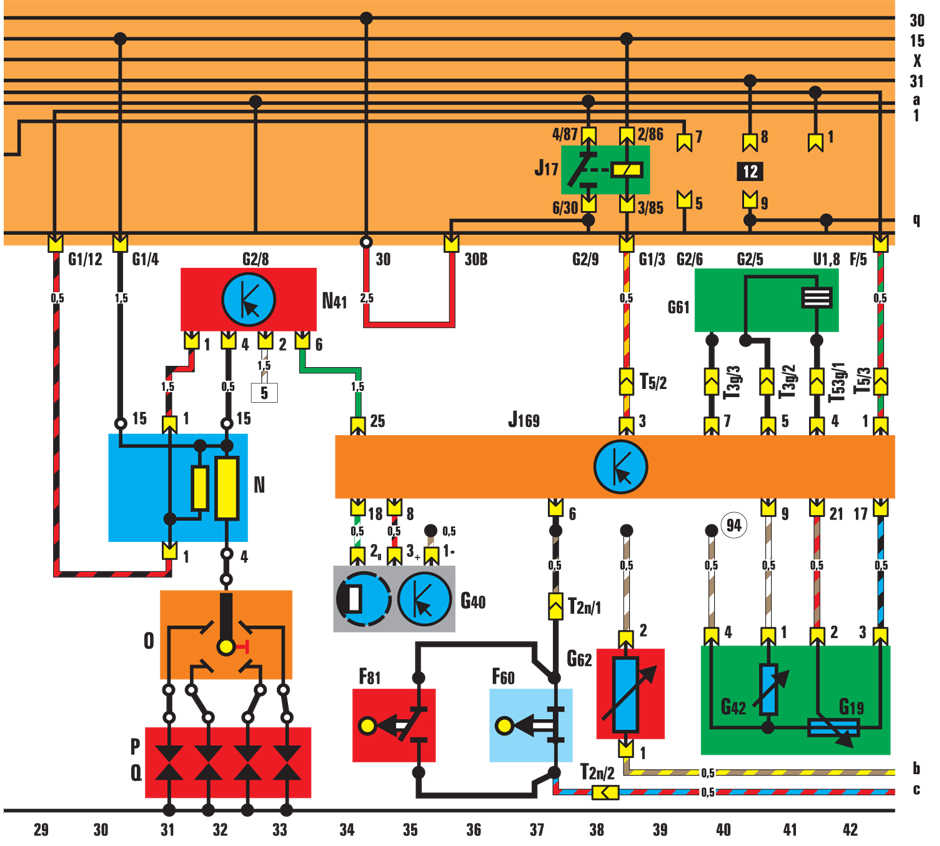

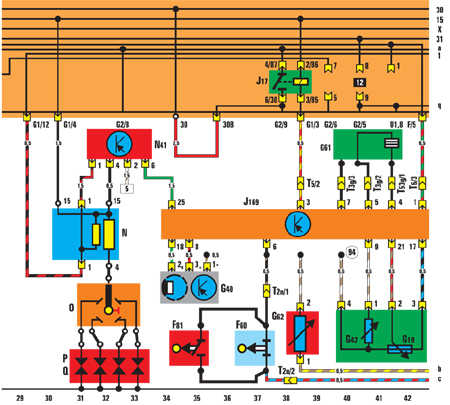

12.14.22 Система зажигания, блок управления Digifant Volkswagen Golf II

F60 – датчик положения дроссельной
заслонки на холостом ходу;
F81 – датчик положения дроссельной заслонки
при максимальной частоте вращения;
G19 – потенциометр измерителя воздушной смеси;
G40 – датчик Холла;
G42 – датчик температуры всасываемого воздуха;
G61 – датчик детонации;

G62 – датчик температуры охлаждающей жидкости;
J17 – реле топливного насоса;
J169 – блок управления Digifant за бачком радиатора слева;
N – катушка зажигания;
N41 – блок управления TSZ;
О – распределитель зажигания;
Р – разъем свечей зажигания;
Q – свечи зажигания
