Фольксваген Гольф 2. Обогрев заднего стекла, звуковой сигнал



Фольксваген Гольф 2. Обогрев заднего стекла, звуковой сигнал

12.14.17. Обогрев заднего стекла, звуковой сигнал

ОБЩИЕ СВЕДЕНИЯ

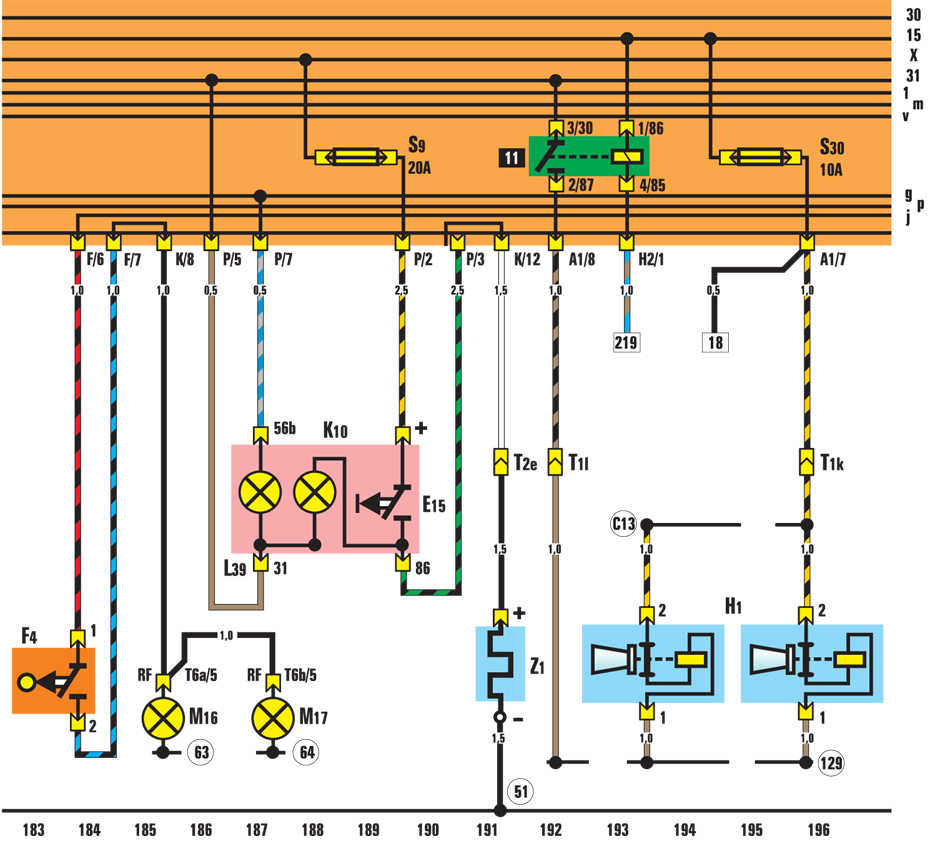

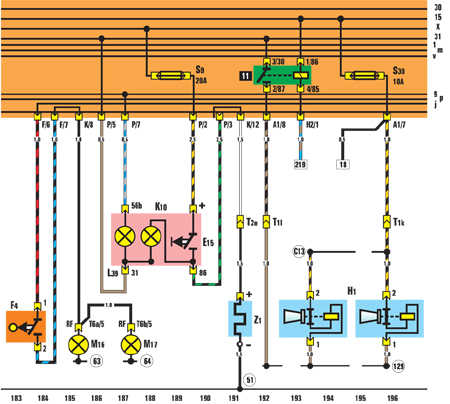

12.14.17 Обогрев заднего стекла, звуковой сигнал Volkswagen Golf II

Е15 – выключатель обогрева заднего стекла;
F4 – выключатель фонарей заднего хода;
Н1 – двухтоновый звуковой сигнал;
J4 – реле сигнала;
К10 – контрольная лампа обогрева заднего стекла;
L39 – лампа подсветки выключателя
подогрева заднего стекла;
М16 – лампа заднего хода левого фонаря;

М17 – лампа заднего хода правого фонаря;
Z1 – обогреваемое заднее стекло;
129 – соединение «массы» в жгуте проводов двухтонового звукового сигнала;
С13 – соединение полюса, в жгуте проводов двухтонового звукового сигнала
