12.14.14. Переключатель указателей поворотов, аварийная сигнализация

ОБЩИЕ СВЕДЕНИЯ

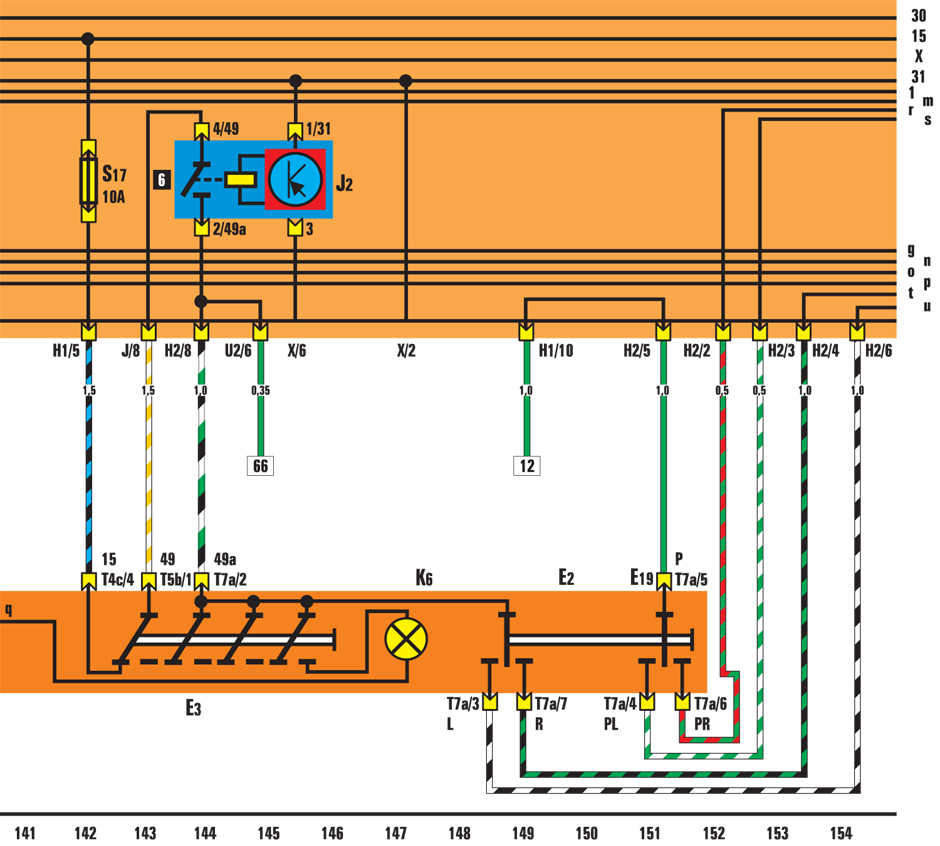

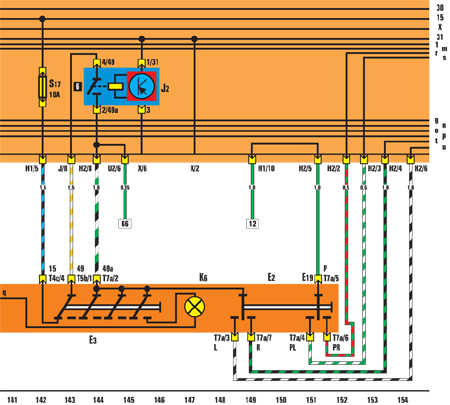

12.14.14 Переключатель указателей поворотов, аварийная сигнализация Volkswagen Golf II
Е2 – переключатель указателей поворотов;
ЕЗ – выключатель аварийной сигнализации;
Е19 – выключатель стояночного света;
J2 – реле аварийной сигнализации;
К6 – контрольная лампа аварийной сигнализации;
Т4с – разъемное соединение, 4 контакта, за облицовкой переключателя на рулевой колонке;
Т5b – разъемное соединение, 5 контактов, за облицовкой переключателя на рулевой колонке;
Т7а – разъемное соединение, 7 контактов, за облицовкой переключателя на рулевой колонке
