12.14.15. Указатели поворотов

ОБЩИЕ СВЕДЕНИЯ

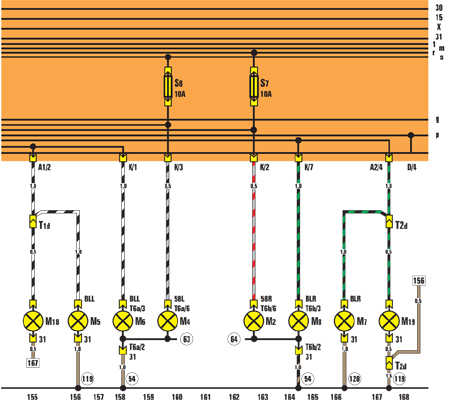

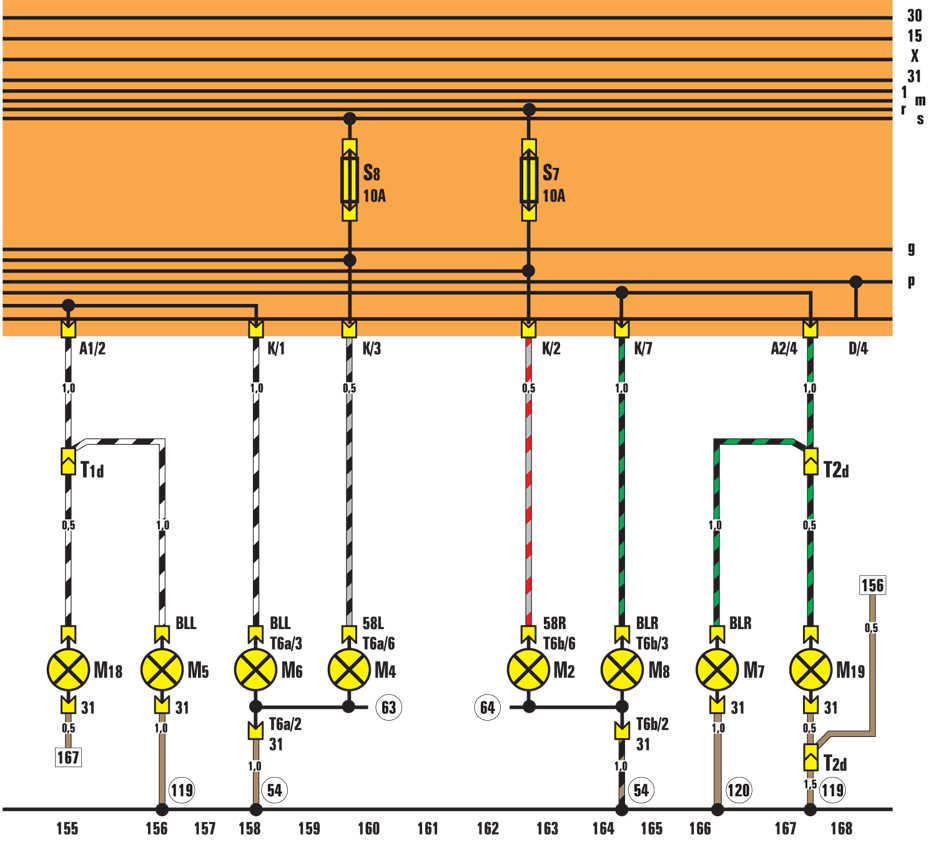

12.14.15 Указатели поворотов Volkswagen Golf II
М2 – лампа габаритного света задняя правая;
М4 – лампа габаритного света задняя левая;
М5 – лампа переднего левого указателя поворотов;
М6 – лампа заднего левого указателя поворотов;
М7 – лампа переднего правого указателя поворотов;
М8 – лампа заднего правого указателя поворотов;
М18 – лампа бокового левого повторителя указателя поворотов;
М19 – лампа бокового правого повторителя указателя поворотов;
Т1i – разъемное соединение, 1 контакт;
Т2d – разъемное соединение, 2 контакта;
Т6а – разъемное соединение, 6 контактов, у левого заднего фонаря;
Т6b – разъемное соединение, 6 контактов, у правого заднего фонаря;
120 – соединение «массы 2» в жгуте проводов фар
