12.14.13. Фары, стояночный свет

ОБЩИЕ СВЕДЕНИЯ

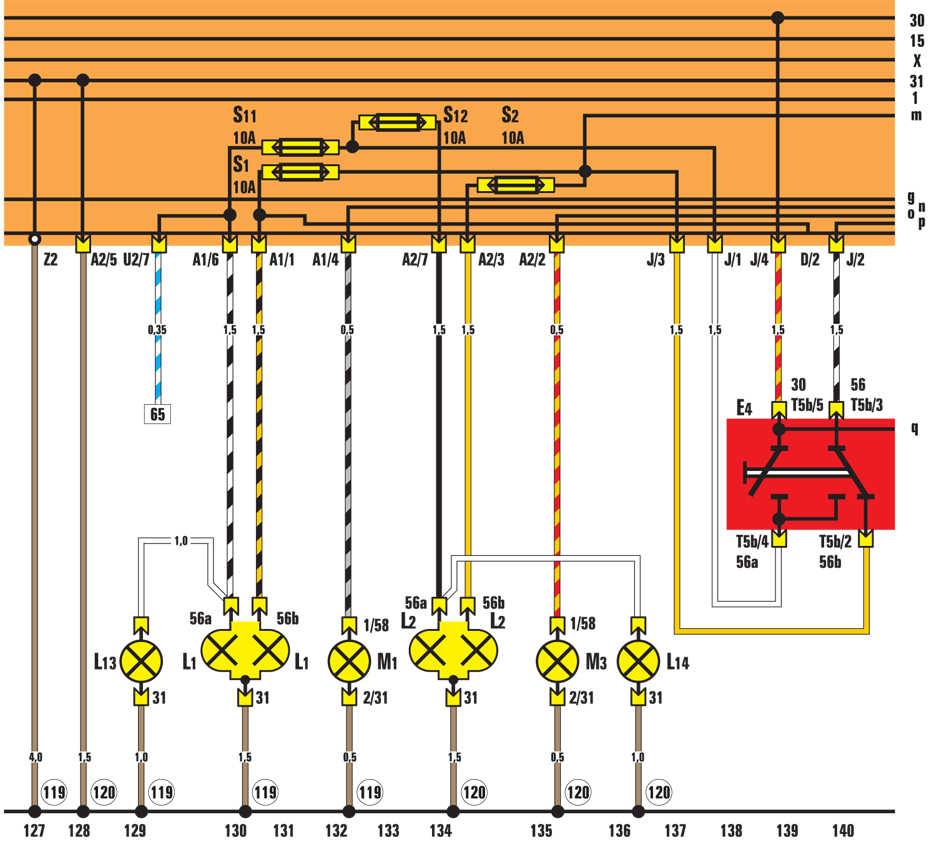

12.14.13 Фары, стояночный свет Volkswagen Golf II
Е4 – переключатель дальнего света фар;
L1 – двухнитевая лампа левой фары;
L2 – двухнитевая лампа правой фары;
L13 – лампа дальнего света левой фары;
L14 – лампа дальнего света правой фары;
М1 – лампа стояночного света левая;
М3 – лампа стояночного света правая;
Т56 – разъемное соединение, 5 контактов, за обшивкой выключателей на рулевой колонке;
119 – соединение «массы 1» в жгуте проводов фар;
120 – соединение «массы 2» в жгуте проводов фар
