Тент автомобиля УАЗ-469
Кузов снабжен съемным тканевым тентом УАЗ-469, смонтированным на
металлическом разборном каркасе (рис. 134).
Тент УАЗ-469 снимайте в такой последовательности:
1. Отстегните тент в задней части и на бортах и снимите его со скоб.
2. Выверните крайние болты крепления металлических накладок тента на
ветровой раме и, ослабив остальные болты, снимите металлические накладки
движением вверх.
3. Откройте двери и освободите тент.
4. Снимите тент (крышу УАЗ-469) с болтов ветровой рамы и крючков
передней дуги каркаса. Снимите тент с каркаса и положите его на чистое
место.
5. Заверните все болты на ветровой раме, закрепив металлические
накладки тента.
6. Отстегните и снимите стяжные ремни каркаса тента.
7. Снимите пружинные распорки каркаса тента.
8. Снимите продольные связи тента.
9. Выньте дуги тента из гнезд.
10. Снимите наклонные стойки каркаса тента (крыша УАЗ-469).
Рис. 134. Каркас тента
кузова:
1 — передняя дуга; 2 — задняя связь дуг; 8 — стяжной ремень крыши
УАЗ-469; 4 — резиновая втулка; 5 — задняя дуга; 6 — пружинная распорка;
7 — наклонная стойка; 8 — передняя связь дуг.
Тент укладывайте в такой последовательности:
1. Сложите тент УАЗ-469, завернув в него наклонные стойки каркаса,
пружинные распорки и ремни. Пакет тента увяжите ремнями.
2. Вложите продольные распорки в специальный чехол.
3. Закрепите дуги тента в походное положение в кузове автомобиля, как
показано на рис. 135.

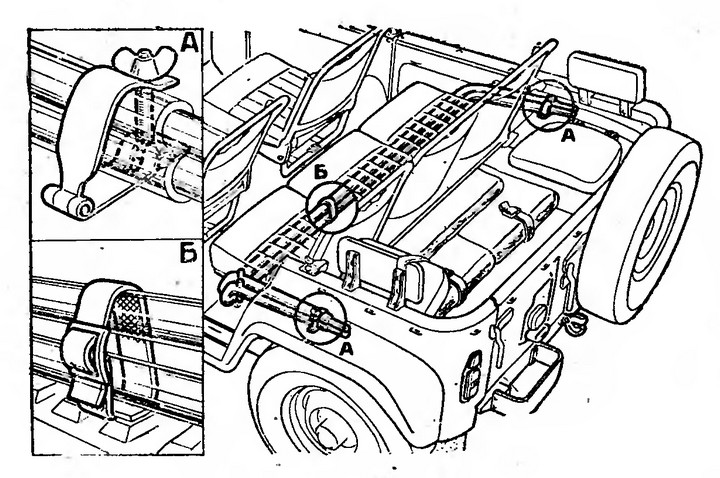

Рис. 135. Крепление дуг тента
в кузове:
А - крепление на кожухе заднего колеса; Б - крепление к полу кузова.
4. Положите чехол с распорками под коврик среднего пола.
5. Снимите с дверей надставки дверей и уложите их попарно в специальные
чехлы. Чехлы с надставками закрепите на полу ремнями за специальные
планки или уложите в кузове на свободном от груза месте.
6. Уложите пакет тента (рис. 136) под сиденье или при сложенном
положении сидении между спинками передних сидений.
Рис. 136. Укладка пакетов
тента с крыши УАЗ-469 в кузове:
1 — пакеты с надставками дверей в чехлах; 2 - увязочные ремни; 8 — пакет
тента.
Двери УАЗ-469
Двери УАЗ-469 и задний борт кузова съемные. Двери одной стороны
взаимозаменяемы.
Уплотнение дверей кузова осуществляется губчатыми резиновыми
уплотнителями, приклеенными к дверям и дополнительно закрепленными
специальными металлическими скобками; они должны прилегать к дверному
проему при закрытом положении дверей.
Плотность прилегания уплотнителя к кузову можно проверить полоской
бумаги, которая при закрытой двери должна быть прижата уплотнителем.
Для лучшего уплотнения нижней части двери УАЗ-469 на внутренней панели
двери установлен дополнительный резиновый уплотнитель, крепящийся
винтами с металлической планкой.
Резиновые уплотнители дверей оберегайте от попадания на них топлива и
масла,
Уплотнение верхней части дверей УАЗ-469 осуществляется резиновыми
уплотнителями надставок дверей, тентом и резиновыми профилями, зашитыми
в тент в зоне дверных проемов.
Уплотнение тента по ветровому окну осуществляется плотным прилеганием
металлических накладок, которые подтягиваются винтами к раме.
Уплотнение тента по бортам кузова и заднему борту осуществляется
уплотнителем, пришитым к тенту; уплотнитель при натягивании тента на
скобы должен плотно прилегать к горизонтальной плоскости бортов.
Уплотнение заднего борта осуществляется резиновыми уплотнителями,
крепящимися на борту и на кузове.
Конструктивные и технологические щели в полу и в зоне инструментальных
ящиков промазаны мастиками.
