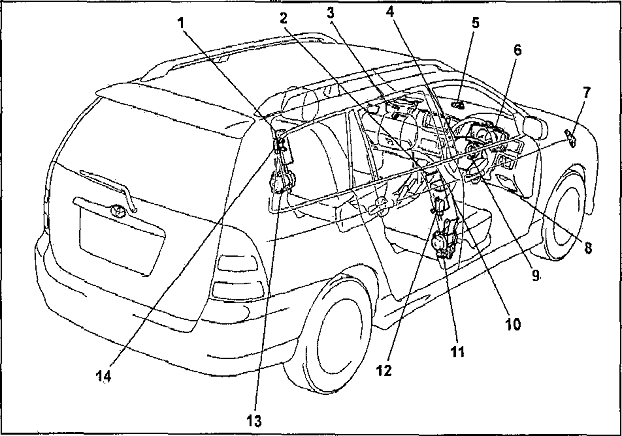

Тойота Филдер. Компоненты системы SRS

1 - левая боковая подушка безопасности,
2 - правая боковая подушка безопасности,

3 - подушка безопасности пассажира,
4 - накладка рулевого колеса с подушкой безопасности водителя,

5 - левый передний датчик SRS,
б - индикатор SRS,
7 - правый передний датчик SRS,

8 - диагностический разъем DLC3,
9 - спиральный провод,

10 - блок управления SRS,
11 - пред натяжитель правого ремня безопасности,

12 - правый боковой датчик SRS,
13 - преднатяжитель левого ремня безопасности.
14 - левый боковой датчик SRS.

Тойота Филдер. Снятие и установка подушки безопасности водителя системы SRS

1 - верхний кожух рулевой колонки,       2 - спиральный провод,
3 – панель управления магнитолой,         4 - нижний кожух рулевой колонки,
5 – рулевое колесо,                                6 - накладка рулевого колеса,

7 - кронштейн рычага регулировки рулевой колонки.

1. Снимите панель управления магнитолой,

2. Установите автомобиль в положение прямолинейного движения.

3. С помощью ключа Torx T30 ослабьте болты крепления накладки рулевого колеса.

4. Отсоедините разъем и снимите накладку рулевого колеса.

5. Установку производите в обратном порядке.
Обращайте внимание на моменты затяжки, указанные на сборочном рисунке.

Тойота Филдер. Снятие и установка спирального провода системы SRS

1. Снимите накладку рулевого колеса.
2. Снимите рулевое колесо (см. Рулевое управление)

3. Снимите нижний кожух рулевой колонки.
а) Отверните два винта и снимите кронштейн рычага регулировки рулевой колонки.
б) Отверните три винта и снимите кожух.

4. Снимите спиральный провод.
а) Сдвиньте верхний кожух рулевой шпонки.
б) Отсоедините разъемы от спирального провода.
в) Освободите три фиксатора и снимите спиральный провод

Установите спиральный провод.

а) Установите переключатель указателя поворота в нейтральное положение.

б) Установите спиральный провод, закрепив его тремя фиксаторами.

в) Подсоедините разъемы.

г) Установите нижний кожух рулевой колонки и кронштейн рычага регулировки
рулевой колонки.

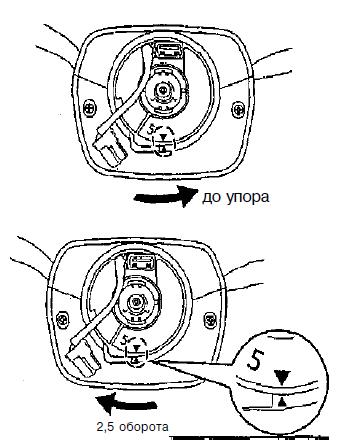

д) Заверните от руки корпус спирального провода против часовой стрелки до упора.

е) Поверните на 2,5 оборота по часовой стрелке до совмещения меток.

Тойота Филдер. Снятие и установка подушки безопасности пассажира системы SRS

1 - отделка левой передней стойки,

2 - модуль подушки безопасности пассажира,
3 – верхняя отделка панели приборов,

4 - отделка правой передней стойки,

5, 6 - боковые дефлекторы панели приборов,

7 - отделка центральной консоли,

8 - козырек комбинации приборов,

9 - центральная отделка панели приборов,

10 - ручка рычага выбора передач (модели с МКПП),

11 - передняя пепельница,

12 - отделка консоли,

13 - вещевой ящик,
14 - рулевое колесо,

15 - накладка рулевого колеса

1. Снимите детали отделки, указанные на сборочном рисунке
а) Снимите накладку рулевого колеса (см. выше).
б) Снимите рулевое колесо (см. Рулевое управление).
в) Снимите козырек комбинации приборов.
г) Снимите боковые дефлекторы.
д) Снимите пепельницу.
е) Снимите ручку рычага выбора передач (для моделей с МКПП).
ж) Снимите верхнюю отделку панели приборов.
з) Снимите отделки центральной части панели приборов.
и) Снимите дверцу вещевого ящика,
к) Снимите отделки левой и правой передних стоек.

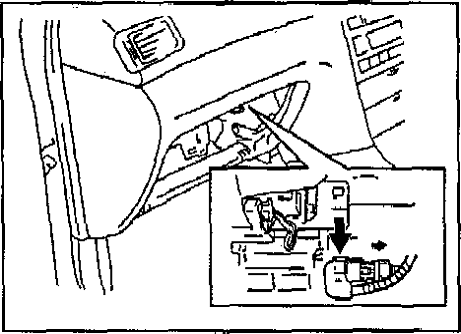

2. Снимите разъем модуля подушки безопасности пассажира с усилителя панели
приборов и отсоедините его

3. Отверните два болта и снимите два хомута с боковых кронштейнов модуля.

4. Отверните три гайки и снимите модуль подушки безопасности пассажира

5. Установка производится в порядке, обратном снятию.

Тойота Филдер. Снятие и установка блока управления SRS

1. Снимите детали отделки, указанные на сборочном рисунке.

2. Снимите блок управления SRS.
а) Отсоедините разъемы от блока управления.
б) Отверните три болта и снимите блок управления.

3. Установку производите в обратном порядке. Момент затяжки 17,5 Нм

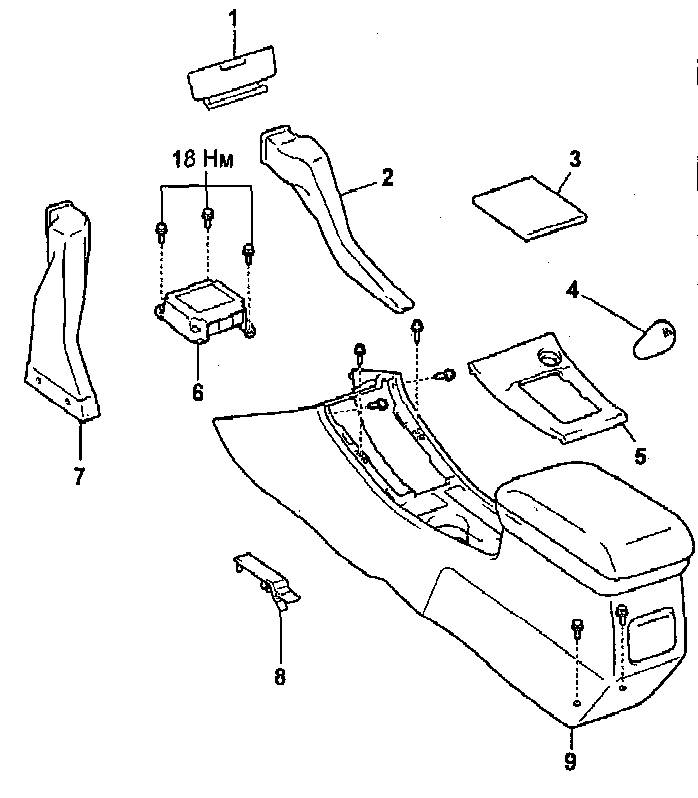

Снятие и установка блока управления SRS

1 - пепельница,
2 - задний воздуховод № 2,

3 - коврик ящика центральной консоли,
4 - ручка рычага выбора передач (МКПП),

5 - накладка центральной консоли,
6 – блок управления SRS,

7 - задний воздуховод № 1,
8 – заглушка отверстия рычага стояночного тормоза,
9 – вещевой ящик центральной консоли

Тойота Филдер. Снятие и установка передних боковых датчиков SRS

Снятие и установку производите согласно сборочному рисунку ниже
При сборке обращайте внимание на моменты затяжки.

Снятие и установка передних боковых датчиков SRS TOYOTA COROLLA FIELDER

1 - правый передний датчик SRS,

2 - левый передний датчик SRS,
3 - правый кожух защиты двигателя,
4 - левый кожух защиты двигателя,

5 – центральный кожух защиты двигателя.

Тойота Филдер. Диагностика системы SRS

1. Проверка индикатором системы подушек безопасности.
Установите замок зажигания в положение "АСС" или "ON", проверьте что индикатор загорится и погаснет примерно через 6 секунд.

2. Считывание кодов неисправностей (через разъем DLC3).
а) Установите замок зажигания в положение "АСС" или "ON" и подождите примерно
20 секунд.

б) Соедините выводы "13(ТС)" и "4(CG)" диагностического разъема.

Примечание: ошибочное соединение выводов может привести к выходу из строя системы.

в) Если неисправность отсутствует, индикатор будет мигать 2 раза в секунду

г) Если присутствует неисправность, то индикатор начнет мигать с переменной
частотой. Определите коды неисправностей.

д) Коды неисправностей выводятся, начиная с наименьшего.
Если коды не выводятся, проверьте цепь вывода Тс диагностического разъема.

е) Расшифровку кодов неисправностей смотрите в таблице
"Коды неисправностей системы SRS".

Тойота Филдер. Назначение выводов разъемов блока управления SRS Филдера - таблица

Вывод	Обозначение	Цель вывода
А	-	Контроль подсоединения разъема
В	-	Контроль подсоединения разъема
А26-3	LA	Индикатор SRS
А26-5	IG2	Питание (предохранитель IGN)
А26-9	SR+	Правый передний датчик SRS
А26-10	Р+	Электровоспламенитель подушки пассажира
А26-11	Р-	Электровоспламенитель подушки пассажира
А26-12	SIL	Диагностика
А26-13	D-	Электровоспламенитель подушки водителя
А26-14	D+	Электровоспламенитель подушки водителя
А26-15	SL+	Левый передний датчик SRS
А26-19	Тс	Диагностика
А26-20	SR-	Правый передний датчик SRS
А26-23	GSW2	Блок управления двигателем
А26-26	SL-	Левый передний датчик SRS
А26-27	Е1	масса
А26-28	E2	масса
А25-1	PL-	Электровоспламенитель преднатяжителя левого ремня
А25-2	PL+	Электровоспламенитель преднатяжителя левого ремня
А25-5	SFL+	Электровоспламенитель левой боковой подушки
А25-6	SFL-	Электровоспламенитель левой боковой подушки
А25-7	VUPL	Левый боковой датчик SRS
А25-9	SSL-	Левый боковой датчик SRS
А25-10	FSL	Левый боковой датчик SRS
А25-12	ESL	Левый боковой датчик SRS
А27-1	SFR-	Электровоспламенитель правой боковой подушки
А27-2	SFR+	Электровоспламенитель правой боковой подушки
А27-5	PR+	Электровоспламенитель преднатяжителя правого ремня
А27-6	PR-	Электровоспламенитель преднатяжителя правого ремня
А27-7	ESR	Правый боковой датчик SRS
А27-9	FSR	Правый боковой датчик SRS
А27-10	SSR-	Правый боковой датчик SRS
А27-12	VUPR	Правый боковой датчик SRS

Toyota Corolla Fielder. Коды неисправностей системы SRS

Код	Код SAE	Диагностируемая неисправность	Место неисправности
11	В0102	Замыкание на массу в цепи электровоспламенителя подушки безопасности водителя	Электровоспламенитель подушки безопасности водителя Спиральный провод Блок управления системы SRS Жгуты проводов
12	В0103	Замыкание на питание в цепи электровоспламенителя подушки безопасности водителя	Электровоспламенитель подушки безопасности водителя Спиральный провод Блок управления системы SRS Жгуты проводов
13	В0100	Короткое замыкание в цепи электровоспламенителя подушки безопасности водителя	Электровоспламенитель подушки безопасности водителя Спиральный провод Блок управления системы SRS Жгуты проводов
14	В0101	Обрыв в цепи электровоспламенителя подушки безопасности водителя	Электровоспламенитель подушки безопасности водителя Спиральный провод Блок управления системы SRS Жгуты проводов
53	В0105	Короткое замыкание в цепи электровоспламенителя подушки безопасности пассажира	Электровоспламенитель подушки безопасности пассажира Блок управления системы SRS Жгуты проводов
54	В0106	Обрыв в цепи электровоспламенителя подушки безопасности пассажира	Электровоспламенитель подушки безопасности пассажира Блок управления системы SRS Жгуты проводов
51	В0107	Замыкание на массу в цепи электровоспламенителя подушки безопасности пассажира	Электровоспламенитель подушки безопасности пассажира Блок управления системы SRS, жгуты проводов
52	В0108	Замыкание на питание в цепи электровоспламенителя подушки безопасности пассажира	Электровоспламенитель подушки безопасности пассажира Блок управления системы SRS, жгуты проводов
43	В0110	Короткое замыкание в цепи электровоспламенителя правой боковой подушки безопасности	Электровоспламенитель правой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
44	В0111	Обрыв в цепи электровоспламенителя правой боковой подушки безопасности	Электровоспламенитель правой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
41	В0112	Замыкание на массу в цепи электровоспламенителя правой боковой подушки безопасности	Электровоспламенитель правой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
42	В0113	Замыкание на питание в цепи электровоспламенителя правой боковой подушки безопасности	Электровоспламенитель правой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
47	В0115	Короткое замыкание в цепи электровоспламенителя левой боковой подушки безопасности	Электровоспламенитель левой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
48	В0116	Обрыв в цепи электровоспламенителя левой боковой подушки безопасности	Электровоспламенитель левой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
45	В0117	Замыкание на массу в цепи электровоспламенителя левой боковой подушки безопасности	Электровоспламенитель левой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
46	В0118	Замыкание на питание в цепи электровоспламенителя левой боковой подушки безопасности	Электровоспламенитель левой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
15	В1156	Замыкание на питание правого переднего датчика SRS	Правый передний датчик SRS, жгуты проводов
15	В1157	Замыкание на массу правого переднего датчика SRS	Правый передний датчик SRS, жгуты проводов
16	В1158	Замыкание на питание левого переднего датчика SRS	Левый передний датчик SRS, жгуты проводов
16	В1159	Замыкание на массу левого переднего датчика SRS	Левый передний датчик SRS, жгуты проводов
63	В0130	Короткое замыкание в цепи электровоспламенителя преднатяжителя правого ремня безопасности	Электровоспламенитель преднатяжителя правого ремня безопасности Блок управления системы SRS, жгуты проводов
64	В0131	Обрыв в цепи электровоспламенителя преднатяжителя правого ремня безопасности	Электровоспламенитель преднатяжителя правого ремня безопасности Блок управления системы SRS, жгуты проводов
61	В0132	Замыкание на массу в цепи электровоспламенителя преднатяжителя правого безопасности	Электровоспламенитель преднатяжителя правого ремня безопасности Блок управления системы SRS, жгуты проводов
62	В0133	Замыкание на питание в цепи электровоспламенителя преднатяжителя правого ремня безопасности	Электровоспламенитель преднатяжителя правого ремня безопасности Блок управления системы SRS, жгуты проводов
73	В0135	Короткое замыкание в цепи электровоспламенителя преднатяжителя левого ремня безопасности	Электровоспламенитель преднатяжителя левого ремня безопасности Блок управления системы SRS, жгуты проводов
74	В0136	Обрыв в цепи электровоспламенителя преднатяжителя левого ремня безопасности	Электровоспламенитель преднатяжителя левого ремня безопасности Блок управления системы SRS, жгуты проводов
71	В0137	Замыкание на массу в цепи электровоспламенителя преднатяжителя левого ремня безопасности	Электровоспламенитель преднатяжителя левого ремня безопасности Блок управления системы SRS, жгуты проводов
72	В0138	Замыкание на питание в цепи электровоспламенителя преднатяжителя левого ремня безопасности	Электровоспламенитель преднатяжителя левого ремня безопасности Блок управления системы SRS, жгуты проводов
31	В1100	Неисправность блока управления SRS	Блок управления системы SRS
32	В1140	Неисправность правого бокового датчика SRS	Правый боковой датчик SRS Жгуты проводов
33	В1141	Неисправность левого бокового датчика SRS	Левый боковой датчик SRS Жгуты проводов
24	В1135	Неисправность разъемов блока управления SRS	Разъемы блока управления SRS Блок управления системы SRS

Примечание:

- Если индикатор продолжает гореть после вывода кода нормального состояния
системы, это означает падение напряжения питания.

- При наличии двух или более кодов неисправностей, они выводятся, начиная
с меньшего номера,

- Если выводится код, не указанный в таблице, неисправен блок управления SRS
