Компоненты механической коробки передач показаны на рис. 3.47, 3.48, 3.49, 3.50, 3.51, 3.52, 3.53, 3.54.
|

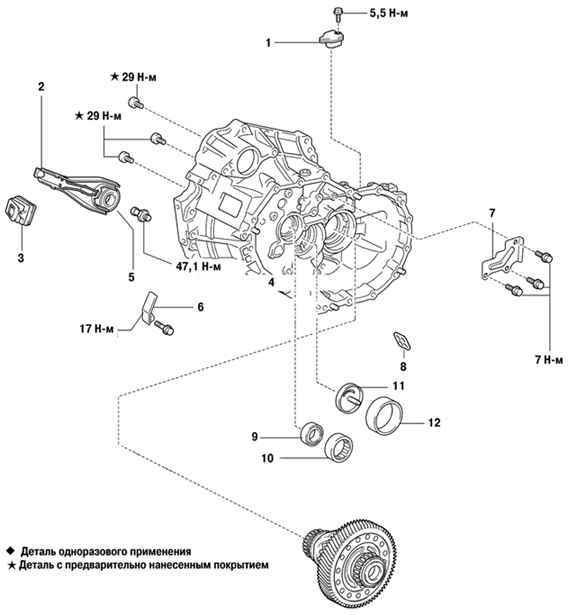

Рис. 3.47. Компоненты механической
коробки передач (часть 1): 1 – крышка отверстия
привода спидометра ; 2 – вилка выключения
сцепления в сборе; 3 – чехол вилки выключения
сцепления; 4 – приемник картера механической
коробки передач; 5 – выжимной подшипник
|
|

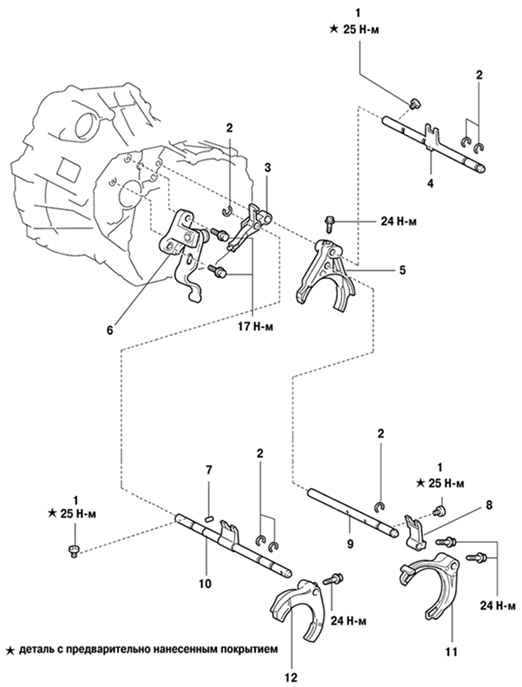

Рис. 3.48. Компоненты механической
коробки передач (часть 2): 1 – пробка фиксатора
переключения передач; 2 – пружинное кольцо вала
вилки переключения передач; 3 – вилка включения
передачи заднего хода; 4 – вал вилки
переключения передач № 1; 5 – вилка пер
|
|

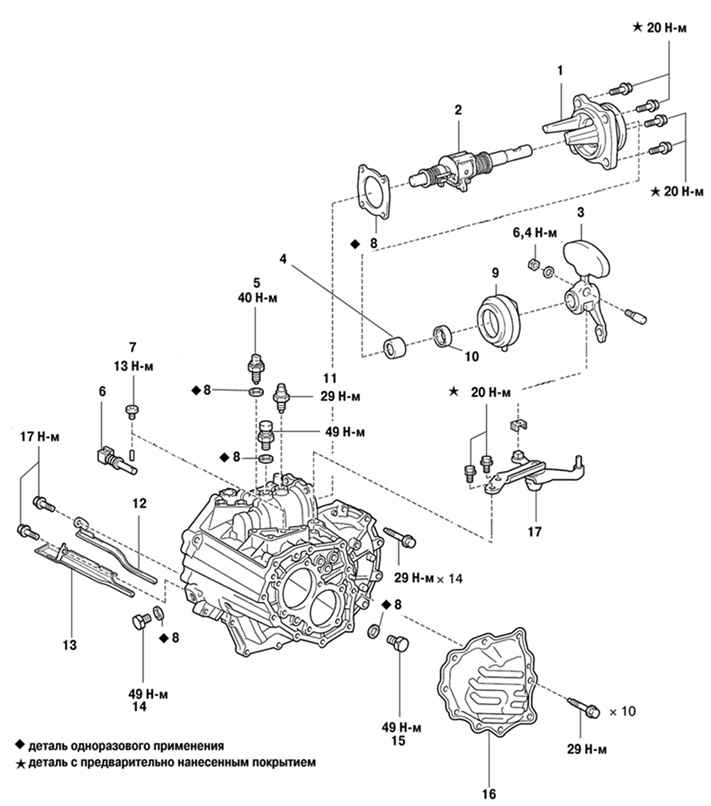

Рис. 3.49. Компоненты механической
коробки передач (часть 3): 1 – крышка вала
управления; 2 – вал рычага переключения и выбора
передач; 3 – рычаг управления переключением
передач; 4 – биметаллическая втулка крышки вала
управления; 5 – выключатель света за
|
|

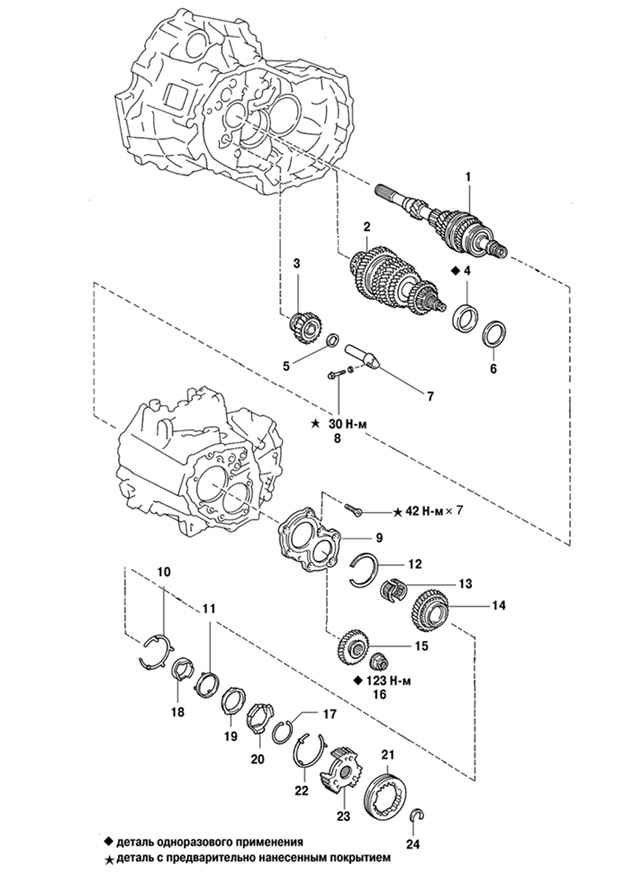

Рис. 3.50. Компоненты механической
коробки передач (часть 4): 1 – входной вал в
сборе; 2 – выходной вал в сборе; 3 –
промежуточная шестерня заднего хода; 4 – задний
подшипник ведомого вала; 5 – упорная шайба
промежуточной шестерни заднего хода; 6 – прокл
|
|

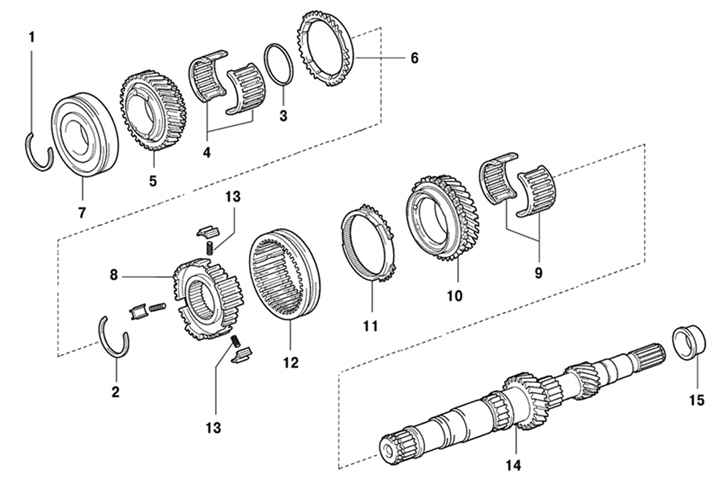

Рис. 3.51. Компоненты механической
коробки передач (часть 5, входной вал): 1 –
пружинное кольцо вала заднего подшипника
входного вала; 2 – наружное кольцо
синхронизатора №2; 3 – распорная деталь
подшипника шестерни 4-й передачи ; 4 –
игольчатый подшипник
|
|

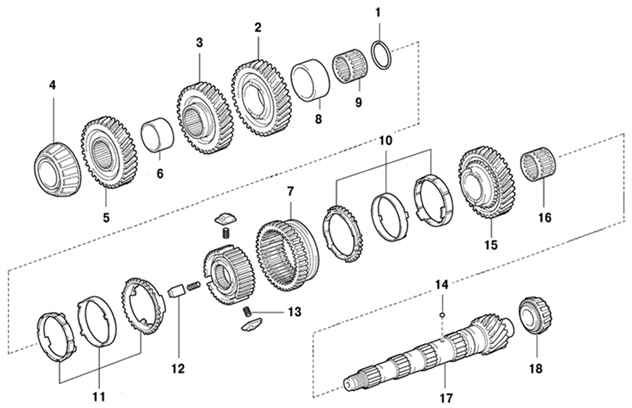

Рис. 3.52. Компоненты механической
коробки передач (часть 6, выходной вал): 1 –
дистанционное кольцо шестерни 2-й передачи; 2 –
шестерня 2-й передачи; 3 – ведомая шестерня 3-й
передачи; 4 – задний подшипник ведомого вала
(внутреннее кольцо); 5 – ведомая ш
|
|

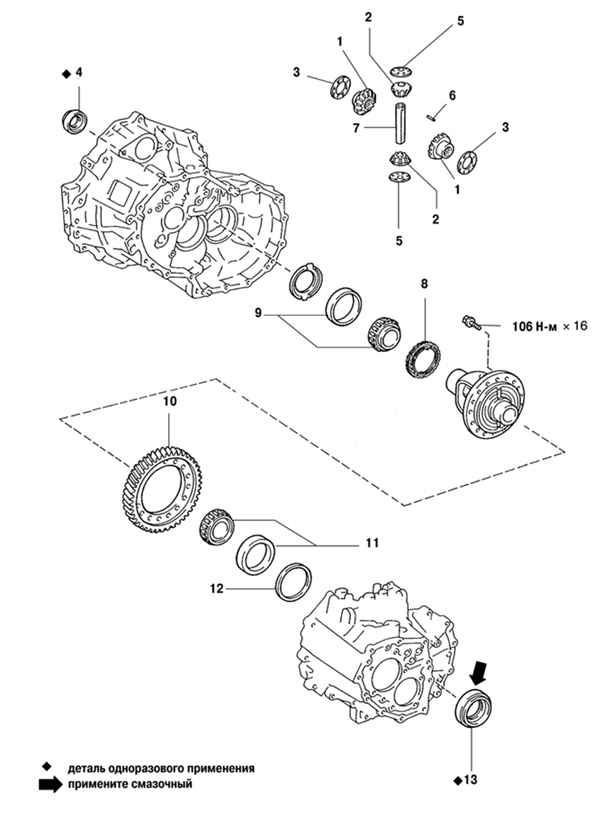

Рис. 3.53. Компоненты механической
коробки передач (часть 7): 1 – сателлит
дифференциала; 2 – полуосевая шестерня; 3 –
упорная шайба сателлита дифференциала; 4 –
сальник крышки картера главной передачи; 5 –
упорная шайба полуосевой шестерни; 6 – штифт оси
|
|

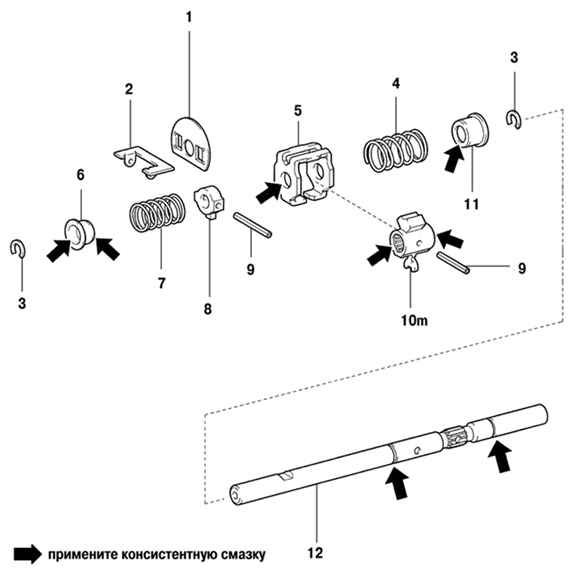

Рис. 3.54. Компоненты механической
коробки передач (часть 8): 1 – крышка
блокировочной пластины; 2 – маслоотражатель; 3 –
пружинное кольцо; 4 – пружина выбора передач №
1; 5 – блокировочная пластина; 6 – седло пружины
выбора передач № 2; 7 – пружина выбор
|
