СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ АВТОМОБИЛЕЙ РАФ-22031-01 И РАФ-22035-01

В комплект медицинского оборудования и принадлежностей, поставляемого с автомобилем РАФ-22031-01, входят: носилки складные и нескладные, аппарат ингаляционного наркоза АН-8,

ингалятор кислородный КИ-ЗМ, аппарат для искусственной вентиляции легких «Кокчетав-1» или АДР-2, сфигмоманометр, ящик с набором для скорой медицинской помощи, иммобилизационные шины и складной подкладной щит.

Складные носилки укладываются на кронштейнах вдоль левой боковины, в рабочем положении носилки показаны на рис. 85 Нескладные носилки 2 (рис 86) устанавливаются на специальное погрузочное устройство. Каретка 4 погрузочного устройства выкатывается в дверной проем, облегчая погрузку и выгрузку носилок с больным. Для раскрепления каретки необходимо, потянув вверх поручень 1, вывести из зацепления защелку 7. Носилки на каретке погрузочного устройства удерживаются от продольного перемещения фиксатором 6.

Помимо горизонтального положения погрузочное устройство может быть установлено с наклоном вперед, для этого надо откинуть вперед опору 3 (рис. 86) и зафиксировать основание 5 за щелкой, закрепленной на полу салона

Ингалятор КИ-ЗМ размещается на правой боковине между откидными сиденьями, аппараты АН-8 и «Кокчетав-1» — в нишах шкафа, расположенного вдоль левой боковины, в названных местах имеются элементы для крепления аппаратуры

На потолке салона установлена штанга с устройством для крепления сосудов капельницы

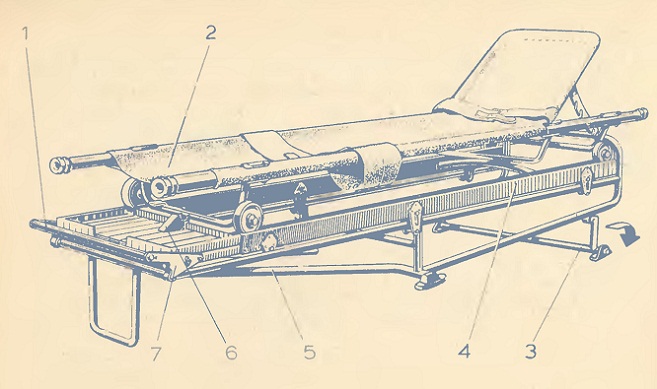

Рис. 86 Погрузочное устройство с носилками 1 — поручень каретки; 2 — нескладные носилки; 3 откидная опора, 4 —
каретка погрузочного устройства; 5 — основание погрузочного устройства; 6 — фиксатор носилок; 7 — защелка каретки

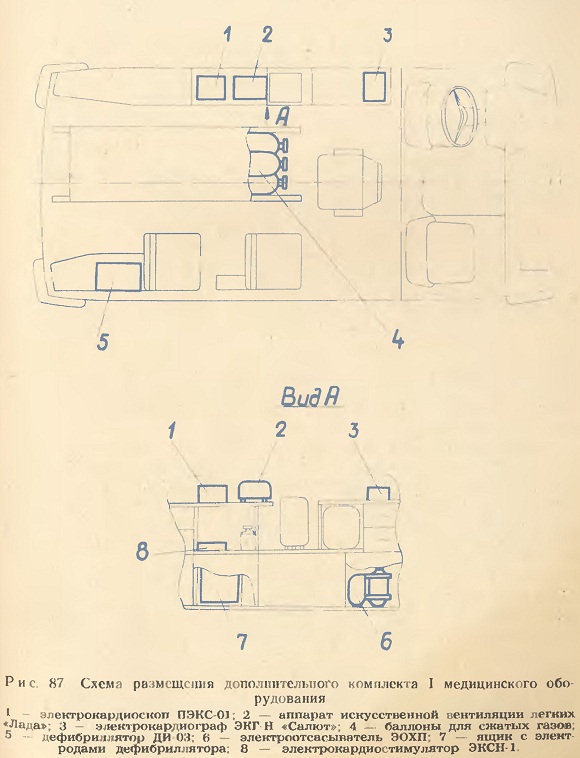

Р и с. 87 Схема размещения дополнительного комплекта I медицинского оборудования






Кроме оснащения, перечисленного выше, на автомобиле РАФ-22031-01 может быть установлено дополнительное оборудование. В качестве рекомендации ниже приводятся два варианта до-оснащения — установка дополнительного комплекта 1 или комплекта II оборудования, в результате чего может быть расширен диапазон оказываемой медицинской помощи.

В дополнительный комплект I входят: дефибриллятор ДН-03, электроотсасыватель хирургический ЭОХП, электрокардиостимулятор ЭКСН-1, аппарат искусственной вентиляции легких «Лада», электрокардиоскоп Г1ЭКС-01, электрокардиограф ЭКГ Н «Салют» и три баллона для сжатых газов емкостью 10 л каждый. Схема размещения названного дополнительного оборудования показана на рис. 87.

В дополнительный комплект II, схема размещения которого приведена на рис. 88, входят: монитор скорой помощи МСП-01, реокардиографический блок РК-01, дефибриллятор ДКИ-Н-01, электрокардиостимулятор ЭКСН-2, эхоэнцефалоскоп ЭЭС 12

Монитор МСП-01 и реокардиографический блок РК-01 надо запитать от системы электрооборудования автомобиля, установить возле приборов штепсельные розетки и проводом ПГВА-1,0 подключить их к клемме «+» стартера и на «массу».

Дополнительное медицинское оборудование, а также элементы

его крепления с автомобилем не поставляются. Дооснащение автомобиля выполняется силами потребителя

Аппаратура, перечисленная в дополнительном комплекте II, выпускается с деталями крепления (хомутами, винтами, гайками, амортизаторами и т. п.). Для установки оборудования дополнительного комплекта I элементы крепления необходимо изготовить по месту.

Автомобили РАФ-22031-01, поставляемые учреждениям Министерства здравоохранения, укомплектовываются радиостанциями «Лен». Установку радиостанции выполняйте следующим образом (см. рис. 89):

— отверните винты и снимите кожух 1 и декоративную панель 5;

— установите и закрепите согласующее устройство 6 на кронштейне 7, наверните антенну 3,

проложите кабель 4, пропустив его через уплотнитель 2 и обивку крыши;

установите на место и закрепите кожух 1 и панель 5;



проложите кабель 9 и подключите его к клемме стартера 11 и болту крепления дополнительного реле стартера;

— используя имеющиеся на перегородке отверстия и находящиеся в комплекте радиостанции кронштейны и винты, установите и закрепите громкоговоритель 8 и приемопередатчик 12, подключите к приемопередатчику кабели 4, 9 и кабель громкоговорителя

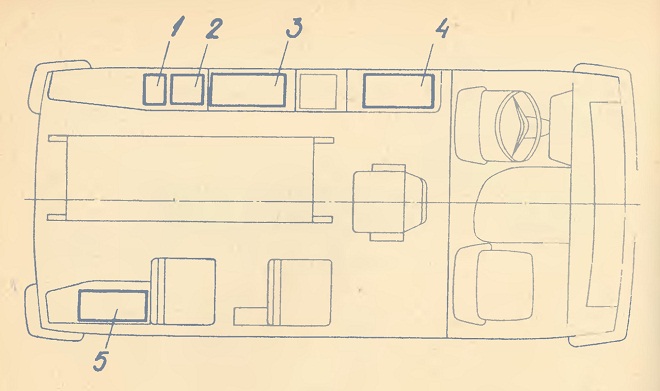

Рис. 88. Схема размещения дополнительного комплекта II медицинского оборудования
1 — электрокардиостимулятор ЭКСН-2; 2 — монитор МСП-01. 3 — реокардно-графический блок РК-01; 4 — эхоэнцефалоскоп ЭЭС 12: 5 — дефибриллятор
ДКИ-Я-01

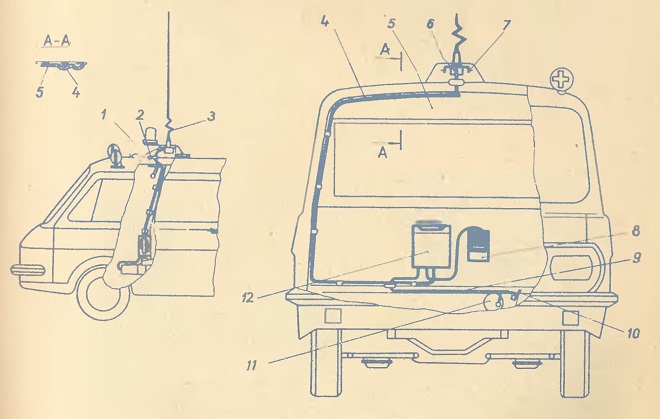

Рис. 89. Схема установки радиостанции

1- кожух механизма поворота антенны; 2 — уплотнитель, 3 — антенна; 4 — кабель согласующего устройства; 5 — декоративная панель перегородки; 6 —  пасущее устройство; 7 — поворотный кронштейн; 8 — громкоговоритель, кабель питания; 10 — дополнительное реле стартера; 11 — стартер; 12 — приемопередатчик.













В комплект медицинского оборудовании, поставляемого с ав томобилем РАФ 22035-01, входят термоизоляционные контейнеры для транспортировки донорской крови шестнадцать контейнеров ТКМ-3,5 и семь контейнеров ТКМ-7

Контейнеры размещаются на стеллажах и закрепляются специальными фиксаторами

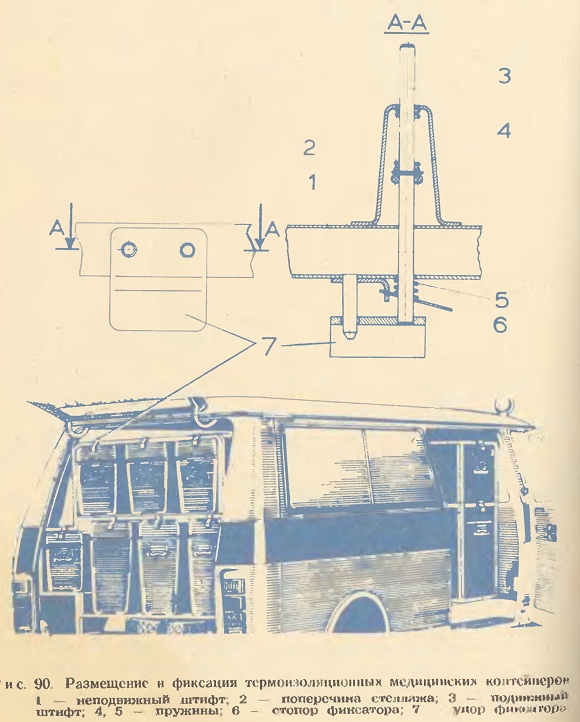

Чтобы раскрепить контейнер, необходимо (см рис 90)

— нажать на стопор 6; при этом под действием пружины 4 упор 7 фиксатора, закрепленный на штифте 3, сойдет с неподвижного штифта 1;

— повернуть упор 7 на 180°

Для закрепления контейнера на стеллаже надо нажатием до отказа насадить упор 7 на неподвижный штифт 1

Правила эксплуатации и технического обслуживания медицинского оборудования и радиостанции приведены в технической документации предприятий-изготовителей этих изделий
