Сиденья автомобилей РАФ-2203-01, РАФ-22031-01, РАФ-22035-01





 Сиденья в кабине водителя установлены в гнездах на кожух их передних колес и зафиксированы защелками 11 (рис. 82) Конструкция крепления обеспечивает быстрый съем сиденья; для -»того необходимо оттянуть 4ащелки вперед и, выведя их из гнезд, поднять переднюю часть сиденья Сиденье водителя имеет регулировку как по перемещении» вдоль продольной оси автомобиля, так и по наклону спинки для перемещения сиденья необходимо нажать на рычаг 7 (рис 82), наклон спинки изменяется поворотом стяжек 9.

В пассажирском салоне автобуса РАФ 2203-01 сиденья установлены на сварные одноместную и многоместные подставки, при крепленные к полу Для облегчения доступа к аккумуляторной батарее одноместное сиденье можно наклонить в сторону, если предварительно отвернуть винт крепления сиденья к боковине.

В салоне автомобиля РАФ 22031-01 размещены поворотное сиденье и два откидных сиденья. Поворотное сиденье установлено

на сварной подставке, прикрепленной к полу и может занимать четыре фиксируемых положения Откидные сиденья закреплены на правой боковине на специальных кронштейнах

Обивка всех сидений выполнена из искусственной кожи, в качестве упругого элемента применены губчатый латекс и пенополиуретан. Откидные сиденья кроме того облицованы пластиком АБС.

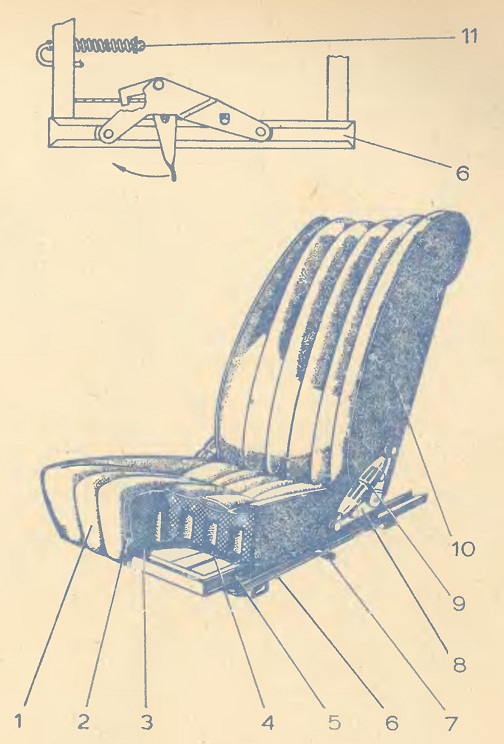

Рис. 82. Сиденье водителя
1 подушка; 2 - обивка; 3 - матрац; 4 — покрышка основания;
5 основание подушки 6 — салазки. 7 - рычаг фиксатора, 8 —
кронштейн; 9 — стяжка. 10 спинка 11 — защелка.













Ремни безопасности автомобилей РАФ-2203-01, РАФ-22031-01, РАФ-22035-01



 Автомобили комплектуются диагональнопоясными ремнями безопасности, которыми оборудуются места водителя и пассажира в кабине водителя Для крепления ремней безопасности в кузове выполнены специальные отверстия с резьбой, в которые ввертываются болты, поставляемые вместе с ремнями.

Поворотное сиденье автомобиля РАФ-22031-01 может быть оборудовано поясным ремнем безопасности, для его крепления в сиденье имеются резьбовые отверстия.



Отопление и вентиляция автомобилей РАФ-2203-01, РАФ-22031-01, РАФ-22035-01



 Система отопления состоит из двух отопителей; переднего, расположенного в кабине водителя, и заднего, находящегося в салоне (рис. 83).

Для отопления используется жидкость системы охлаждения двигателя (рис. 12). Наружный воздух подается через передний отопитель, задний отопитель забирает воздух из салона. Интенсивность нагрева можно регулировать частотой вращения вентиляторов отопителей.

Естественная вентиляция осуществляется через опускные стекла окон дверей кабины водителя и раздвижные окна боковин.

При высокой температуре окружающего воздуха для усиления воздухопритока используется вентилятор переднего отопителя при закрытом кранике на подводящем шланге отопителя. На автомобиле РАФ-22031-01 принудительная приточная вентиляция, кроме того, обеспечивается крышным вентилятором салона.

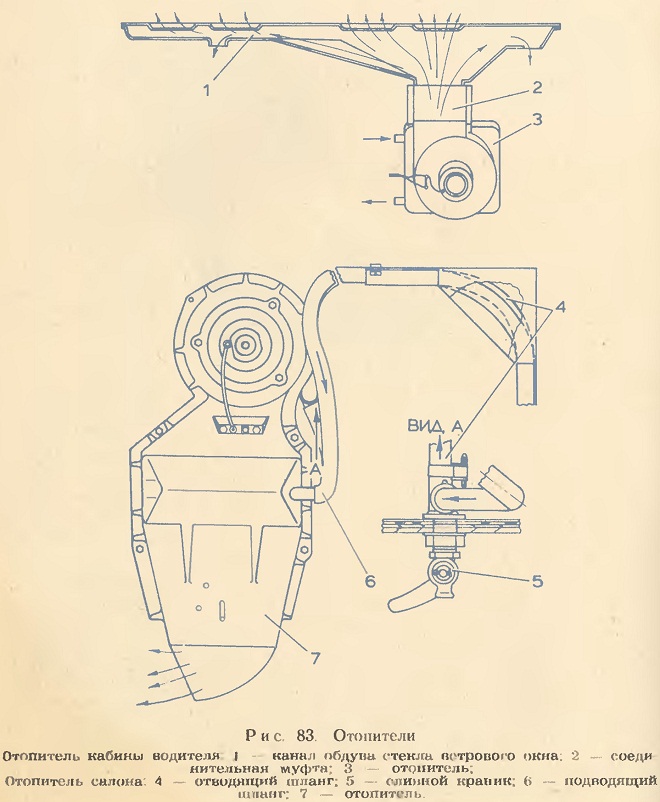

Рис. 83 Отопители
