Приборы освещения и световой сигнализации автомобилей РАФ-2203-01, РАФ-22031-01, РАФ-22035-01





Приборы освещения и световой сигнализации, установленные на автомобиле, перечислены в разделе «Техническая характеристика», а выключатели и переключатели, служащие для их управления — в разделе «Органы управления и контрольно-измерительные приборы».

Фары — прямоугольные с асимметричным направлением пучков света. В фаре установлены двухнитевая лампа ближнего и дальнего света и лампа габаритного света. Наклон светового пучка регулируется двумя винтами, расположенными на ободке фары

Лампы указателей поворота и аварийной сигнализации горят в мигающем режиме, что обеспечивается включением в электрическую цепь прерывателя — контактно-транзисторного реле РС950.

Проблесковый маяк, устанавливаемый на крыше автомобиля РАФ-22031 01, имеет светофильтр синего цвета. Эффект мигания светового потока достигается вращающимся отражателем, находящимся внутри маяка.

Звуковые сигналы. На автомобилях РАФ-2203-01 и РАФ-22035-01 установлены два сигнала с электромагнитной вибрационной системой и резонаторами: С302-Г — низкого тона (частота звука 340—390 Гц) и СЗОЗ-Г — высокого тона (420—480 Гц). Оба сигнала однопроводные и включаются одновременно через реле РС503.

На автомобиле РАФ-22031-01 установлены два безрупорных, двухпроводных сигнала с электромагнитной вибрационной системой 1503.3721 — низкого тона (360—420 Гц) и 1513.3721 — высокого тона (480—560 Гц). Через реле РС503 сигнал низкого тона включается в режиме непрерывного звучания. Через контактно транзисторный блок управления 4103 3761 обеспечивается попеременная работа сигналов (чередование тонов).





Стеклоочиститель ветрового стекла состоит из электродвигателя, червячного редуктора, концевого выключателя, биметаллического предохранителя, собранных на кронштейне, и рычажной системы, связанной с осью червячной шестерни, через которую щетки получают возвратно-поступательное движение.





Техническая характеристика стеклоочистителя
Тип стеклоочистителя CJI137

Электродвигатель 12 В, 8,5 Вт МЭ227-Б

Число двойных ходов щеток в мин:

на малой скорости, не более 45

на большой скорости, не менее 50

Усилие прижима щеток к стеклу, Н (гс) 4,4—5,99

(450—600)

Размах щеток по смоченному стеклу, ° 105±6

Потребляемый ток, А, не более 6



Управление стеклоочистителем осуществляется переключателем, расположенным на панели приборов. После выключения переключателя электродвигатель сразу не останавливается, и щетки продолжают двигаться по стеклу до тех пор, пока не дойдут до крайних нижних положений. В этот момент сработает концевой выключатель и электродвигатель остановится.




Плавкие предохранители. Семь предохранителей на 8 А и три на 16 А установлены в блоке ПР-112, расположенном ниже панели приборов слева от колонки рулевого управления. Плавкие предохранители — устройства одноразового действия. При возникновении короткого замыкания в цепи плавкий предохранитель перегорает, и питание соответствующего потребителя прекращается.

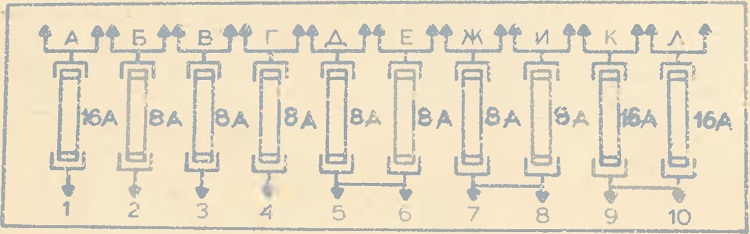

Рис. 71. Схема блока предохранителей



№ предо­хранителя

Макс. допусти мый ток. А

Защищаемые цепи

РАФ-2203-01

РАФ-22031-01

РАФ-22035-01

1

16

фар, противотум* освещения номер

шных фар, фонарей «стоп», фонарей яого знака, освещения щитка прибо­ров, часов

фонарей санитарного знака

2

8



специальных

плафонов



3

8



переднего

поворотного

прожектора



4

8



крышного

вентилятора



5, 6

8+8



звуковых сигналов заднего поворот­ного прожектора, проблескового маяка



7

8

электродвигателя омывателя ветрового стекла, розетки

для переносной лампы

8

8

плафонов внутреннего освещения, аварийного выклю­чателя

9

16

электродвигателя отопителя салона, указателей пово рота

10

16

фонарей освещения заднего хода, электродвигателя отопителя кабины водителя, контрольной лампы и ука­зателя давления масла в двигателе, указателя темпера­туры охлаждающей жидкости двигателя, контрольной лампы аварийного перегрева охлаждающей жидкости двигателя, указателя бензина, контрольной лампы вклю­чения стояночного тормоза, контрольной лампы вы­хода из строя рабочих тормозов





Электрические цепи зажигания, пуска двигателя и зарядки аккумуляторной батареи плавкими предохранителями не защищаются
