Снятие монтажного блока предохранителей,
расположенного в салоне, проводите в следующем порядке.
1.Отсоедините
провод от клеммы "–" аккумуляторной батареи.

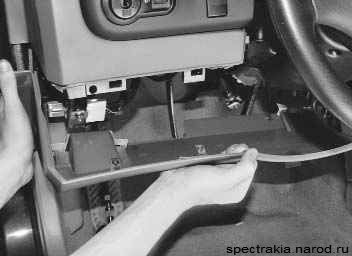

2.Снимите
левую нижнюю облицовку панели приборов (смотрите
"Монтаж левой нижней облицовки приборной
панели").

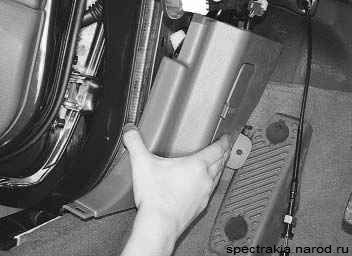

3.Снимите
нижнюю облицовку передней стойки (смотрите
"Облицовка стоек кузова").
4.Отверните
две гайки крепления...

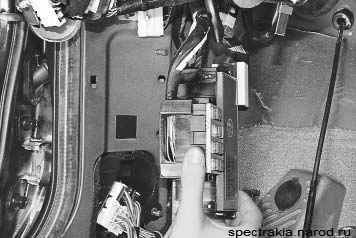

5....и
снимите блок предохранителей в сборе с
кронштейном и блоком ETWIS.

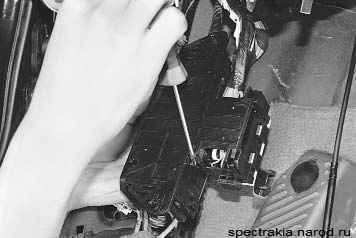

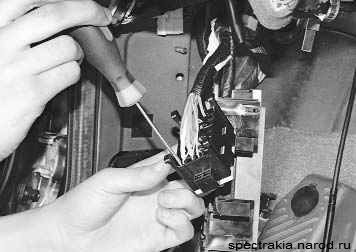

6.Отожмите
отверткой фиксаторы...

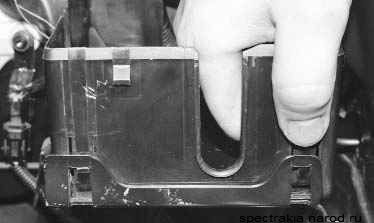

7....и
отсоедините монтажный блок от кронштейна.

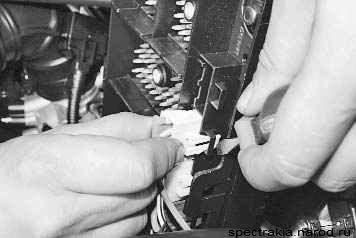

8.Запомните
или запишите расположение проводов, чтобы при
установке подсоединить их на прежние места, и
отсоедините провода от монтажного блока
предохранителей.
9.Установите
детали в порядке, обратном снятию.
Для снятия монтажного блока дополнительных реле,
расположенного в салоне, выполните следующие операции.
1.Отсоедините
провод от клеммы "–" аккумуляторной батареи.
2.Снимите
левую нижнюю облицовку панели приборов (смотрите
"Монтаж левой нижней облицовки приборной
панели").

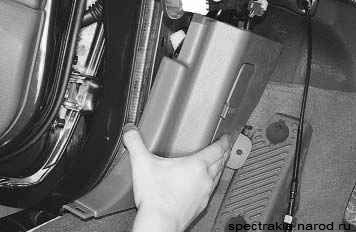

3.Снимите
нижнюю облицовку передней стойки (смотрите
"Облицовка стоек кузова").

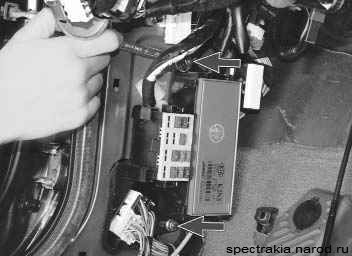

4.Отверните
гайку крепления...

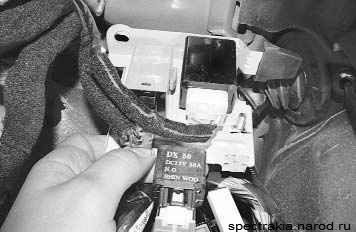

5....отведите
монтажный блок и снимите его, отсоединив от реле
колодки жгута проводов или реле от монтажного
блока.
6.Установите
детали в порядке, обратном снятию.
Снятие монтажного блока реле и предохранителей,
расположенного в моторном отсеке, проводите в следующем порядке.
1.Отсоедините
провод от клеммы "–" аккумуляторной батареи.

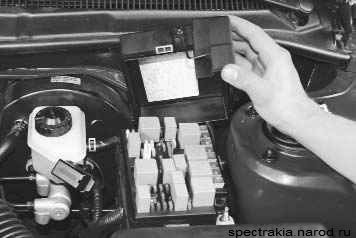

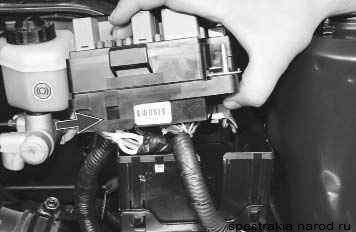

2.Нажмите
на фиксатор...
3....и
снимите крышку монтажного блока.

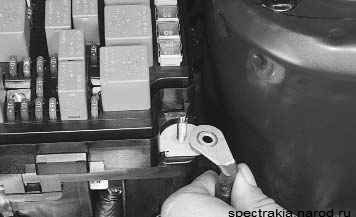

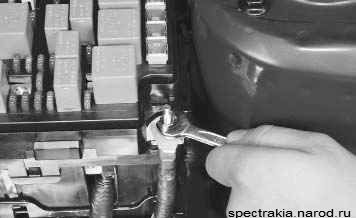

4.Отверните
гайку крепления...
5....и
снимите провод со шпильки.

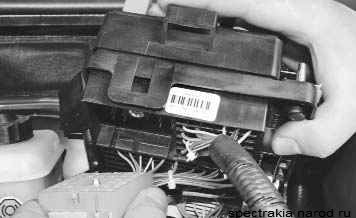

6.Отожмите
фиксатор и выведите монтажный блок из
кронштейна.

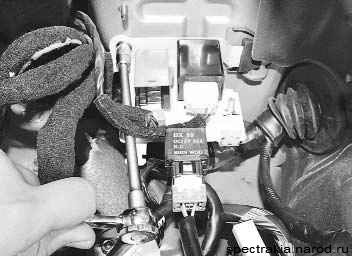

7.Выверните
болт крепления...

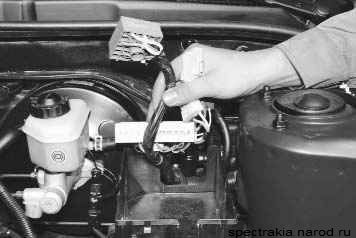

8....и
отсоедините от монтажного блока колодку жгута
проводов.

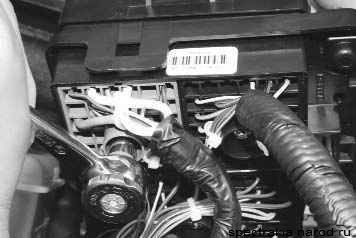

9.Аналогично
отсоедините остальные колодки.
10.Отожмите
отверткой фиксатор и отсоедините от монтажного
блока малые колодки жгута проводов.
11.Отведите
жгуты проводов в сторону...
12....и,
отжав фиксаторы, снимите кронштейн монтажного
блока реле и предохранителей.
