Киа Спектра. Предохранители и реле

Рекомендации
Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.
Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.

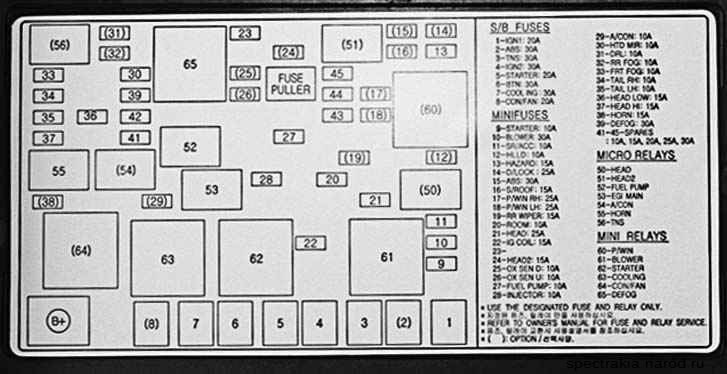

рисунок 10.1. Схема расположения реле и предохранителей и их назначение

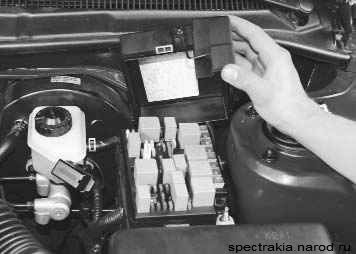

Большинство предохранителей и реле находится в монтажном блоке, расположенном в моторном отсеке автомобиля. На внутренней стороне крышки монтажного блока нанесено расположение и назначение предохранителей и реле в монтажном блоке (рисунок 10.1). Цепи, защищаемые предохранителями и реле, приведены в табл. 10.1. Также в монтажном блоке находится специальный пластиковый пинцет для снятия предохранителей (на обратной стороне крышки его расположение обозначено надписью "FUSE PULLER", смотрите рисунок 10.1).

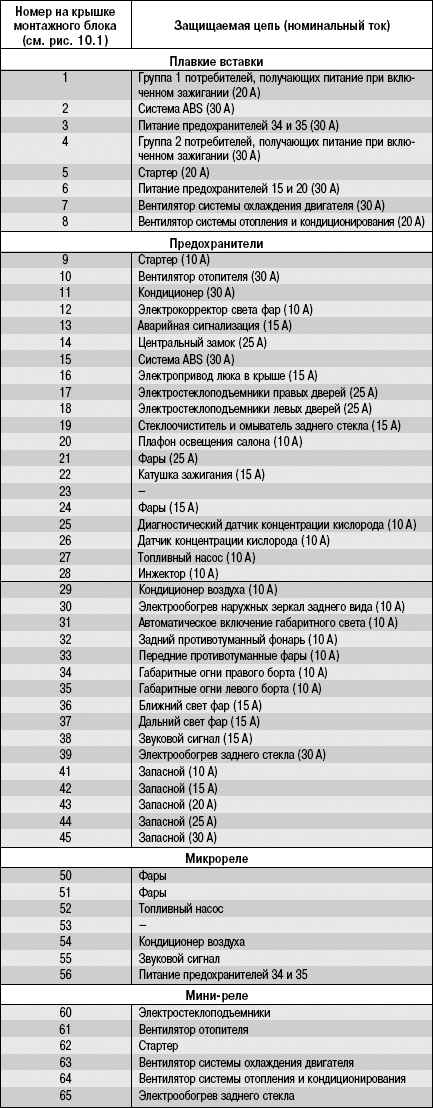

Таблица 10.1 Цепи, защищаемые предохранителями, находящимися в монтажном блоке реле и предохранителей, расположенном в моторном отсеке

ЗАМЕТКА
Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу

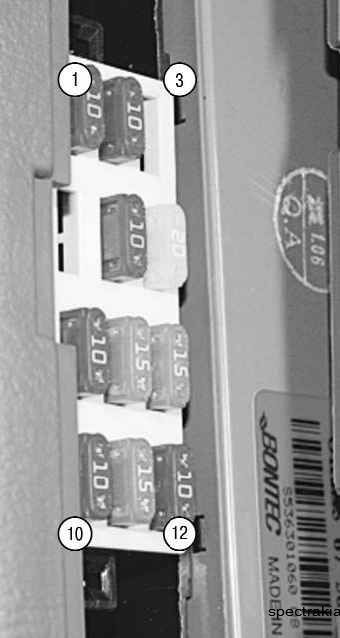

рисунок 10.2. Монтажный блок предохранителей, расположенный в салоне

Часть предохранителей расположена в монтажном блоке салона (рисунок 10.2) под панелью приборов справа.

Цепи, защищаемые предохранителями, обозначены на внутренней стороне крышки и приведены в табл. 10.2.

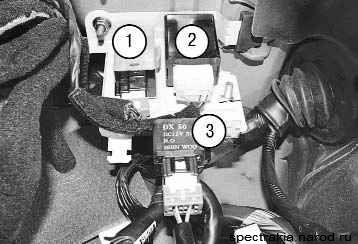

рисунок 10.3. Монтажный блок дополнительных реле в салоне: 1 – реле указателей поворота и аварийной сигнализации; 2 – реле системы центральной блокировки замков; 3 – реле противотуманных фар

Над монтажным блоком предохранителей находится монтажный блок дополнительных реле (рисунок 10.3). Для доступа к монтажному блоку необходимо снять левую нижнюю облицовку панели приборов (смотрите "Монтаж левой нижней облицовки приборной панели").

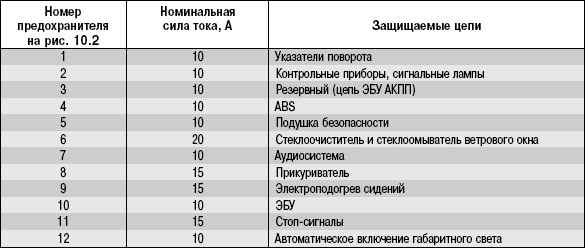

Таблица 10.2 Цепи, защищаемые предохранителями, находящимися в монтажном блоке предохранителей, расположенном в салоне
