1.Для
получения доступа к монтажному блоку
предохранителей, расположенному в салоне,
снимите крышку, отжав фиксатор в направлении,
указанном стрелкой.

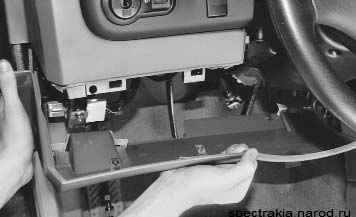

2.Для
получения доступа к монтажному блоку
дополнительных реле снимите левую нижнюю
облицовку панели приборов (смотрите "Монтаж
левой нижней облицовки приборной панели").

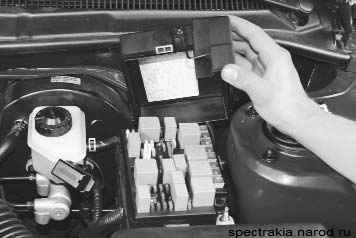

3.Для
получения доступа к монтажному блоку,
расположенному в моторном отсеке, нажмите на
фиксатор...
4....и
откройте его крышку.

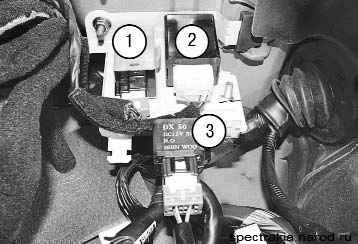

рисунок 10.3. Монтажный блок дополнительных
реле в салоне: 1 – реле указателей поворота и аварийной
сигнализации; 2 – реле системы центральной блокировки
замков; 3 – реле противотуманных фар
5.Прежде
чем заменить перегоревшие предохранитель, реле
или плавкую вставку, выясните причину их
перегорания и устраните ее. При поисках
неисправности просмотрите указанные в табл. 10.1
и 10.2, а также нарисунок
10.3цепи,
которые защищает данный предохранитель, реле или
плавкая вставка.
Не заменяйте
предохранители перемычками или предохранителями,
рассчитанными на другую силу тока, а также
самодельными перемычками – это может привести к
повреждению электрических приборов и даже к
пожару.

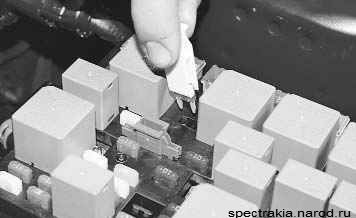

6.Зацепите
пинцетом, находящимся в монтажном блоке,
предохранитель...

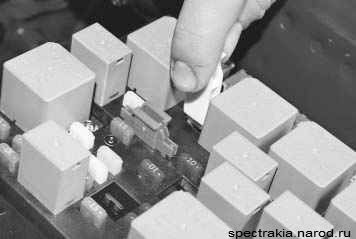

7....и
извлеките его из контактного разъема.
8.Так
выглядит перегоревший предохранитель (показанная
стрелкой перемычка внутри держателя перегорела и
разомкнулась). Для замены предохранителя можно
использовать запасной предохранитель того же
номинала (и цвета).

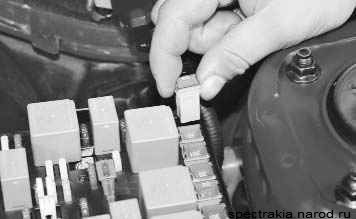

9.При
необходимости замены извлеките реле, покачивая
его из стороны в сторону.
10.Плавкие
вставки заменяются аналогично реле.

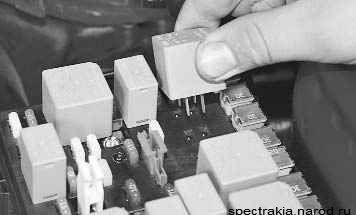

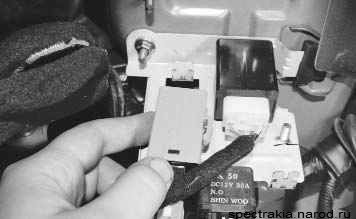

11.Для
замены дополнительных реле снимите реле с
держателя, потянув реле в сторону от монтажного
блока...

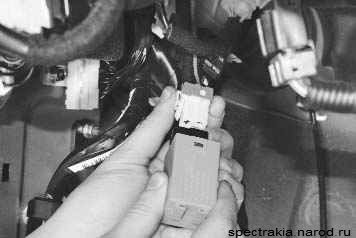

12....и
отсоедините от реле колодку жгута проводов,
отжав фиксатор колодки.
