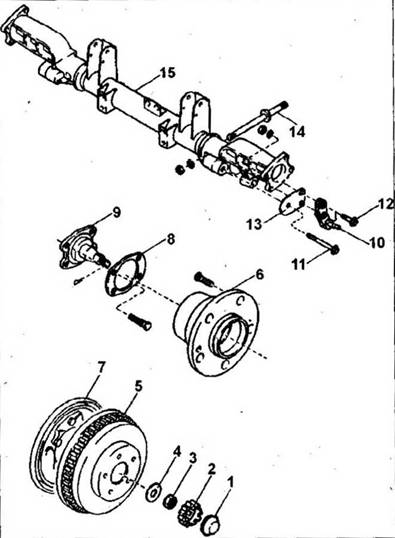

9.0 Ступица заднего колеса
1 — защитный колпачок гайки ступицы
2 — корончатая гайка
3 — гайка ступицы колоса
4 — шайба
5 — тормозной барабан
6 — ступица заднего колеса
7 — тормозной барабан
8 — прокладка
9 — ось ступицы
10 — болт крепления нижней опоры амортизатора
11 — болт крепления нижнего продольного рычага подвески
12 — болт
13 — кронштейн нижнего продольного рычага
14 — болт крепления тяги I Шара 15 — соединитель рычагов (поперечная балка)
1) Поддомкратьте автомобиль, установите его заднюю часть на подставочные козлы и снимите соответствующее заднее колесо.
2) Вывинтите два болта крепления тормозного барабана.
3) Снимите пылезащитный колпачок, извлеките шплинт 1, которым фиксируется гайка ступицы, отвинтите корончатую гайку 2, а затем — гайку 3 ступицы и снимите прокладочную шайбу 4 (см. иллюстрацию).
9.3 Снимите пылезащитный колпачок, извлеките шплинт 1, которым фиксируется гайка ступицы, отвинтите корончатую гайку 2, а затем — гайку 3 ступицы и снимите прокладочную шайбу 4
4) Снимите тормозной барабан, вывинтите болты крепления и снимите ступицу в сборе с подшипником.

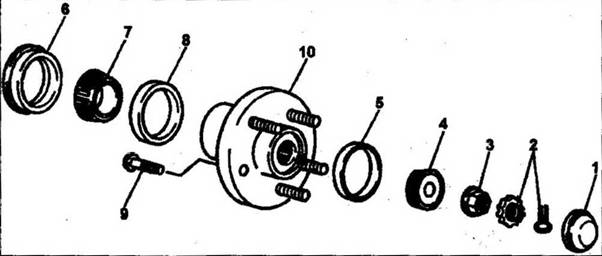

9.0а Ступица и подшипник ступицы заднего колеса
1 — защитный колпачок гайки ступицы заднего колеса
2 — шплинт и корончатая гайка
3 — гайка ступицы заднего колеса
4 — подшипник
5 — наружное кольцо подшипника
6 — сальник
7 — подшипник ступицы
8 — наружное кольцо подшипника
9 — колесный болт
10 — ступица
5) Выпрессуйте, если необходимо, подшипник ступицы с помощью соответствующей оправки, например, ОК4Ю111012 (см. иллюстрацию).
9.5 Выпрессуйте, если необходимо, подшипник ступицы с помощью соответствующей оправы
Установка ступицы
заднего колеса
производится в последовательности, обратной снятию.
6) Почистите ось ступицы и установите на нее ступицу.
7) Нанесите на резьбу оси и на прокладочную шайбу смазку, навинтите гайку ступицы и затяните ее с усилием 134 Нм.
8) Навинтите корончатую гайку, зафиксируйте обе гайки шплинтом и набейте на гайку ступицы пылезащитный колпачок.
9) Проверьте биение ступицы с помощью индикатора стрелочного типа (см. иллюстрацию). Максимальное допустимое значение биения ступицы составляет 0,05 мм.
9.9 Проверьте биение ступицы с помощью индикатора стрелочного типа
