Киа Карнивал. Снятие головки блока цилиндров двигателя К5
1 — Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора. 2 — Слейте охлаждающую жидкость (см. иллюстрацию). 3 — Слейте моторное масло. 4 — Снимите заднюю крышку ремня привода распределительных валов. 5 — Вывинтите два болта 1 крепления верхнего шланга системы охлаждения (см. иллюстрацию). 6- Отсоедините штекер 2 датчика положения распределительного вала и штекер 3 кислородного датчика — лямбда-зонда (см. иллюстрацию 4.5). 7 — Отсоедините штекеры 1 катушек зажигания, штекеры 2 питания топливных форсунок и штекер 3 датчика температуры впускаемого воздуха (см. иллюстрацию).
4.7 Отсоедините штекеры 1 катушек зажигание, штекеры 2 питания топливных форсунок и штекер 3 датчика температуры впускаемого воздуха

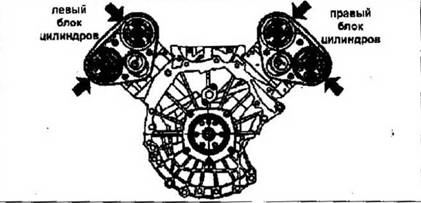

3.54 Убедитесь, что установочные метки на шестернях распределительных валов расположены должным образом (см. стрелки)
4.2 Слейте охлаждающую жидкость 1- пробка сливного отверстия 8 — Отсоедините топливопровод от топливной рампы (см. иллюстрацию 4.7), 9 — Отсоедините шланг 5 охлаждающей жидкости (см. иллюстрацию 4.7). 10 — Вывинтите пять болтов, отвинтите две гайки и снимите впускной коллектор. 11 — Снимите выпускной коллектор (см. иллюстрацию). 12 — Снимите крышку корпуса подшипников распределительных валов. 13 — Снимите распределительные валы (см. главу «Ремни привода распределительных валов»).
4.11 Выпускной коллектор
4.5 вывинтите два болта 1 крепления верхнего шланга системы охлаждения 14 — Равномерно ослабьте затяжку болтов крепления головки блока цилиндров за два или три прохода в последовательности, указанной на иллюстрации. 15 — Вывинтите болты крепления иснимите головку сблока цилиндров. Снимите прокладку головки блока цилиндров. 16 — Сожмите пружину клапана с помощью специальногосъемникэ ОК993120001 и извлеките сухари клапана (см. иллюстрацию). 17 — Аккуратно извлеките верхнюю тарелку пружины клапана, а затем — собственно пружину. Аналогично извлеките пружины оставшихся клапанов. 18 — Обозначьте клапаны, чтобы установить их, каждый на свое место.
4.14 Равномерно ослабьте затяжку болтов крепления головки блока цилиндров за два или три прохода в указанной последовательности

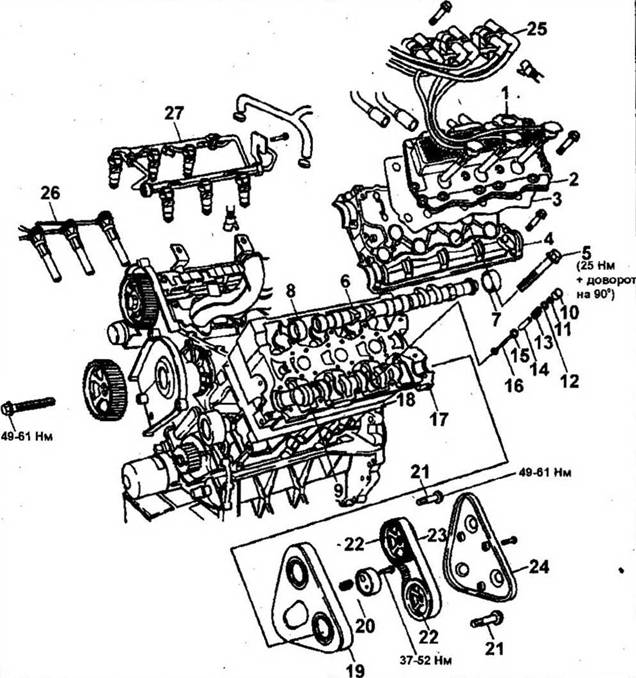

Головка блока цилиндрой 1- крышка маслоналивной горловины 2- крышка головки блока цилиндров 3- прокладка крышки головки блока цилиндров 4- корпус подшипников распределительных валов 5 — болт крепления головки блока цилиндров 6- распределительный вал 7- заднни сальник распределительного вала (сальник коричневою цвета) 8- передний сальник распределительного вала впускных клапанов (сальник красного цвета) 9 — передний сальник распределительного вела выпускных клапанов (сальник черного цвета) 10 — гидравлический толкатель 11- сухари клапана 12- верхняя тарелка пружины клапана 13- пружина клапана 14- направляющая втулка клапана 15- седло клапана 16 — клапан 17 — головка блока цилиндров 18 — прокладка головки блока цилиндров 19 — задняя крышка зубчатого ремня привода распределительных валов 20- натяжитель зубчатого ремня привода распределительных валов 21 — болт крепления задней шестерни распределительного вала 22 — задняя шестерня распределительного вала 23 — зубчатый ремень привода распределительных валов 24- защитная крышка зубчатого ремня привода распределительных валов 25- катушка зажигания 26- провода высокого напряжения 27- топливопровод
4.16Сожмителружимуклагтанаспомощью специального съемника ОКООЗ 120 001 19 — Аккуратно извлеките клапаны из головки блока цилиндров.
