Киа Карнивал. Ремни привода распределительных валов двигателя К5 - снятие





Ведомая шестерня газораспределительного механизма расположена на распределительном валу впускных клапанов, следовательно, распределительный вал впускных клапанов приводится в действие зубчатым ремнем привода газораспределительного механизма. Привод распределительного вала выпускных клапанов выполняется отдельным небольшим зубчатым ремнем от шестерни на заднем торце вала.

Снятие

1 — Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.

2 — Снимите переднюю защитную крышку зубчатого ремня привода газораспределительного механизма.

3 — Снимите воздухозаборник 1 (см. иллюстрацию).

2.36 Отожмите плунжер в корпус натяжителя до совпадения отверстий «а» (см. ил люстрацию) и зафиксируйте плунжер в корпусе, вставив в отверстия «а» штырь диаметром 2 мм

2.37 Установите автоматический натяжитель на его посадочное место, затяните болт А с усилием 22-25 Нм, болты В — с усилием 40-50 Нм

2.39 Затяните болт 1 крепления передней части защитной крышки привода газораспределительного механизма с усилием 2B-3S Нм, болт 5 — с усилием 40-50 Нм, о болты 2, 3, 4,6, 7 — с усилием 7S-90 Нм

3-3 Снимите воздухозаборник 1

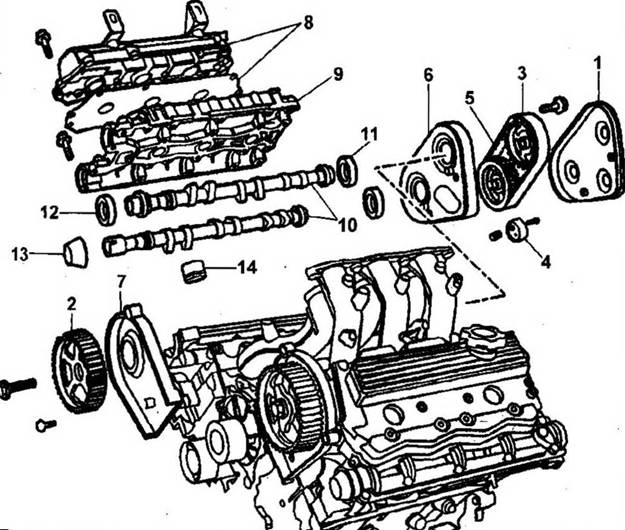

3.0 Зубчатый ремень привода распределительных валов (головка правого блока цилиндров)

1- защитная крышка зубчатого ремня привода распределительных валов

2-  ведомая шестерня газораспределительного механизма (передняя шестерня)

3-  шестерня на заднем торце распределительного попа (задняя шестерня)

4-  натяжной ролик зубчатого ремня привода распределительных валов

5 — зубчатый ремень привода распределительных валов

6  — задняя крышка ремня привода распределительных валов

7  — верхняя часть крышки привода газораспределительного механизма

8  — крышка и прокладка головки блока цилиндров

9  — корпус подшипников распределительных валов

10  — распределительный вал

11  — задний сальник распределительного вала коричневого цвета

12  — передний сальник распределительного вала впускных клапанов (красного цвета)

13  — передний сальник распределительного вала выпускных клапанов (черного цвета)

14  — гидравлический толкатель

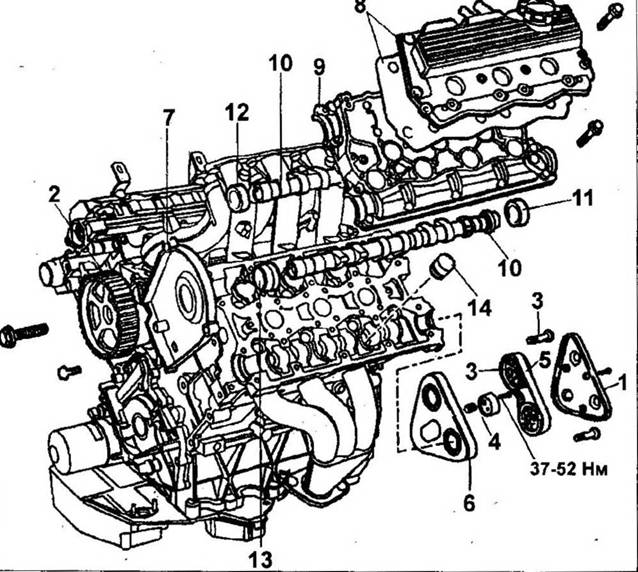

3.0а Зубчатый ремень привода распределительных валов (головка левого блока цилиндров)

1- защитная крышка зубчатого ремня привода распределительных валов

2- ведомая шестерня газораспределительного механизма (передняя шестерня)

3- шестерня на заднем торце распределительного вала (задняя шестерня)

4 — натяжной ролик зубчатого ремня привода распределительных валов

5- зубчатый ремень привода распределительных валов

6- задняя крышка ремня привода распределительных валов

7 — верхняя часть крышки привода газораспределительного механизма

8- крышка и прокладка головки блока цилиндров

9- корпус подшипников распределительных валов

10- распределительный вал

11- задний сальник распределительного вала коричневого цвета

12- передний сальник распределительного вала впускных клапанов (красного цвета)

13- передний сальник распределительного вала выпускных клапанов (черного цвета)

14- гидравлический толкатель

3.6 Отсоедините трос 1 акселератора от дроссельной заслонки



3.10 Отсоедините шланги 1 вентиляции картера от крышки головки левого блока цилиндров





3.11 Отсоедините шланг 1 вентиляции картера и возвратный топливопровод 2 от впускного коллектора



3.12 Отсоедините держатель 1 жгута проводов от впускного коллектора





3.13 Отсоедините штекер 1 клапана регулировки длины впускного тракта, шланг 2 вакуумного усилителя тормозного привода и шланг 3 клапана продувки адсорбера

3.17 Вывинтите верхний болт 1 крепления автоматического натяжителя 2 зубчатого ремня привода газораспределительного механизма

4 — Отсоедините штекер датчика массового расхода воздуха.

5 — Снимите хомут крепления, вывинтите три болта и снимите воздушный фильтр 2 (см. иллюстрацию 3.3).
