(головка правого блока цилиндров)
6 — Отсоедините трос 1 акселератора от дроссельной заслонки (см. иллюстрацию).
7 — Отсоедините штекер 2 датчика положения дроссельной заслонки, а также штекер 3 датчика регулятора оборотов холостого хода (см. иллюстрацию 3.6).
8 — Отсоедините шланг 4 вентиляции картера от дроссельной заслонки (см. иллюстрацию 3.6).
9 — Отсоедините провода высокого напряжения от свечей зажигания
10 — Отсоедините шланги 1 вентиляции картера от крышки головки левого блока цилиндров (см. иллюстрацию).
11 — Отсоедините шланг 1 вентиляции картера, а также возвратный топливопровод 2 от впускного коллектора (см. иллюстрацию).
12 — Отсоедините держатель 1 жгута проводов от впускного коллектора (см. иллюстрацию).
13 — Отсоедините штекер 1 клапана регулировки длины впускного тракта, шланг 2 вакуумного усилителя тормозного привода и шланг клапана продувки адсорбера (см. иллюстрацию).
14 — Вывинтите четыре болта 4, отвинтите две гайки 5 и снимите впускной коллектор (см. иллюстрацию 3.13).
15 — Вывинтите три болта и снимите защитную крышку зубчатого ремня привода распределительных валов правого блока цилиндров.
18 — Ослабьте затяжку болтов крепления передней и задней шестерен распределительных валов.
Вывинтите верхний болт 1 крепления автоматического натяжителя 2 зубчатого ремня привода газораспределительного механизма (см. иллюстрацию).
Ослабьте затяжку нижнего болта крепления автоматического натяжителя 2 и отведите ролик 3 натяжителя от зубчатого ремня привода газораспределительного механизма, отжав плунжер в корпус натяжителя (см. пункт 2.27). Затем вывинтите болт и снимите автоматический натяжитель (см. иллюстрацию 3.17).
19 — Снимите зубчатый ремень привода газораспределительного механизма (см. соответствующую главу).
Внимание! Не проворачивайте коленчатый вал, если зубчатый ремень привода газораспределительного механизма снят, а головки блоков цилиндров установлены на их посадочные места
20 — Снимите ведомую шестерню газораспределительного механизма (переднюю шестерню).
21 — Вывинтите четыре болта и снимите верхнюю часть защитной крышки привода газораспределительного механизма.
22 — Снимите натяжитель зубчатого ремня привода распределительных валов.
Внимание! Пружина натяжителя зубчатого ремня привода распределительных валов подлежит замене каждый раз после замены ремня (см. иллюстрацию 3.0б).
3.06 Пружина натяжителя зубчатого ремня привода распределительных валов подлежит замене каждый раз после замены ремня

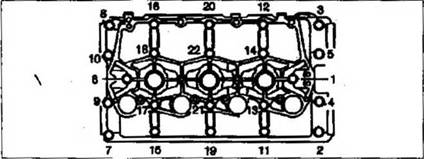

3.27 равномерно ослабьте затяжку, а затем вывинтите болты крепления корпуса подшипников распределительных валов к головке блока цилиндров в указанной последовательности
3.31 Отсоедините шланги 2 вентиляции картера от крышки головки блока цилиндров
3.34 Нанесите тонкий слой свежего моторного масла на рабочую поверхность толкателей
3.39 Нанесите слой герметика Hylogrip 2000 толщиной 2 мм по периметру корпуса подшипников
3.0 в Гидравлический толкатель
23 — Снимите зубчатый ремень привода распределительных валов правого блока цилиндров.
Внимание! Если необходимо снять также распределительные валы и гидравлические толкатели, то выполните следующие действия:
24 — Снимите задние шестерни распределительных валов.
25 — Вывинтите два болта и снимите заднюю крышку зубчатого ремня привода распределительных валов с головки блока цилиндров.
26 — Вывинтите четырнадцать болтов и снимите крышку головки блока цилиндров, а также прокладку крышки.
27 — Равномерно ослабьте затяжку, а затем вывинтите болты крепления корпуса подшипников распределительных валов к головке блока цилиндров в последовательности, указанной на иллюстрации.
28 — Снимите корпус подшипников распределительных валов, а затем — собственно распределительные валы.
29 — Обозначьте монтажное положение гидравлических толкателей, чтобы установить каждый на свое место, и извлеките двенадцать толкателей с помощью присоски.
Внимание! Снятые гидравлические толкатели установите вертикально в емкое/ь с чистым моторным маслом (см. иллюстрацию 3.0в).
(головка левого блока цилиндров)
30 — Отсоедините провода высокого напряжения.
31 — Отсоедините шланги 2 вентиляции картера от крышки головки блока цилиндров (см. иллюстрацию).
32 — Вывинтите два болта 2 крепления верхнего шланга системы охлаждения (см. иллюстрацию 3.31).
33 — Отсоедините штекер З датчика положения распределительного вала и штекер 4 кислородного датчика — лямбда-зонда (см. иллюстрацию 3.31).
Далее снятие ремня привода распределительных валов левого блока цилиндров производится аналогично снятию ремня привода распределительных валов правого блока цилиндров
