Киа Карнивал. Ремни привода распределительных валов двигателя К5 — установка
34 — Нанесите тонкий слой свежего моторного масла на рабочую поверхность толкателей (см. иллюстрацию) и установите гидравлические толкатели, каждый — на свое место.
35 — Проверьте легкость хода гидравлических толкателей.
36 — Осмотрите кулачки распределительного вала. Проверьте состояние вала на износ и механические повреждения, при необходимости, замените вал.
37 — Смажьте шейки распределительных валов и котактные поверхности корпуса подшипников валов небольшим количеством моторного масла и установите распределительные валы на их посадочные места.
38 — Очистите уплотняемые поверхности головки блока цилиндров и корпуса подшипников распределительных валов. Для очистки используйте пластмассовый скребок, при необходимости, растворитель Hylomar Easy Clean и чистую ветошь без ворса.
39 — Нанесите слой герметика Hylogrip 2000 толщиной 2 мм по периметру корпуса подшипников (см. иллюстрацию).
40 — Набейте новые сальники распределительных валов.
41 — Смажьте кулачки распределительных валов небольшим количеством моторного масла.
42 — Установите корпус подшипников распределительных валов на его посадочное место и затяните болты его крепления с усилием 7-10 Нм в последовательности, указанной на иллюстрации.
43 — Очистите контактные поверхности крышки головки блока цилиндров и корпуса подшипников распределительных валов, замените прокладку крышки на новую и установите крышку головки блока цилиндров на ее посадочное место.
3.42 Последовательность затяжки болтов крепления корпуса подшипников распределительных валов (правый блок цилиндров)

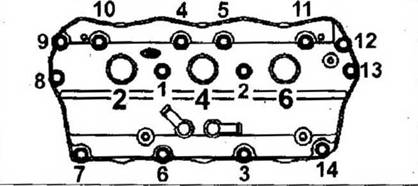

3.44 Последовательность затяжки болтов крепления крышки головки правого блока цилиндров

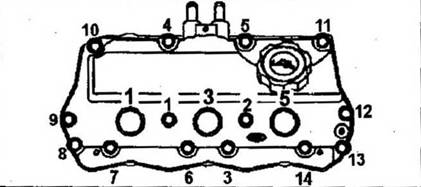

3.44а Последовательность затяжки болтов крепления крышки головкой левого блока цилиндров

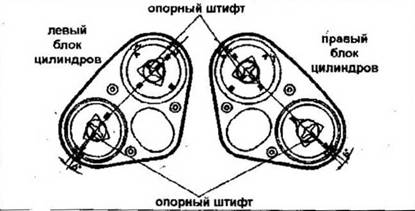

3.48 Установите задние шестерни распределительных валов. Убедитесь, что установочные метки при этом расположены должным образом
44 — Затяните болты крепления крышки головки блока цилиндров с усилием 7-10 Нм в последовательности, указанной на1 иллюстрации.
45 — Установите верхнюю часть защитной крышки привода газораспределительного механизма и заднюю крышку зубчатого ремня привода распределительных валов.
46 — Установите ведомые шестерни газораспределительного механизма (передние шестерни), затяните болты их крепления с усилием 49 61 Нм.
47 — Установите зубчатый ремень привода газораспределительного механизма (см. соответствующую главу).
48 — Установите задние шестерни распределительных валов. Убедитесь, что установочные ме!ки при этом расположены должным образом.
Правый блок цилиндров: совместите метку «В» шестерни распределительного вала впускных клапанов с опорным штифтом, стрелка «А» при этом должна указывать вверх.
Левый блок цилиндров: совместите метку «А» шестерни распределительного вала впускных клапанов с опорным штифтом, стрелка «А» при этом должна указывать вверх.
Оба блока цилиндров: доведите метку «А» шестерни распределительного вала выпускных клапанов до упорного штифта, метка «А» при этом должна совместиться с указателем на задней крышке ремня привода распределительных валов (см. иллюстрацию).
49 — Установите натяжитель зубчатого ремня привода распределительных валов.
50 — Уложите ремень привода распределительных валов на шестерни.
51- Проверните коленчатый вал двигателя на 90° по часовой стрелке, чтобы отрегулировать натяжение пружины натяжителя и затяните болт крепления натяжителя с усилием 37-52 Нм.
52 — Измерьте натяжение ремня привода распределительных валов на участках, обозначенных стрелками на иллюстрации.
53 — Проверните коленчатый вал на два оборота по направлению вращения двигателя. Установочные метки газораспределительного механизма на шестерне и двигателе должны совпасть.
3.52 Измерьте натяжение ремня привода распределительных валов (см. стрелки)
54 — Убедитесь, что установочные метки на шестернях распределительных валов расположены должным образом (см. стрелки на иллюстрации).
Далее установка демонтированных компонентов производится в последовательности, обратной снятию.SHAPE \* MERGEFORMAT
