КАЗ-606А. Ограничители максимального числа оборотов коленчатого вала двигателя
Ограничитель максимального числа оборотов
коленчатого вала двигателя автомобиля КАЗ-606А установлен между
карбюратором и впускным трубопроводом. Он имеет две заслонки (рис. 64),
закрепленные на общей оси 4.
Ось заслонок, поворачивающаяся на двух роликовых подшипниках 14 и 15,
смещена относительно оси патрубков корпуса на 3,2 мм. Заслонки в
положении полного открытия располагаются под углом 9° к направлению
потока смеси. На наружном конце оси напрессован кулачок 5. К кулачку
приклепана ленточная тяга 6, соединенная с пружиной 7, другой конец
которой навернут на винт 13. Винт 8 ввернут в гайку 9, которая наружной
конической поверхностью плотно сидит в гнезде корпуса. Пружина 7,
предварительно растянутая, удерживает заслонки в открытом положении.
В цилиндре корпуса ограничителя имеется поршень 11, соединенный со
штоком 10. В паз штока свободно входит ролик 3, установленный в
кронштейне заслонки. Полость цилиндра, в которой находится шток 10
поршня, соединена с одним из патрубков корпуса /. Другая полость
сообщается с атмосферой через входной воздушный патрубок карбюратора.
При работе двигателя на заслонки ограничителя действуют силы от
скоростного напора смеси и разности давлений, а также усилие со стороны
штока 10, обусловленное разностью давлений по сторонам поршня. Все эти
силы стремятся прикрыть заслонки. Когда обороты коленчатого вала
двигателя достигнут величины, на которую настроен ограничитель,
перечисленные силы преодолеют сопротивление пружины 7 и прикроют
заслонки. Поступление смеси в цилиндры уменьшится, мощность двигателя
снизится, и обороты коленчатого вала не будут увеличиваться.
При уменьшении подачи смеси в цилиндры момент от силы со стороны штока
увеличивается, так как разрежение в патрубке возрастает. Это
обеспечивает поддержание заданных оборотов коленчатого вала при
различных нагрузках двигателя.
Момент от сил, прикрывающих заслонки, резко возрастает по мере поворота
заслонок. Чтобы избежать резкого прикрытия заслонок, тяга 6 огибает
профилированный кулачок 5, вследствие чего увеличиваются плечо
приложения, и момент от силы пружины.

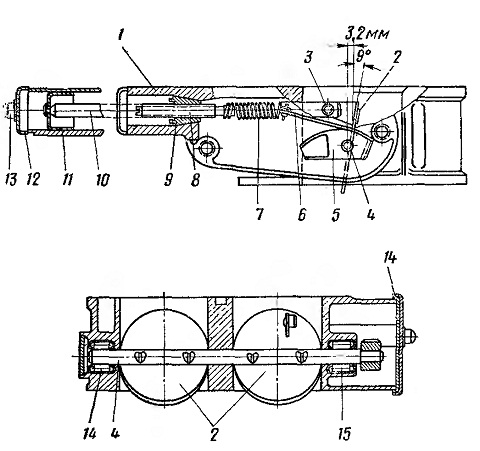

Рис. 64. Ограничитель максимального числа
оборотов коленчатого вала двигателя КАЗ-606А:
1 — корпус; 2 — заслонки ограничителя; 3 — ролик; 4— ось заслонок;
5—кулачок; 6 — тяга; 7—пружина; 8 — винт грубой регулировки; 9 — гайка
тонкой регулировки; 10 — шток поршня; 11 — поршень; 12— крышка; 13 —
винт; 14 и 15 — подшипники
