ГАЗ-66-11. Освещение и световая сигнализация
К приборам освещения и световой сигнализации относятся все внешние и
внутренние осветительные и сигнальные приборы, а также переключатели и
выключатели, служащие для управления указанными приборами. Список
применяемых ламп дан в прил. 10.

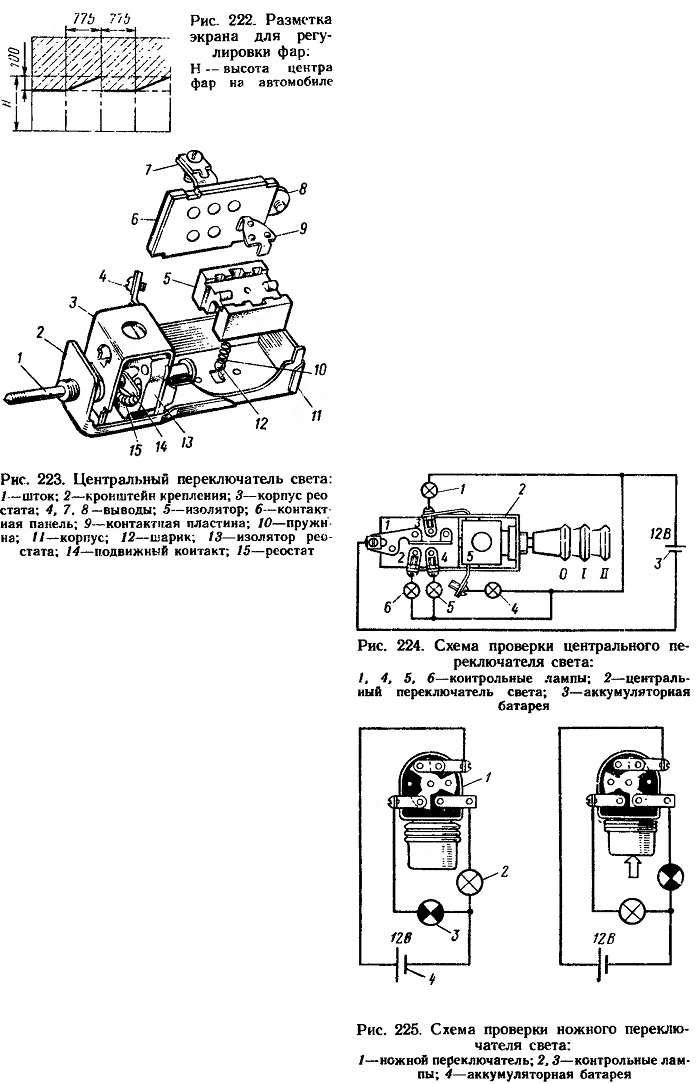

Конструктивные особенности. На автомобиле установлены двухсветные фары
ФГ122-И. Лампа имеет две нити накала. Нижняя нить накала расположена в
фокусе отражателя и дает сильный луч света (дальний свет). Верхняя
расположена выше горизонтальной оси отражателя и дает более слабый луч
света, направленный вниз и вправо. Фары автомобиля снабжены устройством,
позволяющим корректировать наклон светового пучка.
Рис. 220. Схема проверки выключателя зажигания и
стартера:
1—выключатель зажигания; 2, 4, 5, 6—контрольные лампы; 3—аккумуляторная
батарея
Рис. 221. Схема проверки выключателя зажигания
на падение напряжения:
1—выключатель зажигания; 2—амперметр; 3—переменный резистор;
4—аккумуляторная батарея
