Нижняя рама вагона-самосвала 5ВС-60

Нижняя рама вагона-самосвала 5ВС-60

Хребтовая балка 1 (рис. 33), два буферных бруса 2, две шкворневые балки 3, состоящие из левого и правого шкворневых кронштейнор каждая, и четыре цилиндровые балки 4 с цилиндровыми кронштейнами составляют нижнюю раму вагона-самосвала 5ВС-60. Хребтовая балка 1 выполнена из двух двутавров № 45,

перекрытых сверху и снизу листами толщиной по 12 мм и усиленных внутри восемью поперечными диафрагмами. По консолям вертикальные стенки двутавров хребтовой балки усилены листами толщиной 6 мм. На верхнем листе хребтовой балки в зоне шкворневых кронштейнов приварены упоры для ограничения перемещения кузова от продольных усилий.

Шкворневые кронштейны нижней рамы имеют замкнутое сечение и состоят из четырех вертикальных ребер толщиной по 10 мм, двух торцовых листов и двух внутренних ребер из листа толщиной по 8 мм, нижнего и верхнего листов толщиной соответственно 10 и 12 мм. На верхнем листе шкворневого кронштейна размещены опоры кузова, а к нижнему листу приварены скользуны.

Цилиндровые кронштейны также имеют замкнутое сечение и выполнены из вертикальных ребер толщиной 8 мм, которые перекрыты сверху и снизу листами толщиной по 12 мм.

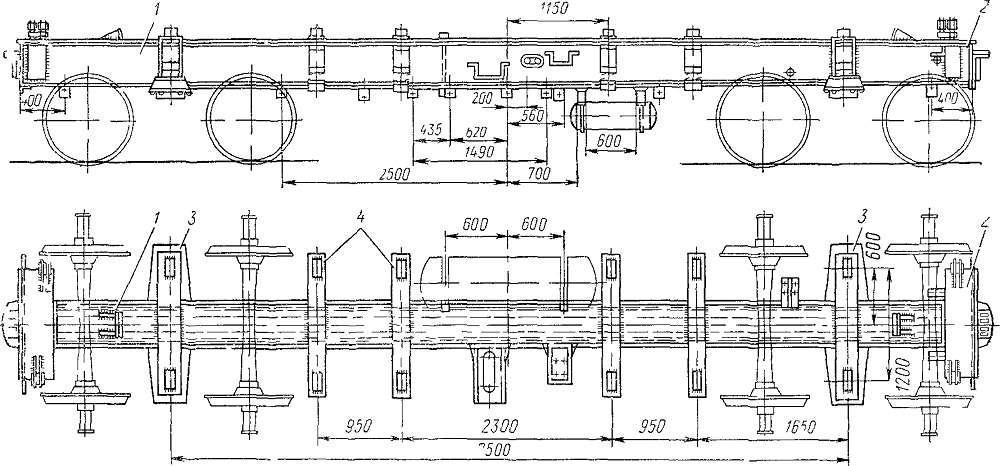

Рис. 33. Нижняя рама вагона-самосвала 5ВС-60

Механизм открывания бортов вагона-самосвала 5ВС-60

Рычажный механизм открывания бортов аналогичен по своей конструкции механизмам других типов вагонов-самосвалов и отличается от последних геометрическими размерами рычагов. Он монтируется между внутренним и наружным листами лобовой стенки думпкара. Механизм открывания бортов представляет собой двуплечий литой рычаг, который вращается на валике, укрепленном в кронштейнах лобовой стенки. Рычаг шарнирно соединен с упорной тягой, закрепленной на нижней раме, и горизонтальной тягой с головкой. Горизонтальная тяга имеет паз свободного, хода и резьбу для регулирования по длине. Синхронность работы рычагов механизма открывания борта достигается изменением длины горизонтальной тяги при монтаже механизма.

Механизм наклона кузова. У вагона-самосвала 5ВС-60 механизм наклона кузова состоит из четырех разгрузочных нетелескопических цилиндров, расположенных по два с каждой стороны от продольной оси вагона, воздухораспределителя, запасного резервуара на 370 л, трубопроводов с соединительными рукавами, механизма включения воздухораспределителя, двух кранов разгрузки, разобщительных и концевых кранов. Питание пневматической системы осуществляется от локомотива или от стационарной компрессорной установки давлением 6 ат.

Пневматическая система позволяет проводить как индивидуальную разгрузку каждого вагона в отдельности, так и групповую разгрузку всего или части состава с одного из вагонов. Конструкция оборудования механизма наклона кузова аналогична механизмам других вагонов-самосвалов.
