ВАГОНЫ-САМОСВАЛЫ 5ВС-60

Вагон-самосвал 5ВС-60 (рис. 30) представляет собой сварную цельнометаллическую конструкцию с наклоняющимся в обе стороны кузовом и открывающимися бортами. Кузов вагона-самосвала опирается на нижнюю раму, которая установлена на две двухосные тележки ЦНИИ-ХЗ-0. Вагоны-самосвалы оборудованы пневматическим типовым автоматическим тормозом с воздухораспределителем МТЗ-270-02 и серийной автосцепкой СА-З.

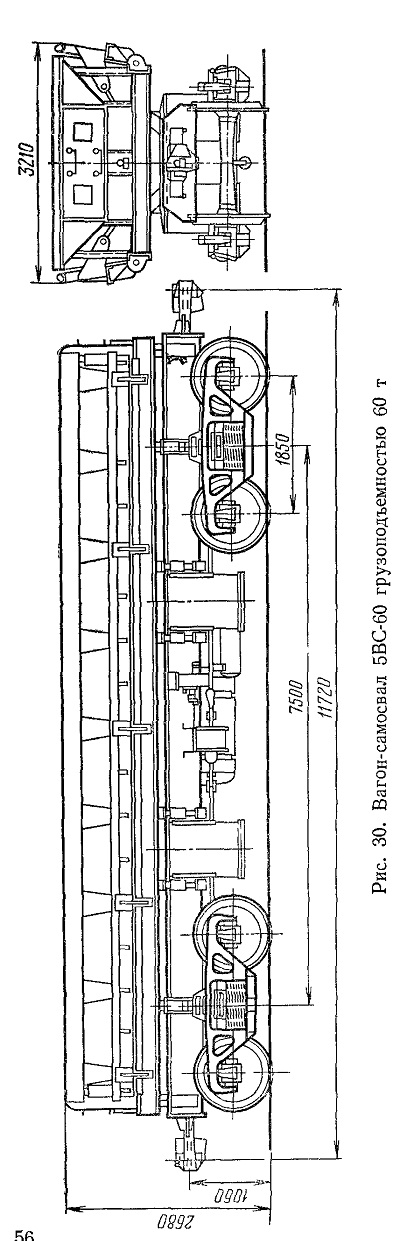

рис. 30 Вагон-самосвал 5ВС-60

Кузов вагона-самосвала. Сварная конструкция кузова вагона-самосвала 5ВС-60 состоит из верхней рамы с настилом пола, продольных бортов и лобовых стенок.

Верхняя рама кузова вагона-самосвала (рис. 31) сварена из продольных боковых 1 и поперечных 2 и 3 балок, выполненных из швеллеров соответственно № 30а и 20а. Установленные в зоне шкворневых балок и опор кузова поперечные 2 балки имеют коробчатое сечение. К продольному боковому швеллеру 1 приварены литые кронштейны (петли) 5, шарнирно соединяющие продольные борта, и козырек 4. На поперечные балки уложен нижний лист 6 пола толщиной 3 мм, который по периметру приварен к продольным швеллерам. На этот лист, в свою очередь, уложены вдоль рамы вагона деревянные брусья толщиной 75 мм из лиственной породы для

амортизации и защиты несущих элементов от ударных нагрузок. Сверху деревянные брусья закрыты верхним листом пола толщиной 10 мм.

Продольный борт (рис. 32) состоит из верхнего швеллера 8 (№ 14а), гнутого фигурного козырька 1 из листа толщиной 6 мм, приваренного к швеллеру 8, нижнего швеллера 3 (№ 20). С внутренней стороны швеллеры соединены листом 7 толщиной 8 мм. С наружной стороны борта к верхнему 8 и нижнему 3 швеллерам приварены штампованные корытообразные стойки 2 (9 шт.). Для увеличения прочности верхней обвязки борта между козырьком 1 и швеллером 8 вварены 17 ребер жесткости 6 из листа толщиной 4 мм. К нижнему швеллеру 3 приварено пять литых кронштейнов 4 для шарнирного соединения с верхней рамой, а между ними по длине борта приварено двенадцать ребер жесткости- 5 для повышения прочности и жесткости нижнего пояса.

Лобовая стенка вагона-самосвала 5ВС-60 состоит из двух крайних, двух средних и двух коротких вертикальных стоек, изготовленных из листа толщиной 8 мм, к которым приварены два наружных листа толщиной по 6 мм, внутренний лист толщиной 8 мм и верхняя профильная штампованная деталь толщиной 6 мм. Между внутренними и наружными листами лобовой стенки размещен механизм открывания бортов. Для монтажа, демонтажа и ремонта этого механизма с наружной стороны лобовой стенки к средним стойкам прикреплены бол-тами съемные листы толщиной 6 мм. Для закрепления валиков механизма в лобовых стенках размещены специальные кронштейны

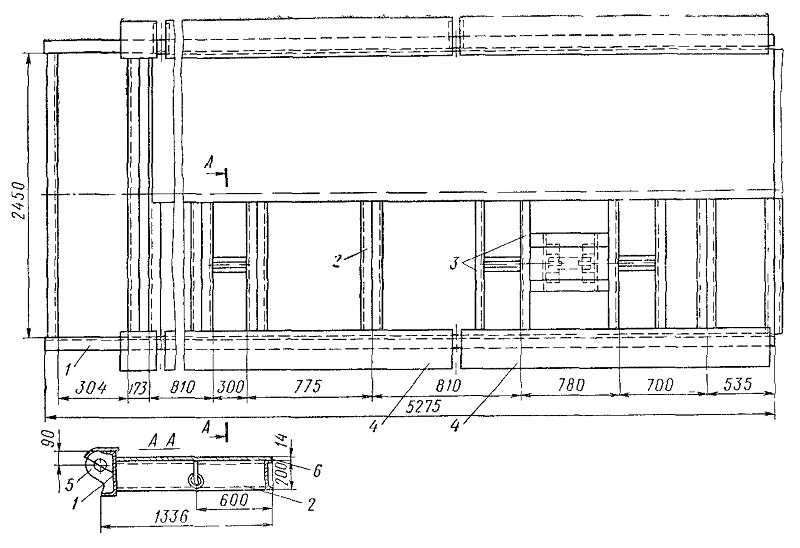

Рис. 31. Верхняя рама кузова вагона-самосвала г 5ВС-60

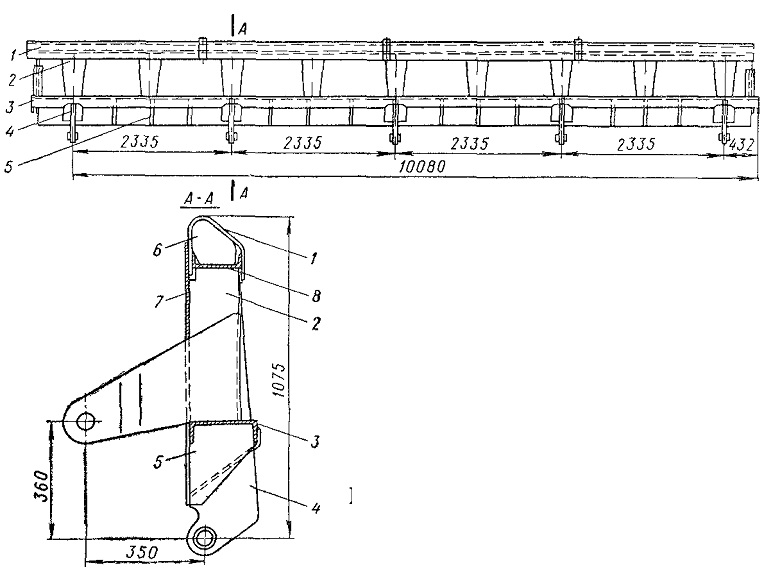

Рис. 32. Продольный борт вагона-самосвала 5ВС-60
