Камневые опоры в конструкции часов

РЕМОНТ ОСОБЫХ ЧАСОВЫХ МЕХАНИЗМОВ

Б. Камневые опоры в конструкции часов

Наиболее важным достижением в конструировании часов является применение часовых камней, запрессованных непосредственно в отверстия платин и мостов без использования каких-либо промежуточных оправ. Часы стали проще и значительно дешевле в изготовлении, значительно упростился их ремонт. Камень, запрессованный в отверстии платины, удерживается там достаточно прочно.

Для удаления камня требуется давление до 6 кГ/см2, и мало вероятно, что он может быть смещен при обычном ношении часов или во время ремонта механизма, когда камни чистят деревянной чуркой. Большое преимущество запрессованных камней по сравнению с ранее применявшимся креплением в оправе состоит в том, что они установлены с хорошей ориентацией. Камни поставляются с точными размерами наружного диаметра и, если отверстие в платине имеет правильные размеры и форму, то камень может быть установлен абсолютно точно. Другим положительным моментом посадки камня является быстрота его установки.

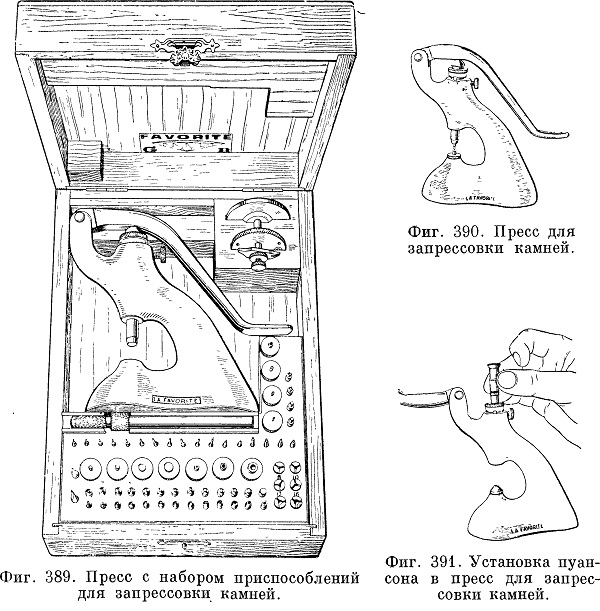

Рассмотрим некоторые устройства для запрессовки камней. В Швейцарии наиболее распространенным устройством для запрессовки является пресс «Фаворит», обычно снабженный набором различных принадлежностей (фиг. 389).

На фиг. 390 изображен этот пресс. Наковальни делают плоскими, сплошными или полыми, они устанавливаются в нижней части пресса. Пуансоны различных размеров, также сплошные или полые, устанавливаются в направляющее отверстие, расположенное в верхней части пресса, (фиг. 391). Некоторые пуансоны снабжены центрирующим конусом, например пуансон, изображенный на фиг. 392 и предназначенный для запрессовки сквозного камня баланса. Развертки, применяемые для обработки отверстий в платине, снабжены цифровой маркировкой, показывающей их размер, например 109 означает 1,09 мм. Иногда некоторые развертки маркируются на 1/100 мм больше, чем их фактический размер. Мастеру следует проверить прежде, чем ими пользоваться. На фиг. 393 изображены дополнительные приспособления, принадлежащие прессу. Прежде чем заменить сквозной камень, необходимо установить на прессе наковальню, соответствующую размеру камня. На наковальню следует уложить деталь, в которую требуется запрессовать камень так, чтобы нижняя поверхность камня была направлена вверх.

Фиг. 392. Пуансон с самоцентрирующим конусом.

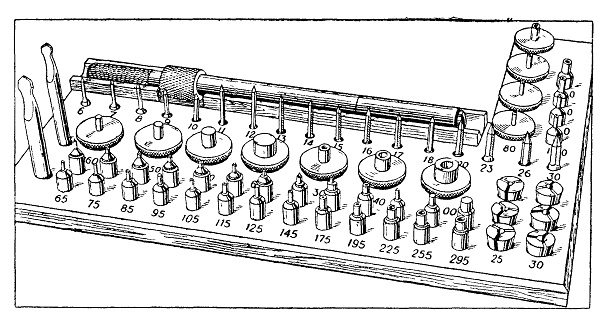

Фиг. 393. Дополнительные приспособления к прессу для запрессовки камней.

Один из пуансонов с плоским концом закрепляют в прессе. С помощью микрометрического винта, расположенного в верхней части пресса, регулируют ход пуансона таким образом, чтобы он в нижнем положении только касался поверхности камня. Отрегулировав ограничитель хода пуансона, следует зафиксировать его винтом. Это обеспечит запрессовку нового камня на требуемую глубину. Следует быть очень осторожным при определении глубины запрессовки камня. Существуют два способа установки камня — сверху или снизу. Если старый камень разбит, его следует полностью удалить. Положите лист на наковальню, а развертку вставьте в верхнюю часть пресса и расширьте отверстие. Развертку вращают до тех пор, пока ее цилиндрическая часть не будет полностью входить в отверстие, что обеспечит точный его размер. При необходимости значительного увеличения отверстия рекомендуется применять несколько разверток с постепенным увеличением их размера, чтобы не допустить возможного смещения центра отверстия. Не всегда можно найти камень

нужного диаметра после развертывания отверстия. В этом случае следует применить латунные кольца, или «шатоны», которые поставляются с такой же маркировкой, как и камни, т. е. внешний и внутренний их диаметры обозначены в 0,01 мм. Следует обратить внимание, какой последний размер применяется и выбрать латунное кольцо с внешним диаметром на 0,01 мм больше. Установив камень в это кольцо, его запрессовывают в отверстии так, как если бы это был обычный сквозной камень.

После развертывания следует снять фаски с обеих сторон отверстия, чтобы снять заусенцы. Фаска на внутренней поверхности моста необходима также для правильного направления камня при запрессовке. Для снятия заусенцев применяется инструмент, показанный на фиг. 394. Следует обратить внимание на размер последней применяемой развертки и выбрать камень с отверстием для цапфы правильного размера и наружным диаметром на 0,01 мм больше, чем развертка. Например, если последняя развертка имела маркировку 70 (что соответствует 0,70 мм), то следует взять камень, обозначенный 70 (0,70 лш), поскольку развертка, имеющая маркировку 70, обладает фактическим размером, равным 0,69 мм, Мост кладут на на-ковальню с отверстием достаточной величины, чтобы пропустить камень, если он выступает над поверхностью моста, причем должна быть создана максимальная опора краев отверстия в мосту.

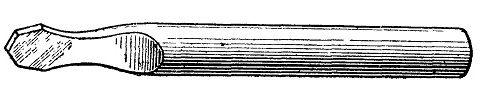

Фиг. 394. Инструмент для снятия фасок.

Для запрессовки нового камня требуется давление в 14 кГ/см2 и нужно быть очень осторожным, чтобы не деформировать металл. Новый камень размещают над отверстием в мосту и опускают плоский пуансон на камень; рычагом пресса производят легкий, ровный, но уверенный нажим; запрессовку следует продолжать до тех пор, пока не прекратится движение пуансона.

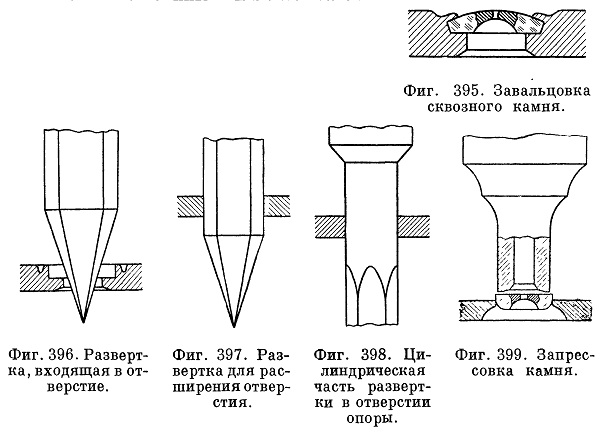

На фиг. 395 изображен сквозной камень, закрепленный завальцовкой. В этом случае операция при замене камня не отличается от описанной выше. На фиг. 396 показан вход развертки в отверстие, на

фиг. 397 развертывание отверстия, на фиг. 398 проход в отверстие цилиндрической части развертки. Полый пуансон для запрессовки сквозного камня можно видеть на фиг. 399. Если камень имеет сферическую поверхность, то следует также использовать полый пуансон, так как его давление приходится на наружную кромку камня и раздавливание камня исключается. Применение пуансона

с центрирующим конусом не обязательно. Если требуется замена камня, закрепленного запрессовкой, то операция производится так же, как описано выше. Следует обратить внимание на ход пуансона, жестко зафиксировать стопорный винт; заменяемый камень может быть вытолкнут из отверстия при приложении даг-ления в 6 кГ/см2. Нужно выбрать наковальню с отверстием, размер которого достаточен для прохода заменяемого камня. Следует использовать длинный тонкий пуансон, вставленный в пресс и выдавить камень, действуя рычагом. Далее следует подобрать развертку, которая соответствует размеру отверстия и пропустить ее через отверстие. Если развертка проходит легко, взять другую большего размера и слегка увеличить отверстие. Запрессовка камня производится так же, как и раньше. Рассмотрим замену камня баланса. Эта операция производится почти так же как и для сквозных камней зубчатой передачи. Прежде всего следует снять мост баланса и положить его на наковальню в пресс. Отрегулировать микрометрический винт для подачи специального полого пуансона (фиг. 392) так, чтобы он только коснулся поверхности камня. Осевой зазор баланса определяется в основном накладным камнем, так как он почти касается сквозного камня.

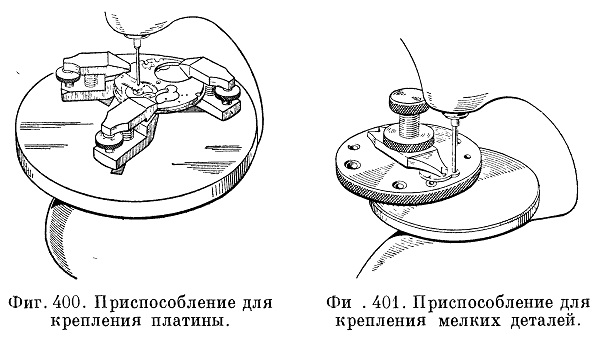

Следует извлечь старый камень, привинтить мост к нижней платине и удалить накладной камень баланса. Вставить устройство, изображенное на фиг. 400, в пресс и расположить платину таким образом, чтобы центрирующий конус вошел в отверстие для сквозного камня баланса. Зажать платину в подвижных зажимах устройства. Подобрать развертку несколько меньше, чем отверстие в мосту и вставить в пресс; опустить в отверстие и проследить, возможно ли начинать резание. Если верхнее отверстие смещено и резание начинается на одной стороне отверстия, следует заменить развертку на больший размер. Снять платину и поставить на пресс плоскую наковальню с отверстием. Отвинтить мост баланса от платицы и пропустить ту же развертку через отверстие, пока цилиндрическая часть ее не войдет в него. Снять, как и прежде, фаски с обеих сторон отверстия и запрессовать новый камень. В этом случае обеспечиваются правильная ориентация накладного и сквозного камней баланса. Для посадки камней в мелкие детали, такие как анкерный мост или перекладина баланса, следует использовать приспособление, изображенное на фиг. 401, которое

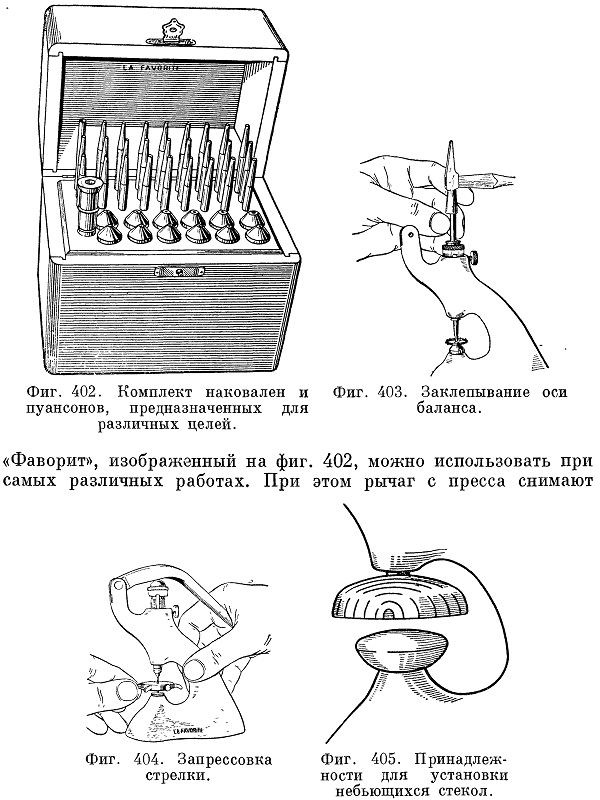

понятно без объяснения. Запрессовка накладного камня не отличается от посадки сквозного. Комплект подставок и пуансонов

«Фаворит», изображенный на фиг. 402, можно использовать при самых различных работах. При этом рычаг с пресса снимают

(фиг. 403). Это приспособление может применяться и для установки стрелок (фиг. 404) и для вставки небьющихся стекол (фиг. 405).
