Токарный станок сложной конструкции и работа часовщика на нем

Токарный станок более сложной конструкции показан на фиг. 272. Главными частями его являются станина, передняя бабка, задняя бабка и подручник. Вспомогательные приспособления будут описаны при выполнении соответствующих работ. Станок требует осторожного обращения, не следует сильно затягивать стопорные винты. Это относится также к цанговому патрону передней бабки. Если заготовка не закрепляется в патроне при легкой затяжке винта, то патрон следует заменить. Правильный выбор патрона не только обеспечит его сохранность, но повысит точность выполняемой работы. Время от времени, например раз в год, станок необходимо разобрать, промыть все его подшипники, проверить чистоту смазочных канавок, отсутствие старого загрязненного масла. После сборки станка его вновь смазывают.

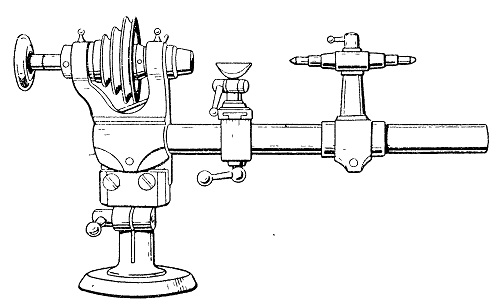

Фиг. 272. Токарный станок более сложной конструкции для обработки часовых деталей.

При сборке станка тщательно проверяют зазоры шпинделя передней бабки: шпиндель должен вращаться совсем свободно. Сборку, разборку или регулировку зазоров в шпинделе следует производить очень осторожно, избегая каких-либо повреждений конусов шпинделя. Снятие и посадку натяжного конуса осуществляют легкими ударами молотка, обязательно подложив под него деревянную пластинку, например ручку часовой щетки. После сборки шпинделя следует проверить его центровку. Для этого в цанговом патроне закрепляют стальной прутик с коническим острием, правильность которого была предварительно выверена. Патрон вставляют в заднюю бабку, закрепляют в нем второй конус и приближают оба конических острия. Они должны точно совпадать, если токарный станок собран правильно. Станок может приводиться в действие тремя способами: с помощью ручного привода, ножной педали и электродвигателя. Ручной привод представляет собой колесо, изображенное на фиг. 273; этот вид привода необходимо рекомендовать начинающему часовщику, так как обточка в этом случае производится на меньших скоростях и поэтому можно осуществлять более тщательный контроль за обработкой. Ножное колесо (фиг. 274) требует большей практики, чем ручной привод, но имеет то преимущество, что освобождает одну руку, необходимую в некоторых: случаях для поддерживания режущего инструмента. Если часовщик привык к ножному приводу, он, как правило, не пожелает заменить его другим.

Токарный станок с электроприводом (фиг. 275) несомненно самый эффективный. Однако электропривод вынуждает проводить обработку на относительно больших скоростях. Скорость обычно можно регулировать с помощью педали, но тем не менее, резание происходит излишне быстро, и для работы на этом станке необходима специальная практика. Это повышает возможность поломки изготовляемой детали.
