ДВИГАТЕЛЬ НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ

Исправление старой пружины наручных часов. Выше мы говорили об установке новой пружины, но, наряду с этим, часто по разным причинам мастер вынужден использовать и старую пружину. Известно из практики, что, если у пружины с внешней стороны отломается виток, ее еще можно использовать, сделав замок, как показано на рис. 145.

Чаще всего ломается внутренний конец пружины. Если он сломался на один оборот, то такую пружину можно использовать. При исправлении внутреннего конца пружины способом вытягивания появляются дефекты: нарушается правильная спиральная форма пружины в ненатянутом состоянии, а вблизи внутреннего конца (появляется большее, чем обычно натяжение, которое может вызвать поломку пружины.

Как показала практика, лучшим способом исправления старой пружины является перевертывание .пружины: наружный конец делают внутренним, а внутренний — наружным. Для этого производят отпуск с таким расчетом, чтобы нагреть докрасна только конец пружины. Внутренний конец пружины должен быть отпущен на такую величину, чтобы он плотно охватывал вал барабана на один оборот при распущенной пружине. В противном случае пружина может соскочить с крючка вала и сломаться. Отпущенный конец пружины необходимо отшлифовать и отполировать, сняв окалину, для того чтобы уменьшить трение в витках пружины.

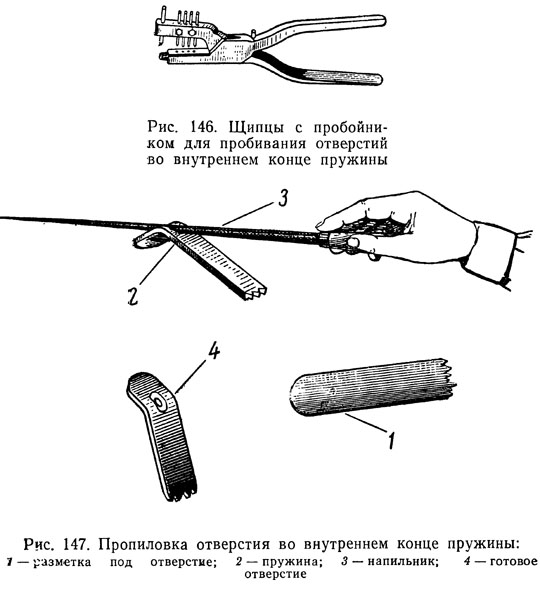

Диаметр отверстия для внутреннего конца пружины нужно делать немного больше диаметра крючка вала барабана. Пробивать отверстие следует пробойником щипцов (рис. 146). Если щипцов нет, рекомендуется распилить отверстие, как показано на рис. 147. Трехгранным концом напильника сделать небольшое углубление в том месте, где должно быть отверстие 1, загнуть, как указано на рисунке, колено чтобы углубление оказалось на сгибе, и круглым напильником 3 пропилить отверстие.

Во избежание появления трещин, в отверстии нельзя оставлять острых углов. Внутренним углам отверстий, выходящим сзади крючка вала барабана, следует придавать полукруглую форму. Наружные углы пружины нужно округлять, для того чтобы они не упирались в крышку и дно барабана.

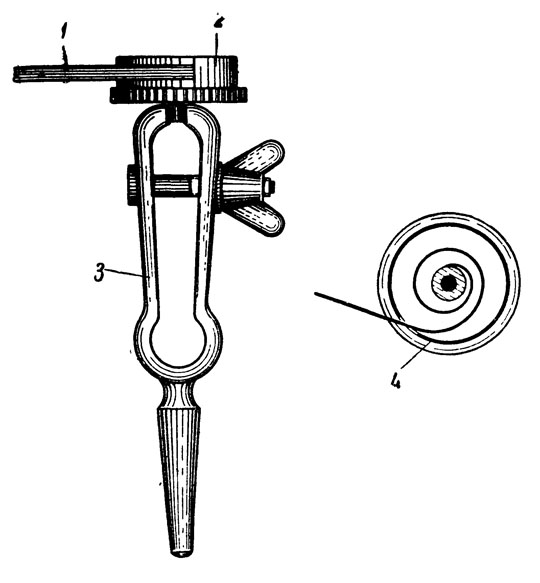

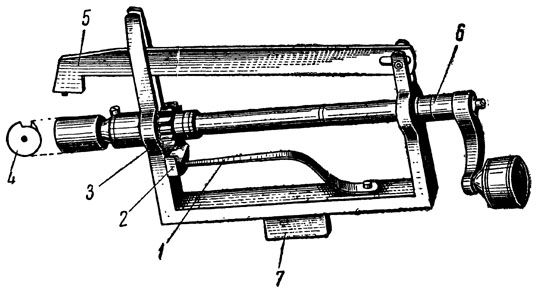

Для навивки пружины рекомендуется специальная машинка, (рис. 148), при помощи которой пружину, не снимая с машинки, в свернутом виде вставляют в барабан. Если в мастерской такой машинки нет, можно изготовить приспособление из старых барабанов и валиков различных диаметров (рис. 149).
