АНГРЕНАЖ НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ



Трибы. Царапины и риски на цапфах трибов удаляют так же, как и на цапфах оси баланса, но при этом применяют бархатный напильник и воронило с прямыми углами. Если цапфа триба покрыта коррозией слабо, ее снимают на цапф-машине. Чтобы устранить большой радиальный зазор в часах на камнях, следует поставить новый камень. В часах без камней большой радиальный зазор устраняется стягиванием отверстия. При коррозии на трибах смазывают маслом большой точильный камень и натирают на нем острый конец чурки; затем этой чуркой снимают коррозию с триба, после чего триб промывают в бензине.

Если триб разъеден коррозией сильно, то его необходимо заменить новым. Диаметр триба подбирают по калибровочной доске. При отсутствии калибра можно подобрать триб, измеряя его диаметр штангенциркулем или другим измерительным инструментом (рис. 130).

Если требуется изготовить новую цапфу для триба, то для правильного сверления отверстия под цапфы нужно подготовить конец триба, выровняв его торец точильным камнем (эльштейном). Во время сверления смычком следует двигать медленно, отверстие сверлить в два раза глубже длины цапфы.

После высверливания деталь промывают в бензине, предварительно очистив ее от стружки. Проволоку для цапфы запиливают на конус так, чтобы конусность была почти незаметна для глаза. Для толстых цапф следует проволоку заранее закалить и отпустить до соломенного цвета. Затем проволоку вставляют плотно от руки в отверстие триба и запрессовывают ударом молотка, после чего цапфу протачивают, доводят бархатным напильником и во-ронилом отполировывают на цапф-машине. Диаметр цапфы должен быть немного меньше диаметра отверстия камня, чтобы обеспечить зазор, величина которого зависит от диаметра цапфы.


При вставке цапфы под секундную стрелку цапфа должна иметь еле заметный конус.

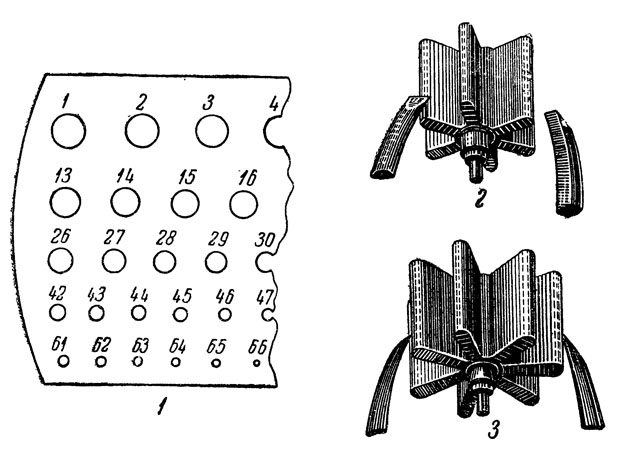

Рис. 130. Доска-калибр для измерения трибов и измерение трибов кронциркулем:
1—доска-калибр; 2 — измерение кронциркулем шестизубового триба;
3 — измерение кронциркулем семизубового триба
