Электромагнитный сепаратор ДЛ1-С

(рис. 79) устанавливают для выделения металломагнитных примесей из мясокостной муки. На сварной станине сепаратора смонтированы электромагнитный барабан с вращающейся вокруг него немагнитной обечайкой, на-тяжной барабан, бункер для вывода продукта, сборник для вывода металломагнитных примесей и приводное устройство. Лента натянута на электромагнитный барабан. По ней транспортируется продукт от приемного бункера к электромагнитному барабану.

Электромагнитный барабан состоит из сердечника, магнитопровода и катушек намагничивания, питающихся постоянным током от селенового выпрямителя. Он включен в сеть переменного тока. Электромагнит имеет два полюса, т. е. полярность чередуется по ходу движения продукта.

Торцевые стенки магнитопровода закрыты алюминиевыми дисками, что предупреждает проникание пыли в электромагнитный барабан.

Немагнитная обечайка, являющаяся приводным барабаном ленточного транспортера, приводится в движение от электродвигателя через клиноременную передачу, редуктор и цепную передачу.

Продукт через приемный бункер поступает на движущуюся ленту и при помощи клапана распределяется равномерным слоем по всей ширине ленты. Металломагнитные примеси притягиваются к барабану и удерживаются пластинами, закрепленными на ленте, до вывода их из зоны действия магнитного поля. Затем они падают в сборник. Очищенный продукт выводится через бункер. Для предотвращения просыпания продукта при движении по барабану и вдоль верхней ветви ленты установлены борта и фартук из прорезиненной ленты.

Щетки очищают ленту от приставших частиц продукта. Для установки электромагнита в положение, обеспечивающее оптимальную эффективность выделения металломагнитных примесей, предусмотрен червячный механизм. Изменяя положение клапана, регулируют производительность сепаратора в зависимости от вида продукта.

Техническая характеристика электромагнитного сепаратора ДЛ1-С

Производительность, т/ч, не более 5

Размеры электромагнитного барабана, мм ширина 500

диаметр 500

Скорость движения ленты, м/с 0,3

Мощность электродвигателя, кВт 1, 1

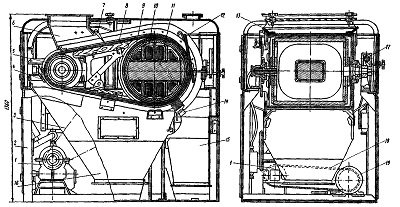

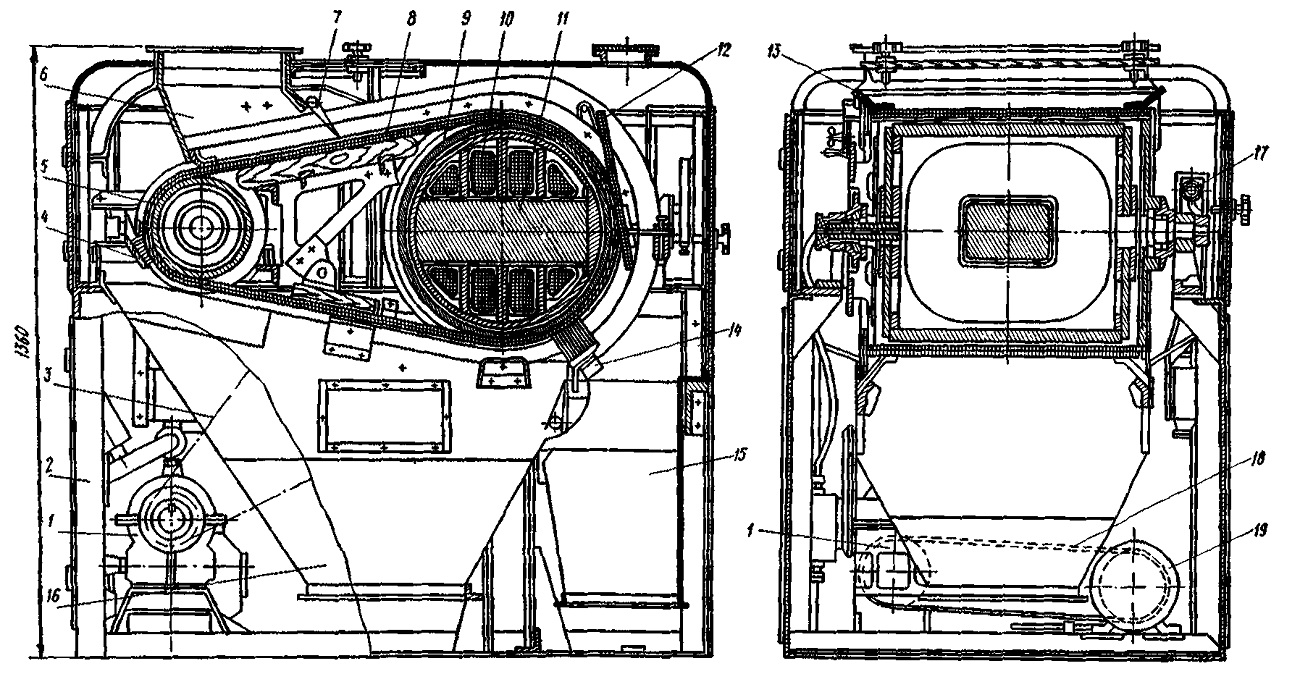

Рис. 79. Электромагнитный сепаратор ДЛ1-С:
1 — редуктор; 2 — станина; 3 — цепная передача; 4, 14 — щетки; 5 — барабан; 6 — приемный бункер; 7—клапан: в —лента; 9 — обечайка; 10 — катушки; 11 — сердечник; 12 — фартук; 13 — борт; 15 —бункер; 16 — сборник; 17 — червячный механизм; 18 — клиноременная передача; 19 — электродвигатель
