ВЫДЕЛЕНИЕ МЕТАЛЛОМАГНИТНЫХ ПРИМЕСЕЙ ИЗ ШКВАРЫ





Электромагнитный сепаратор ЭМ-101





Электромагнитный сепаратор ЭМ-101 с неподвижными наклонными магнитами (рис. 78) предназначен для выделения металломагнитных примесей из шквары и продуктов ее переработки. Сепаратор состоит из устройства для подачи шквары, выделения металломагнитных примесей, очистки магнитных полюсов от примесей, охлаждения магнитов и привода,



Устройство для подачи продукта включает питающий валик, ворошитель и заслонку. Питающий валик и ворошитель расположены в верхней части коробки и смонтированы в подшипниках с чугунными вкладышами. Рифленый питающий валик обеспечивает равномерную подачу продукта на магнитный экран, а ворошитель предотвращает образование свода в коробке. Толщину слоя продукта, поступающего на магнитный экран, регулируют заслонкой. Возможные поломки в случае попадания в продукт крупных примесей (гайки, болты и т. п.) предотвращают две пружины, которые, сжимаясь, увеличивают зазор между заслонкой и ворошителем. Устройство для выделения металломагнитных примесей имеет электромагнит со ступенчатым экраном, установленным под углом 51° к горизонтали. Электромагнит состоит из 14 катушек, расположенных в четыре ряда и надетых на сердечники из стали. Два ряда верхних и два ряда нижних катушек соединены между собой последовательно. Катушки электромагнита закрыты кожухом, предохраняющим их от повреждений и запыливания. К сердечникам привернут ступенчатый экран, состоящий из полюсных наконечников и соединительных латунных полос.

Рабочая часть ползуна механизма очистки магнитных полюсов от примесей выполнена из войлока в виде ступенчатого экрана. Ползун соединен с муфтой и через нее поводок с валиком, имеющим правую и левую нарезки. Поводок входит своими концами в нарезку валика. При его вращении ползун непрерывно движется вдоль экрана и перемещает металломагнитные примеси к концам экрана, где установлены ящики для сбора этих примесей.

Сепаратор приводится в действие от индивидуального электродвигателя. Движение отдельным рабочим органам сообщается через зубчатую и клиноременную передачи. Механизм передачи и натяжные ролики закрыты ограждением.

Шквару или продукт ее переработки через два приемных штуцера подают в приемную коробку. Здесь они несколько разрыхляются ворошителем и питающим валиком, равномерным слоем направляются на магнитный экран. Металломагнитные примеси задерживаются на нем и подаются механизмом очистки в сборные ящики, откуда их периодически удаляют. После этого продукт сходит с экрана и поступает в вертикальный канал, а оттуда через сборный конус в самотечную трубу. В верти-кальном канале сделан перекидной клапан, позволяющий изменять движение потока продукта, например для повторного направления в сепаратор, если внезапно отказала магнитная система.

В процессе работы магниты охлаждают потоком воздуха от вентилятора, колесо которого смонтировано на валу. Для управления электродвигателем и его защиты предусмотрены магнитный пускатель и кнопочная станция. Электромагнит получает питание через выпрямитель и присоединен к магистрали проводом СРГ-2Х1.5 или проводом ПР-1000-1,5 через предохранитель на 1,5 А. Всю проводку от магистрали до сепаратора прокладывают в газовых трубах.

Катушки электромагнита в блоки (три больших и четыре малых) соединяют последовательно. При использовании сети напряжением 220 В все катушки двух блоков (шесть больших и восемь малых) соединяют последовательно, а при использовании напряжения 110 В — попарно параллельно.

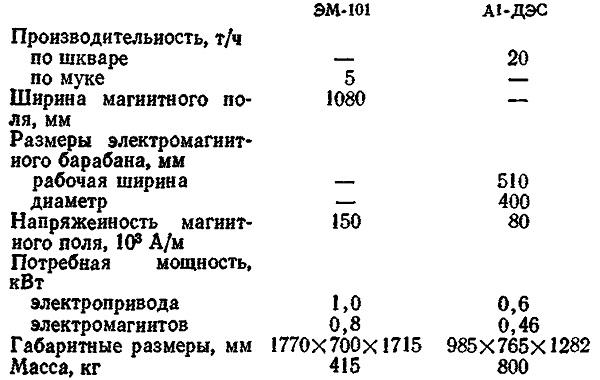

Техническая характеристика электромагнитных сепараторов ЭМ-101 и А1-ДЭС

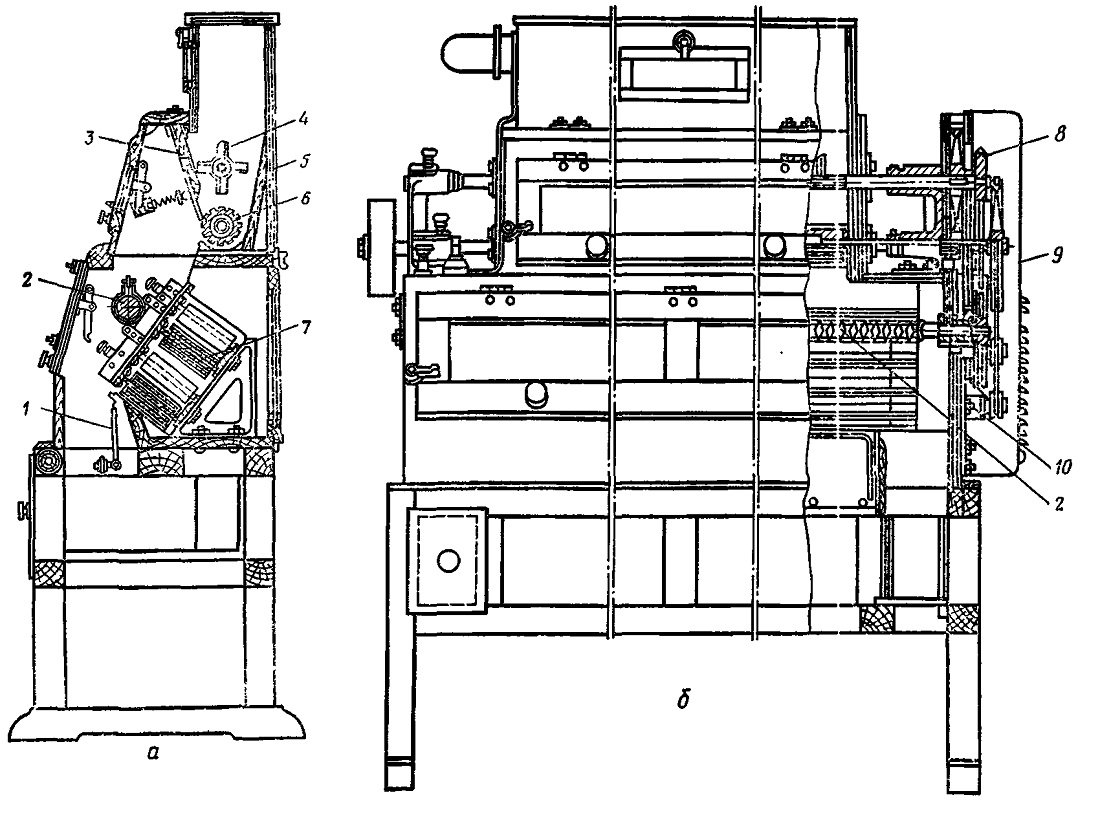

Рис. 78. Электромагнитный сепаратор ЭМ-101:
а—вертикальный разрез сбоку: б — общий вид; 1 — перекидной клапан; 2 — механизм чистки; 3— заслонка; 4 — ворошитель; 5 — коробка; 6 — питающий валик; 7 — электромагнит; 8 — механизм передачи; 9 — ограждение; 10 — вал
