ПРОСЕИВАНИЕ ШКВАРЫ

Вибросито для шквары

Вибросито (двойной встряхиватель) (рис. 74) состоит из деревянной или металлической станины, к которой на тягах подвешены две наклонно расположенные рамы (ситовые поверхности) с натянутыми на них металлическими ситами (диаметр сит 3 мм). Каждая рама установлена в отдельном кузове с уклоном 6°.

Кузова подвешены на тягах к станине. Каждый кузов получает прямолинейно-возвратное колебание через вал, эксцентрики и эксцентриковые тяги. На валу установлен шкив, который через клиноременную передачу получает вращение от электродвигателя.

Измельченная шквара из элеватора поступает одновременно на обе ситовые поверхности лотков. При этом крупные примеси отделяются и поступают в отдельный приемник, откуда возвращаются на повторное измельчение. Мелкие частицы выводятся из машины в конце кузова в бункер для просеивания муки.

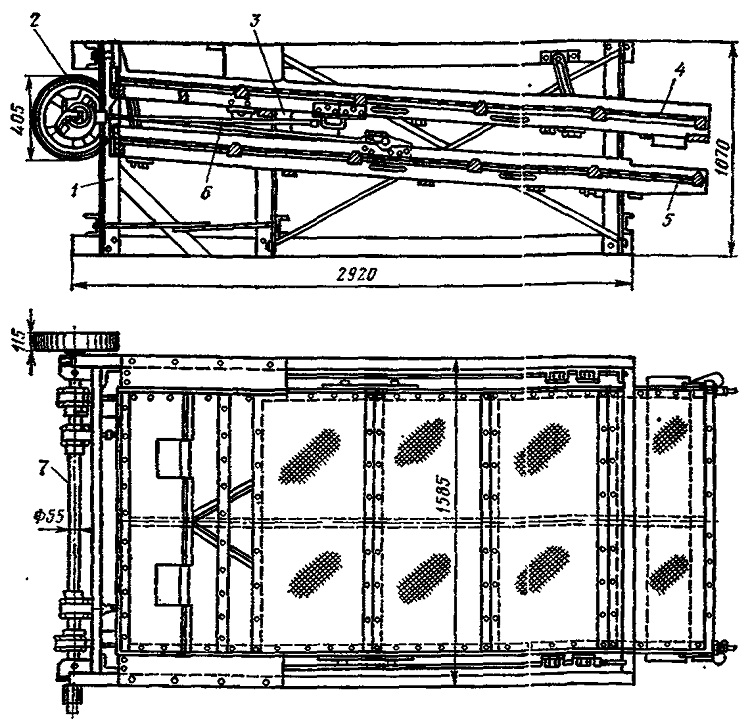

Рис. 74. Вибросито:
1 — станина; 2 — шкив; 3, 6 — тяги; 4, 5 — сита; 7 —вал
