Электромагнитный сепаратор А1-ДЭС

ВЫДЕЛЕНИЕ МЕТАЛЛОМАГНИТНЫХ ПРИМЕСЕЙ ИЗ ШКВАРЫ

Электромагнитный сепаратор А1-ДЭС

Электромагнитный сепаратор А1-ДЭС (рис. 77) устанавливают перед дробилками или для извлечения металломагнитных примесей из муки.

Шквара поступает в сепаратор через загрузочный патрубок, в котором смонтированы клапан и задвижка. Клапан поворачивается на оси, на которой жестко закреплен противовес. Поступившая шквара попадает на клапан и открывает его, преодолевая сопротивление противовеса. При прекращении поступления шквары в сепаратор рычаг противовеса нажимает на конечный выключатель и отключает электромагнитную систему.

Задвижка, выполненная в виде шибера, предназначена для перекрытия потока продукта в случае возникновения опасности завала сепаратора. В этом случае подается сигнал от датчика уровня, смонтированного в разгрузочном патрубке. Кроме того, задвижкой можно регулировать подачу материала в сепаратор, обеспечивая работу дробилки в автоматическом режиме. В этом случае
между сепаратором и дробилкой устанавливают промежуточный бункер с двумя датчиками уровня. Бункер снабжен клапаном, который под действием противовеса перекрывает выход продукта из бункера. Клапан открывается под напором поступающего материала. Металломагнитные примеси, извлеченные электромагнитной системой барабана из шквары, удаляют с помощью планки из зоны действия магнитного поля.

Электромагнитная система барабана включает сердечник, выполненный в виде оси, четыре катушки, сидящие на сердечнике, два боковых и три промежуточных полюса. В нерабочей зоне барабана смонтирован экран, уменьшающий магнитное поле в этой зоне, благодаря чему планка в этом месте размагничивается и примеси падают.

Обечайку барабана в нерабочей зоне очищают от примесей при помощи щетки. На границе магнитного поля снизу барабана смонтирована щетка, предназначенная для очистки обечайки от увлекаемых частиц шквары. В рабочей зоне барабана сделан фартук, предотвращающий разбрасывание шквары при ее движении по обечайке. Извлеченные металломагнитные примеси осаждаются в сборнике, выполненном в виде выдвижного ящика. Если необходимо, вместо ящика может быть установлена самотечная труба, для которой в разгрузочном патрубке предусмотрен фланец. Корпус сепаратора имеет поперечный разъем для удобства монтажа электромагнитной системы. В переднюю стенку корпуса вмонтирован пульт управления.

Электромагнитный барабан приводится во вращение от индивидуального электродвигателя через червячный редуктор и цепную передачу. Станцию управления, смонтированную на панели открытого исполнения, размещают отдельно.

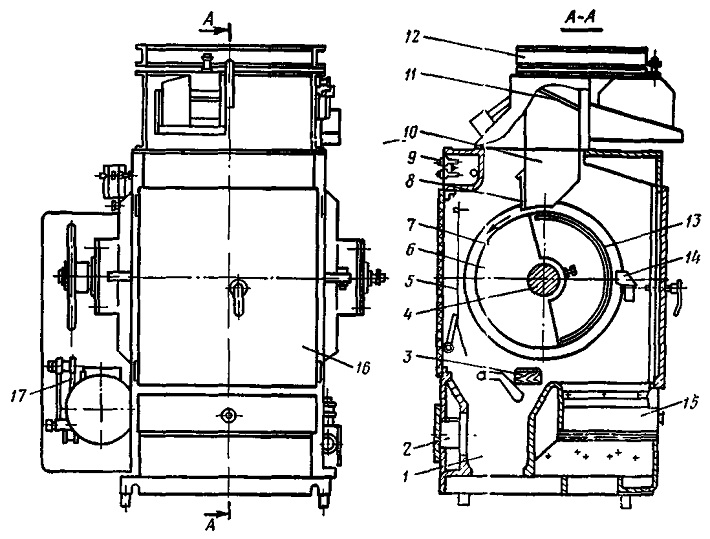

Рис. 77. Электромагнитный сепаратор А1-ДЭС:
1 — разгрузочный патрубок: 2 — датчик уровня; 3, 14 — щетки; 4 — Сердечник; 5— фартук; в —барабан; 7 —обечайка; 8 —клапан; 9 — пульт управления; 10 — бункер; 11 — заслонка; 12 — патрубок: 13 — экран;
I5 — сборник; 16 — сепаратор; 17 — электродвигатель
