ВЫДЕЛЕНИЕ МЕТАЛЛОМАГНИТНЫХ
ПРИМЕСЕЙ ИЗ ШКВАРЫ
Магнитные сепараторы для шквары
Простейшим устройством для выделения металломагнитных примесей из шквары
и муки являются самотечные течки со встроенными магнитными подковами,
погруженными своими полюсами в поток продукта (рис. 76,а). Мука по
спуску поступаете течку с распределительным устройством, внутри которой
установлены блоки подковообразных магнитов. Очищенная мука через спуск
поступает на дальнейшую обработку. Во время чистки магнитного блока
спуск перекрывают клапаном и пропускают муку по обводной трубе, в
которой установлены магниты. Очищенная мука попадает в спуск.

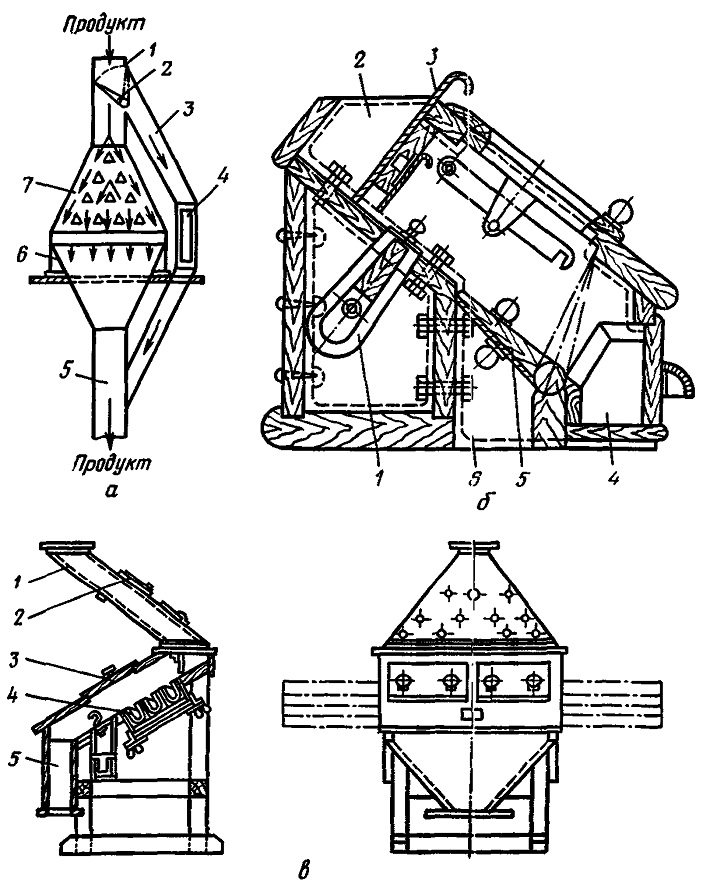

Рис. 76. Магнитные сепараторы:
а — течка с постоянными магнитами: I — спуск; 2 — клапан; 3 — труба; 4,
6 — магниты; 5 — спуск; 7 —течка; б —сепаратор с постоянными магнитами:
1 — блок магнитов; 2 — отверстие; 3 — задвижка; 4 — выдвижной ящик; 5 —
перекидной клапан; в —канал; в —магнитная колонка БКМЗ-7: 1 —
распределительное устройство; 2, 3 — смотровые люки; 4 — магнит; 5 —
канал
Более эффективны сепараторы с постоянными
магнитами (рис. 76, б), которые сблокированы в линию. Расстояние
полюсов магнитов от нижней по-верхности течки для прохода муки должно
быть не более 6—10 мм. Подковообразные магниты устанавливают
одноименными полюсами и стягивают болтом из немагнитного материала
(латунь, бронза и др.). Между магнитами укладывают деревянный брусок,
назначение которого центрировать набор магнитов при сборке.
Магнитный сепаратор с постоянными магнитами состоит из блока магнитов,
установленного в деревянном корпусе. Продукт через приемное отверстие
при открытой задвижке поступает на наклонную плоскость, пересекает зону
действия магнитного поля и выводится из сепаратора по каналу. Для
очистки магнитов от металломагнитных примесей прекращают поток продукта,
опустив задвижку, и перекрывают канал перекидным клапаном, как это
показано на рисунке. Металломагнитные примеси удаляют вручную деревянным
скребком в выдвижной ящик.
