МЕТОДЫ И ОБОРУДОВАНИЕ ДЛЯ ТРАНСПОРТИРОВАНИЯ НЕПИЩЕВОГО СЫРЬЯ





Бак передувочный К7-ФПЕ





Бак передувочный К7-ФПЕ (рис. 5) предназначен для транспортирования по трубопроводам жира-сырца, а также шквары, шляма, мездры и технических зачисток. Он представляет собой вертикальный цилиндрический сварной сосуд с загрузочной воронкой в верхней части затвора, установленного на фланце, который расположен в верхней части корпуса бака, и работающего от пневмопривода. Выгрузка сырья осуществляется
через патрубок. В корпус затвора вмонтирован электро-контактный датчик предельного уровня.

Управление передувочным баком производится рукояткой крана, находящейся на пульте управления. Блок управления (пульт управления и пульт электрический) дистанционного типа. Сжатый воздух подают к пульту управления, от пульта управления к баку передувочно-му. Пульт управления представляет собой прямоугольный короб, выполненный из тонкой листовой стали. На передней панели установлены два манометра и распределительный кран, а также таблички, указывающие положение рукоятки крана. На правой стенке расположены патрубки подвода воздуха от сети Ду=25, вывода воздуха в атмосферу Ду=15, подачи воздуха для открывания затвора Ду = 15, на левой стенке — патрубок подачи воздуха на передувку. В нижней части пульта находится патрубок подачи воздуха для закрывания затвора.

Для предотвращения повышения давления в баке сверх допустимого (0,27 МПа) на патрубке пульта управления, подающего воздух на передувку, установлен предохранительный клапан. Пульт электрический представляет собой прямоугольный короб из тонколистовой стали. К понижающему трансформатору электропульта

подводится напряжение 220 В, на выходе трансформатора напряжение 36 В. Пульт электрический при монтаже устанавливается на пульт управления и крепится к нему болтами через отверстия в нижней части электрического пульта и в верхней части пульта убавления. Работа передувочного бака К7-ФПЕ аналогична работе переду-вочных баков РЗ-ФПГ и РЗ-ФПД.

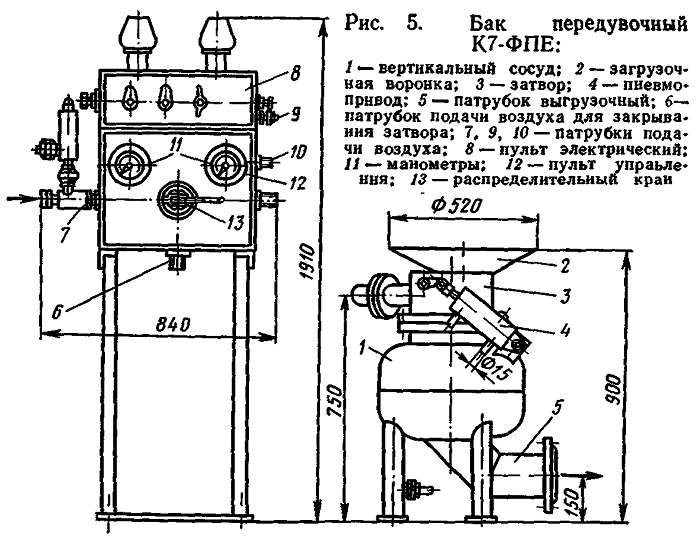

Рис. 5. Бак передувочный К7-ФПЕ

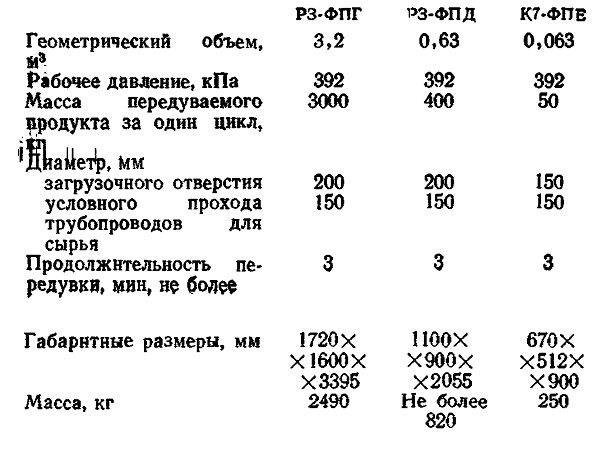

Техническая характеристика передувочных баков





Наряду с указанными передувочными баками на мясокомбинатах применяют баки TSS-1900 и ТИК-5500.
