Рама и рулевое управление мотоблоков Ока, Нева, Каскад (МБ-1, МБ-2)







Несущая рама и рулевое управление МБ1, МБ2







 Несущую раму мотоблока МБ-2 образуют два угольника 5 и 21 (рис. 41). к которым крепятся редуктор, двигатель, рулевое управление и устройства для подсоединения прицепных и навесных орудий и агрегатов.






Рис. 41. Несущая рама мотоблока МБ-2: 1 - крыло правое; 2 - болт М6, 3 - болт М8; 4 - болт М10; 5 - угольник правый, 6 - стойка; 7 - шкворень; 8 - фиксатор; 9 - кронштейн; 10 - шайба 10Т; 11 - гайка 10; 12 - ограничитель; 13 - крыло левое; 14 - шайба А6; 15 - шайба 6; 16 - гайка 6; 17 - шайба А10; 18 -гайка 8; 19 - шайба 8Т; 20 - шайба А8; 21 - угольник левый; 22 - штырь; 23 - болт М10.





Устройство рулевого управления мотоблока МБ-2 показано на рис. 42. Рулевая колонка 1 устанавливается на стойку 6 (рис. 41) несущей рамы.





Рис. 42. Рулевое управление мотоблока МБ-2: 1 - рулевая колонка; 2 - шайба А12; 3 - болт; 4 - пробка; 5 - хомут; 6 - гайка крыльчатая; 7 - трос газа; 8 - шайба; 9 - пружина; 10 - цепь; 11 - серьга; 12 - корпус; 13 - ось; 14 - винт ВМб; 15 - рычаг управления разобщением полуосей; 16 - рычаг газа; 17 - ручка; 18 - руль; 19 - шайба А8; 20 - шплинт 2x16; 21 - шайба А6; 22 - шайба 6; 23 - гайка 6; 24 - руль; 25 - рычаг управления сцеплением; 26 - направляющая; 27 - шпилька; 28 - тяга; 29 - хомутик.

Несущая рама мотоблока МБ-1, в отличие от мотоблока МБ-2. образуется поддоном 1 (рис. 43) совместно с угольниками 8 и 21 (рис. 35), приваренными к половинам корпуса редуктора МБ-1, и закрепленным на этих угольниках с помощью болтов кронштейном 7 (рис. 43).

На отдельных моделях мотоблоков типа МБ-1 (например, МБ-IP) дуга 2 может отсутствовать.

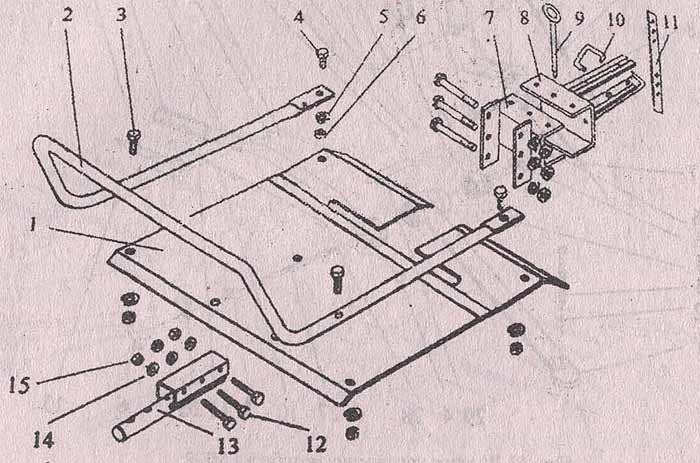

Рис. 43. Элементы несущей рамы мотоблока МБ-1: 1 - поддон; 2 - дуга; 3 - болт М8х30; 4 - болтМ8х18; 5 - шайба; 6 - гайка; 7 - кронштейн; 8 - кронштейн; 9 - шкворень; 10 - фиксатор; 11 - ограничитель; 12 - болт М10х70; 13 - штырь; 14 - шайба; 15 - гайка.

Конструкция рулевого управления мотоблоков МБ-1 представлена па рис. 44.


Данная конструкция позволяет изменять положение рулевого управления только в вертикальной плоскости, т.е. по высоте положения ручек.

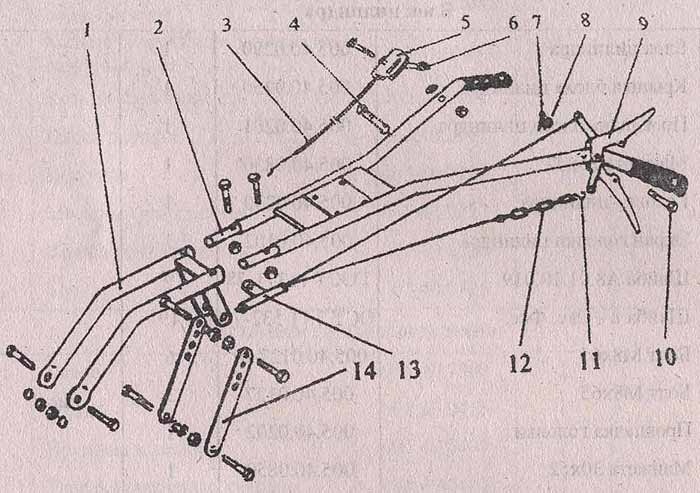

Рис. 44. Рулевое управление мотоблока МБ-1: 1 - вилка; 2 - руль; 3 - трос газа; 4 - хомутик; 5 - корпус; 6 - рычаг газа; 7 - шплинт; 8 - шайба, 9 - рычаг управления сцеплением; 10 - ось; 11 - серьга; 12 - цепь; 13 - направляющая; 14 - планка регулировочная установки высоты руля.

При эксплуатации мотоблока для защиты от коррозии и износа рекомендуется поддерживать исправность лакокрасочных покрытий деталей, наличие консистентной смазки на открытых участках резьбовых соединений и внутри направляющих для тросов управления сцеплением. В начале и в конце сезона рекомендуется закапать несколько капель моторного масла под оболочку троса управления газом и разблокировки полуосей (для МБ-2), после чего несколько раз повернуть рычаги управления.

Хорошие результаты по предохранению открытых частей резьбовых соединений дает покрытие их антикоррозионной битумной мастикой, используемой для покрытия днища кузова автомобилей.
