Замена приводного ремня мотоблоков Ока, Нева, Каскад (МБ-1, МБ-2)





Клиноременная передача. Замена приводного ремня мотоблока МБ-1







 Снимите щиток 18 (рис. 29) клиноременной передачи. Отверните два болта 7 (рис. 31), снимите кожух 6 шкива редуктора.

Ослабьте болт 2 направляющего шкива и, несколько отодвинув его от рычага 1, снимите ремень 3 заднего хода (ближний).

Ослабьте или отверните два болта 5 крепления кронштейна 4 с ограничительными штырями, поверните его так, чтобы они не мешали, снимите ремень 10 переднего хода.

Установите новые ремни заднего и переднего хода в направляющие ручьи соответствующих шкивов, после чего закрепите болт 2 направляющего шкива и кронштейн 4.

Отрегулируйте натяжение ремней, которые при отпущенных рычагах сцепления должны свободно провисать, а шкив редуктора при работающем двигателе не должен иметь вращения.

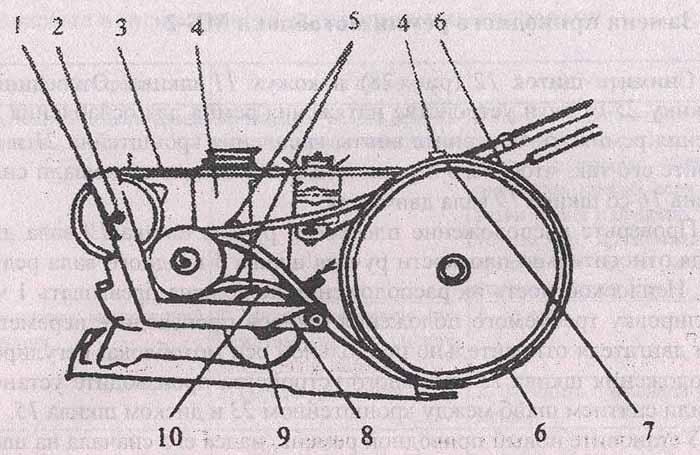

Рис. 31. Замена ремней клиноременной передачи мотоблока МБ-1: 1 - рычаг; 2 - болт направляющего шкива заднего хода; 3 - ремень заднего хода; 4 - кронштейн; 5 - болт; 6 - кожух шкива; 7 - болт; 8 - пружина; 9 - направляющий шкив переднего хода; 10 - ремень переднего хода.
