ОСОБЕННОСТИ ПОСТАНОВКИ БОЛТОВ С УПРУГОПЛАСТИЧЕСКИМ НАТЯГОМ

В последнее время широко распространена установка болтов с высоким упругопластическим натягом (диаметр гладкой части болта больше диаметра отверстия). Это позволяет существенно повысить ресурс болтового соединения.

Болты с технологическим хвостовиком (рис. 50, а) устанавливают в отверстия методом затягивания.

Технологическая схема затягивания болтов показана на рис. 51, д.

Болты без технологического хвостовика (рис. 50, б) запрессовывают по схеме, показанной на рис. 51, б,скобами.

Как исключение разрешается ударная запрессовка болтов. Для этой цели применяют одноударные пневматические молотки БМ-6 и БМ-10 (соответственно для болтов Мб и до M10)

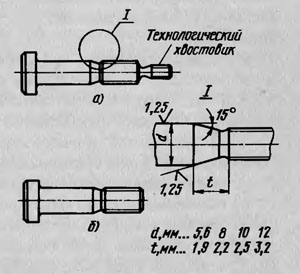

Рис. 50. Болты для постановки с упруго-пластическим натягом: а — с технологическим хвостовиком; б — без хвостовика

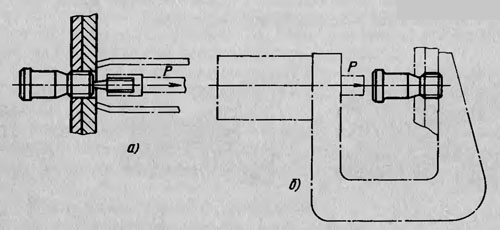

Рис. 51. Технологическая схема постановки болтов с упругопластическим натягом:
а — с технологическим хвостовиком; 6 — без хвостовика
