ПРЕДВАРИТЕЛЬНАЯ СБОРКА НА КОНТРОЛЬНЫЕ КРЕПЕЖНЫЕ ДЕТАЛИ САМОЛЁТА

При сборке для ликвидации зазоров между соединенными деталями перед сверлением отверстий необходимо плотно прижать элементы пакета друг к другу. Для этого используются средства временного крепления: фиксаторы, технологические болты, заклепки, стапельные прижимы. Для обшивок толщиной до 1,0 мм кроме указанных средств временного крепления применяют также амортизаторы с тандерами.

Средства временного крепления выбирают в соответствии с рекомендациями табл. 2.

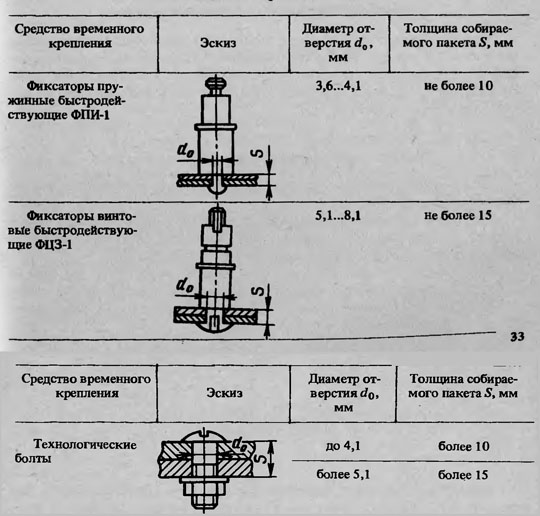

Таблица 2

Выбор средств временного крепления в зависимости от диаметра отверстия и толщины собираемого пакета

При установке технологических болтов с полукруглыми или потайными головками, чтобы не повредить поверхность детали, необходимо под гайку устанавливать шайбы из неметаллических материалов или легких сплавов. В случае применения болтов с шестигранными головками неметаллические шайбы устанавливают с двух сторон — со стороны головки болта и гайки.

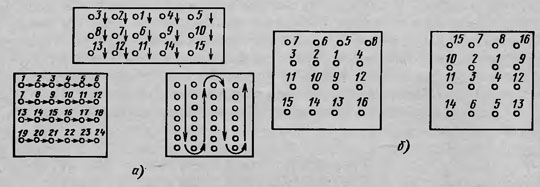

Рис. 31. Установка средств временного крепления: а — концевым способом; б — центральным способом

Для предотвращения сдвигов собираемых элементов и образования ’’хлопунов” в тонких обшивках сверление отверстий под средства временного крепления, а также их установку осуществляют двумя способами : концевым — от одного края к другому (рис. 31, а) или центральным — от центра к периферии (рис. 31,6).
