ПУСКОВАЯ И ПРЕДОХРАНИТЕЛЬНАЯ АППАРАТУРА АВТОМОБИЛЬНЫХ КРАНОВ - ЧАСТЬ 2

Автоматические выключатели (автоматы) служат для дистанционного включения короткозамкнутых двигателей, а

также для отключения их при нарушении нормальных условий работы. В зависимости от типа применяемого автомата двигатель отключается в случае, если сила тока превысит максимально или минимально допустимые значения. На кранах применяют максимально-нулевые автоматические выключатели (рис. 54).

Если величина напряжения в цепи двигателя составляет номинальную величину, то электромагнит 2, притягивая рычаг 3, удерживает посредством защелки 6 тягу 7 в таком положении, когда рубильник 9 находится во включенном состоянии. Как только напряжение в цепи недопустимо уменьшается или подача тока прекращается полностью, притягивающее действие магнита 2 исчезает, защелка 6 размыкается и тяга 7 под действием пружины 8 перемещается, выключая рубильник 9. То же самое произойдет, если сила тока в цепи превысит нормальное значение. В этом случае ток большой силы, проходя по обмоткам катушек 4 и 5, увеличит притягивающую силу их сердечников и они притянут рычаг 3, разомкнув защелку 6. Рубильник 9 выключится.

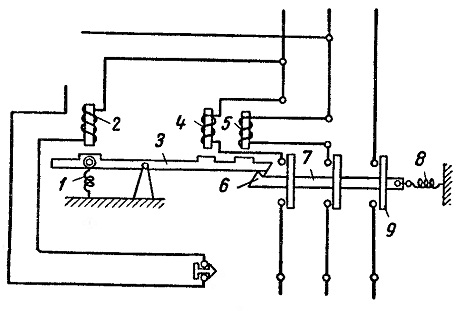

Рис. 54. Схема максимально-нулевого автомата:

1 — пружина, 2 — электромагнит, 3 — рычаг, 4 и 5 - катушки, 6 — защелка. 7 — тяга, 8 — пружина, 9 — рубильник

Контроллерами называются электрические аппараты для дистанционного управления двигателями. Посредством контроллеров осуществляют пуск, регулирование скорости, изменение направления вращения и остановку двигателей.

На автомобильных кранах применяют контроллеры кулачкового типа. Контроллер состоит из корпуса, внутри которого установлены вращающийся вал с кулачками и система нормально

замкнутых контактов. Поворот вала контроллера осуществляется при помощи рукоятки, установленной снаружи корпуса. Контакты состоят из подвижной и неподвижной частей и закрыты искрогасителями.

При повороте вала 1 (рис. 55) кулачок 2 своим выступом набегает на ролик3 и, поворачивая рычаг 4, отводит подвижный контакт 6 от неподвижного 5. Как только ролик сойдет с выступа кулачка в его впадину, рычаг 4 под действием пружины 7 повернется в обратном направлении и снова замкнет контакты.

Применяемыми на автокранах контроллерами ККТ-61 можно включать цепь питания статора и переключать цепь ротора. Направление движения двигателя изменяют поворотом рукоятки контроллера, а следовательно, и вала 1 в обратном направлении. При этом переключаются две фазы в цепи, питающей обмотку статора электродвигателя, и возникающее в обмотке магнитное поле изменяет направление вращения, в результате чего ротор двигателя также начинает вращаться в обратном направлении.

Контроллеры ККТ-61 имеют по пять положений рукоятки в каждую сторону от нулевого положения. Они рассчитаны на 600 включений в час при ПВ-40%.

Рис. 55. Схема работы контроллера кулачкового типа:
1 — вал, 2 — кулачок, 3 — ролик, 4 — рычаг, 6 — неподвижный контакт, 6 — подвижный контакт, 7 — пружина

Сопротивления служат для плавного включения и остановки электродвигателей с фазным ротором. Они представляют собой набор элементов, которые изготовлены из материалов, имеющих большое удельное сопротивление (например, никелин, кон-стантан), укрепляют элементы на изолированных стержнях. Набор элементов сопротивлений устанавливают в специальные ящики, которые располагают на машине так, чтобы была исключена возможность их механического повреждения, а также попадания на них влаги.

Сопротивления рассчитаны на кратковременную работу при пуске и торможении двигателя, поэтому не рекомендуется держать их включенными длительное время, так как они перегреваются, что сокращает срок их службы.
