Комбайн ПК-8МА предназначен для добычи калийных солей и проведения нарезных
и подготовительных выработок сечением 8,1- 8,9 м по калийным и каменным
солям.
Комбайн состоит из исполнительного органа, привода отбойного органа,
бермовых фрез, отрезных барабанов, ходовой гусеничной тележки, вертикального
распорного устройства, отгораживающего лобового щита, маслобака, конвейера с
пылеотсасывающей установкой (с рукавным фильтром), гидросистемы, магнитной
станции, электрооборудования и системы управления (рис. 4.3).
Комбайн оснащен роторным отбойным органом, имеющим бур и четырехлучевую
крестовину. Бур и крестовина снабжены тангенциальными резцами Д6.22. С
помощью бермовых фрез и отрезных барабанов круглая выработка приобретает
арочную форму. Горная масса из призабойного пространства четырьмя ковшами,
установленными на крестовине отбойного органа, подается на ленточный
конвейер комбайна и перегружается в бункер- перегружатель или самоходный
вагон.

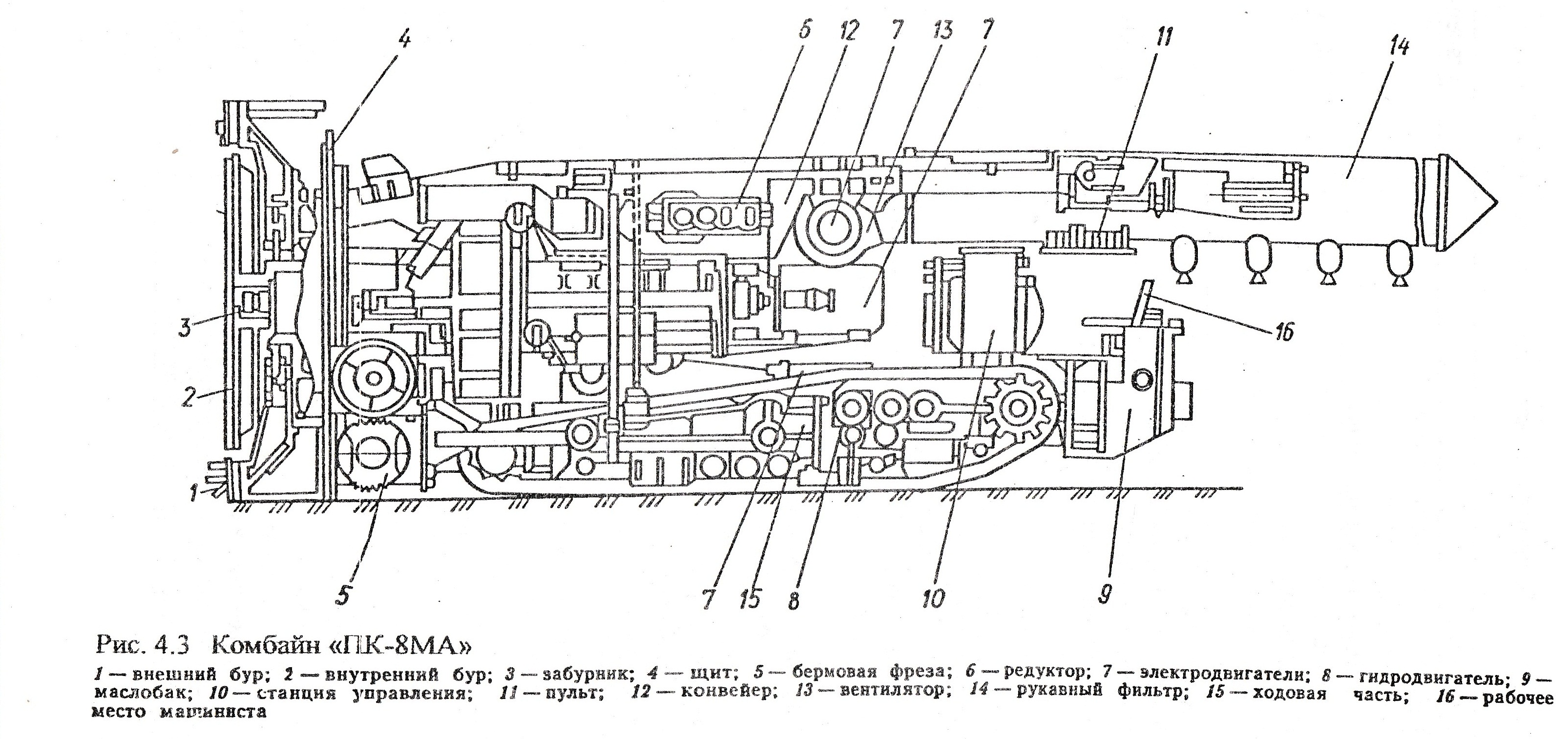

Комбайн «ПК-8МА» (рис. 4.3)
Техническая характеристика комбайна ПК-8МА
Таблица 4.3.
Параметры
Значение
Производительность, т/мин
4,2
Габариты выработки, мм:
ширина (максимальная)
3000,3200
высота
3000:3200
'у
Площадь сечения, м
8,1; 8,9
Угол наклона проводимой
выработки,
градус
+ 15
Минимальный радиус
закругления
проводимой выработки, м
25
Исполнительный орган
Буровой
Частота вращения бура,
об/мин
Наружного
6,25
Внутреннего
12,65
Мощность двигателей, кВт
220
Бермовые фрезы:
частота вращения, об/мин
23.3
величина подъема и опускания
бермовых
фрез относительно опорной
поверхности,
мм
+150
Отрезное устройство:
Частота вращения, об/мин
42,2
мощность электродвигателя
привода
бермовых фрез, отрезного
устройства.
маслонасосов. кВт
70
Ходовая часть:
Тип
Гусеничный
Скорость движения комбайна,
м/ч:
рабочая
2-12
маневровая
30-180
среднее удельное давление на
почву, Па:
при работе без распора
2,05
при работе с распором
2,48
скооостъ движения, м/ч:
JL ' '
рабочая
0-12
маневровая
30-180
электрическая часть:
напряжение в сети, В
660
общая установленная
мощность, кВт
370,5
Исполнение
электрооборудования
РВ
Основные размеры, мм:
длина (в транспортном положении)
9200
ширина (в транспортном положении)
2150
ширина (по отбойному органу в
транспортном положении)
2830;3030
Масса, т
58,8; 59,8
Изготовитель - Ясиноватский
машиностроительный завод
